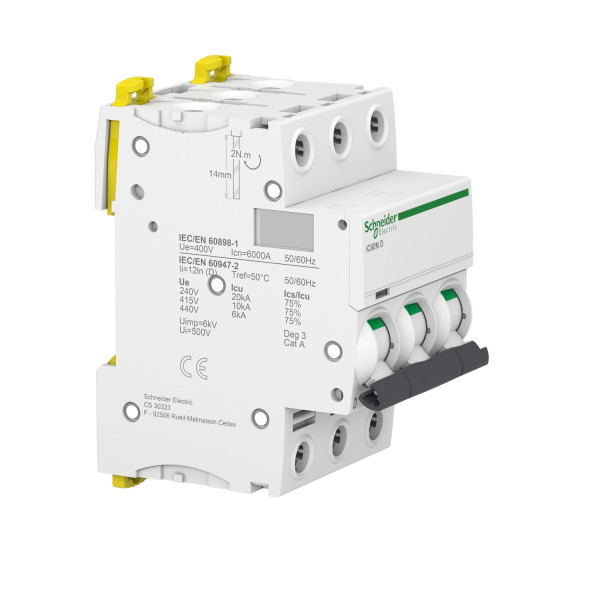

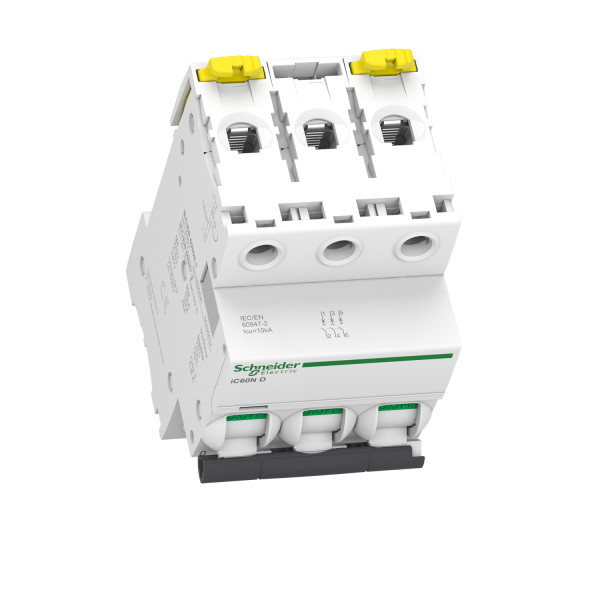

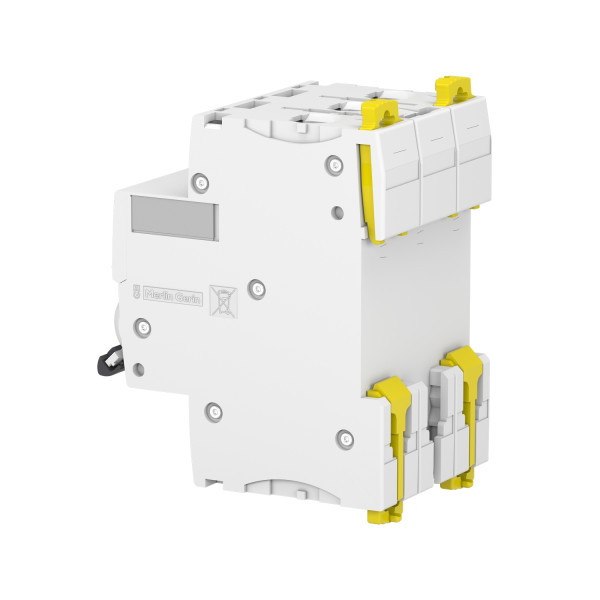

Disjoncteur 3P 25A Courbe D – Schneider Acti9 iC60N A9F75325, 400VCA, 6000A (10kA)
Disjoncteur 3P 25A Courbe D – Schneider Acti9 iC60N A9F75325, 400VCA, 6000A (10kA)
Disjoncteur 3P 25A Courbe D – Schneider Acti9 iC60N A9F75325, 400VCA, 6000A (10kA)
Disjoncteur 3P 25A Courbe D – Schneider Acti9 iC60N A9F75325, 400VCA, 6000A (10kA)
Disjoncteur 3P 25A Courbe D – Schneider Acti9 iC60N A9F75325, 400VCA, 6000A (10kA)

Photo(s) non contractuelle(s)

Disjoncteur 3P 25A Courbe D – Schneider Acti9 iC60N A9F75325, 400VCA, 6000A (10kA)

26,5833 € HT 31,90 € TTC

17,8917 € HT 21,47 € TTC

Marque Schneider Electric

Référence A9F75325

EAN 3606480080821

Commande min. 1

Offre limitée - Il reste 1 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Frais de port de 7.00 € avec La Poste Colissimo pour ce produit acheté seul

Jusqu'à 42 points de fidélité en achetant ce produit

Schneider Electric

SCHA9A26478

ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc

Non géré en stock
A commander

57,9417 € HT 69,53 € TTC

Schneider Electric

SCHA9A26897

Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink

Non géré en stock
A commander

44,7083 € HT 53,65 € TTC

Schneider Electric

SCHA9A26904

Contact auxiliaire Schneider A9A26904 – 1 OF – pour disjoncteurs Acti9 – 100 mA à 6 A AC/DC – montage latéral

Offre limitée
76 produit(s) disponible(s)

9,75 € HT 11,70 € TTC

-12%

Schneider Electric

SCHA9A26907

Contact signal-défaut Clario iC40 & Acti9 iC60 100ma to 6a, ac-dc Schneider

Offre limitée
346 produit(s) disponible(s)

14,1667 € HT 17,00 € TTC

12,4167 € HT 14,90 € TTC

-37%

Schneider Electric

SCHA9A26909

Contact double Schneider Electric Acti9 auxiliaire iOF/SD+OF signal défaut ou ouvert/fermé - Courant 100mA à 6A ca/dc

Offre limitée
73 produit(s) disponible(s)

28,25 € HT 33,90 € TTC

17,8333 € HT 21,40 € TTC

Schneider Electric

SCHA9A26914

Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc

En stock
1 produit(s) disponible(s)

38,0167 € HT 45,62 € TTC

Schneider Electric

SCHA9A26917

Acti9 isd bas niveau 1oc 2to100ma ac-dc

Non géré en stock
A commander

46,8167 € HT 56,18 € TTC

Schneider Electric

SCHA9A26919

Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc

Non géré en stock
A commander

64,65 € HT 77,58 € TTC

-10%

Schneider Electric

SCHA9A26946

Déclencheur à émission de tension Schneider Acti9 iMX+OF 100-415V AC

En stock
22 produit(s) disponible(s)

28,55 € HT 34,26 € TTC

25,5667 € HT 30,68 € TTC

Schneider Electric

SCHA9A26948

Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC

Non géré en stock
A commander

71,8333 € HT 86,20 € TTC

Schneider Electric

SCHA9A26970

Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60

Non géré en stock
A commander

74,60 € HT 89,52 € TTC

Schneider Electric

SCHA9A27003

Acti9, platine débrochable 18mm pour iC60 et iID

Non géré en stock
A commander

76,9083 € HT 92,29 € TTC

Schneider Electric

SCHA9A27005

Commande Rotative Noire Acti9 pour iC60 et iiD

Non géré en stock
A commander

94,45 € HT 113,34 € TTC

Schneider Electric

SCHA9A27062

Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID

Non géré en stock
A commander

24,2917 € HT 29,15 € TTC

Schneider Electric

SCHA9MEM1543

Powertag a9 m63 3p 230v ll energy sensor

Non géré en stock
A commander

280,6417 € HT 336,77 € TTC

Schneider Electric

SCHA9MEM1573

Powertag - capteur de mesure radio-fréquence - flex universel 3p 63a - am/av

Non géré en stock
A commander

283,5667 € HT 340,28 € TTC

Description

Le disjoncteur Schneider A9F75325, de la gamme Acti9 iC60N, est conçu pour la protection des circuits triphasés jusqu’à 25A sous 400VCA. Sa courbe de déclenchement D est spécialement adaptée aux circuits à fort courant d’appel comme les moteurs, transformateurs ou équipements industriels. Grâce à son pouvoir de coupure de 10kA, il offre une protection fiable contre les courts-circuits et surcharges. Installation facile sur rail DIN, il est compatible avec les accessoires Acti9 pour plus de fonctionnalités.

Les + du produit :

  • Compatible avec un courant continu et un courant alternatif
  • Installation sur rail DIN
  • Doté d'une commande par maneton

Caractéristiques générales :

  • Marque : Schneider Electric
  • Gamme : Acti9 iC60N
  • Référence : SCHA9F75325
  • Côtes d'encombrement : 85 x 78,5 x 54 mm
  • Poids : 0,375 kg
  • Description de pôles : 3 pôles
  • Courbe de déclenchement : D

Caractéristiques du produit :

  • Alimentation :
    • 440 V CA
    • 380 V à 415 V CA
    • 400 V CA
    • 220 V à 240 V CA
    • 100 à 133 V CA
    • 12 V à 60 V CA
    • 180 V CC
  • Fréquence : 50 Hz à 60 Hz
  • Intensité : 25 A
  • Seuil de déclenchement magnétique : 12 x In
  • Pouvoir de coupure :
    • 6000 A Icn à 400 V CA
    • 36 kA Icu à 12.à 60 V CA
    • 10 kA Icu à 380 à 415 V
    • 20 kA Icu à 220 à 240 V
    • 6 kA Icu à 440 V
    • 36 kA Icu à 100 à 133 V
    • 10 kA Icu à 180 V CC
  • Couleur : blanc
  • Indice de protection : IP20
  • Température de fonctionnement : -35°C à 70°C
  • Température de stockage : -40°C à 85°C

Ce modèle se distingue par sa courbe de déclenchement D, spécifiquement prévue pour les circuits contenant des charges très inductives, comme :

  • Les moteurs électriques
  • Les transformateurs
  • Les groupes électrogènes
  • Les dispositifs avec démarrage direct



Technologies intégrées Schneider

  • VisiTrip™ : Voyant de déclenchement pour repérage rapide
  • VisiSafe™ : Sécurisation du circuit pour intervention sans risque

Avantages du disjoncteur A9F75325

  • ✅ Courbe D adaptée aux courants d’appel élevés
  • ✅ Protection jusqu’à 25A en triphasé
  • ✅ Installation rapide sur rail DIN
  • ✅ Compatible avec tous les accessoires Acti9
  • ✅ Conforme aux normes IEC 60898-1 / 60947-2

Applications recommandées

  • Industrie – protection de moteurs
  • Armoires de commande avec transformateurs
  • Systèmes de ventilation ou pompage à démarrage direct
  • Installations avec équipement à fort courant d’enclenchement

Le disjoncteur Schneider A9F75325 est la solution idéale pour la protection fiable des circuits triphasés à forte sollicitation, dans les environnements industriels ou techniques exigeants.
