Mise à la terre

Le piquet de terre et le regard

Le piquet est un élément important de la mise à la terre. Il est relié à un système comprenant un fil conducteur relié à un piquet enfoncé dans le sol. Ce fil est relié à un équipement électrique pour évacuer les courants de fuite vers le sol.

Le piquet de terre peut être relié à un réseau de mise à la terre plus large, tel qu'un système de terre enterré, qui relie les poteaux de terre à différents points sur le terrain.

Le regard est une ouverture ménagée dans un sol pour permettre des opérations de mise à la terre et de vérification des réseaux de terre. Ce matériel est généralement utilisé pour inspecter ou vérifier le bon fonctionnement du réseau de terre, et pour faciliter le dépannage ou le remplacement des équipements.

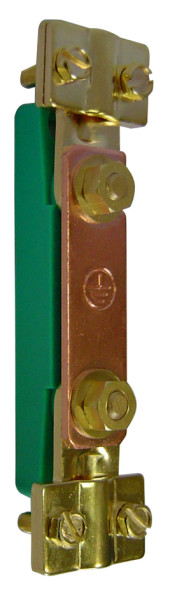

La barrette de coupure de terre

Les 4 marques reconnues par les professionnels sont surtout Legrand, Catu, Michaud et Eurohm. Ce dispositif n’est pas obligatoire, bien qu’il soit un élément essentiel d'une installation électrique pour en tester la qualité de la mise à la terre, ainsi que celle du fil de protection.

Ce matériel de mise à la Terre est une protection pour les biens et les personnes, contre les effets dangereux de la foudre et des surtensions. La barrette de coupure permet à l’électricien de créer un circuit de terre pour transférer la foudre et les surtensions à la terre, afin de minimiser les dégâts et les risques. Elle est conçue pour s'ouvrir lorsqu'elle est soumise à une tension excessive, ce qui permet de protéger la ligne et les équipements associés.

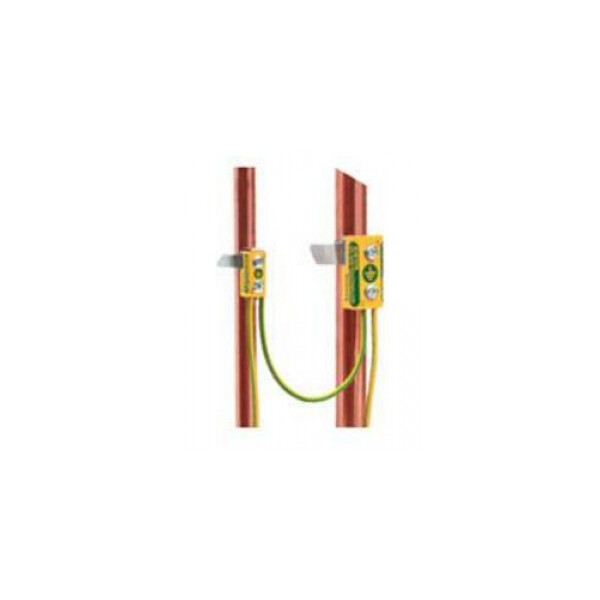

La liaison équipotentielle dans une habitation

La liaison équipotentielle est un moyen de sécurité consistant à relier tous les éléments métalliques entre eux pour assurer la continuité de protection, et réduire le risque d'électrocution. Cette liaison est réalisée à l'aide de conducteurs équipotentiels mis à la terre, ce qui permet de créer un courant électrique qui se répartit uniformément. Cette liaison peut relier le tableau électrique, les prises électriques, les appareils électroménagers et les éléments métalliques des murs, des plafonds et des sols, afin de protéger les personnes présentes dans un logement, contre tout risque d'électrocution et de chocs électriques. Les marques Legrand et Catu offrent le meilleur matériel de mise à la terre pour la liaison équipotentielle.

FAQ – Mise à la terre

1. Que se passe-t-il si une installation électrique n’a pas de mise à la terre ?

• Sans mise à la terre, les courants de fuite ne sont pas évacués, ce qui augmente les risques d’électrocution et de détérioration des appareils électriques.

2. Quelle est la profondeur minimale d’un piquet de terre ?

• Un piquet de terre doit être enfoncé à une profondeur minimale de 1,5 mètre dans un sol humide pour garantir une bonne conductivité.

3. Comment mesurer la résistance de la prise de terre ?

• La mesure se fait avec un telluromètre. La valeur recommandée pour une bonne mise à la terre est inférieure à 100 ohms, mais idéalement 30 ohms pour une protection optimale.

4. Peut-on améliorer l’efficacité d’une prise de terre ?

• Oui, en ajoutant plusieurs piquets de terre interconnectés ou en utilisant un conducteur en cuivre de plus grande section pour améliorer la dissipation du courant.

5. La mise à la terre est-elle nécessaire pour une installation photovoltaïque ?

• Oui, elle est obligatoire pour protéger l’installation et éviter les surtensions dues aux orages.

6. Quels matériaux sont recommandés pour les piquets de terre ?

• Les piquets en cuivre ou en acier galvanisé sont les plus utilisés pour leur bonne conductivité et leur résistance à la corrosion.

7. Comment savoir si une prise de terre est défectueuse ?

• Si une installation déclenche régulièrement le disjoncteur différentiel ou si des appareils subissent des dysfonctionnements électriques, une vérification de la mise à la terre est recommandée.
