Accueil - Tertiaire industrie - Protection et distribution - Disjoncteur - SCHA9F77220

Schneider Electric

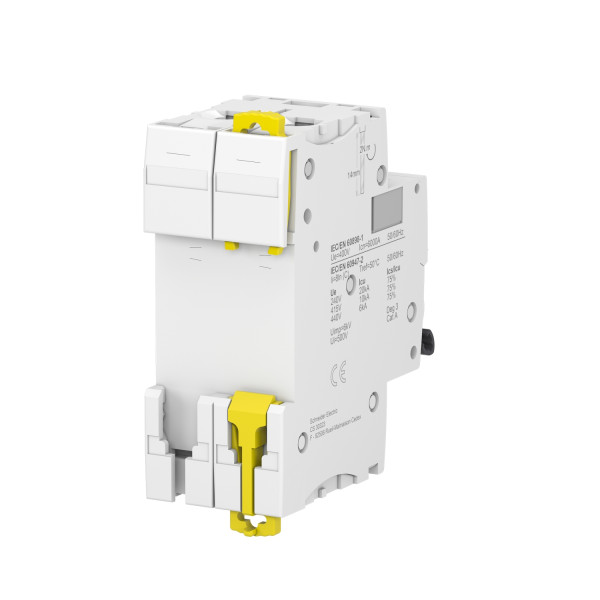

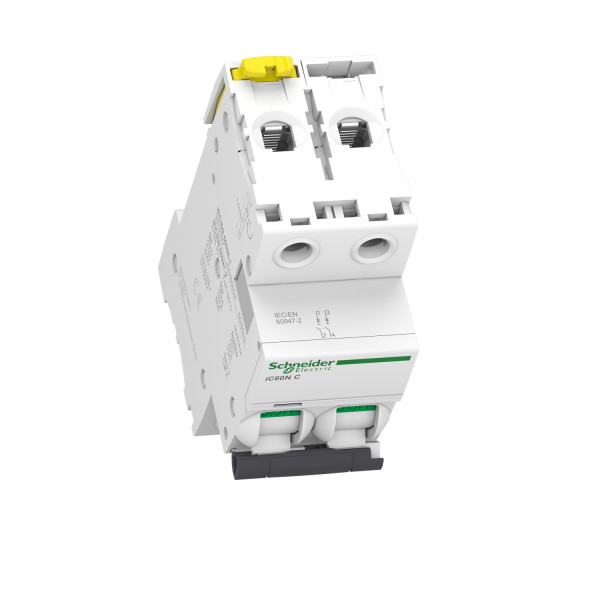

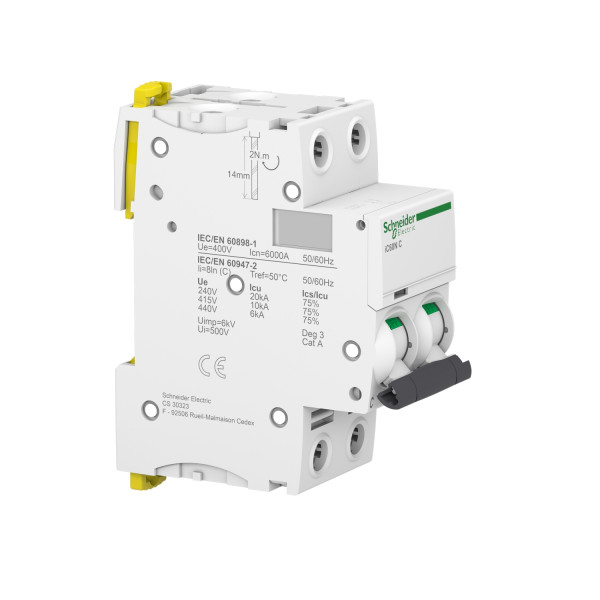

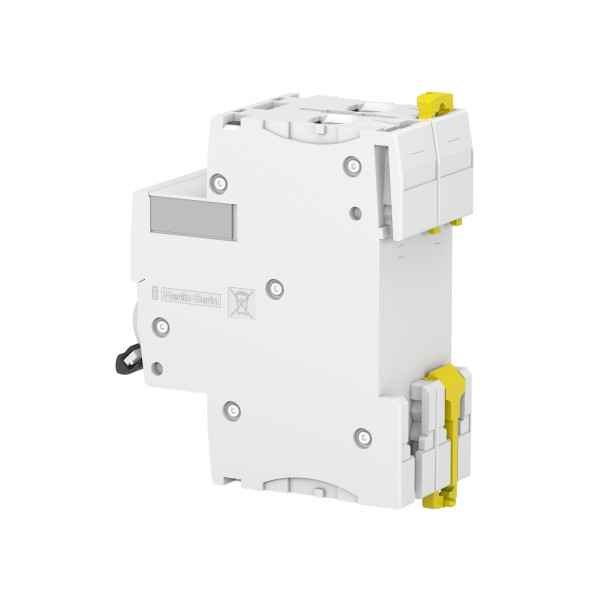

Disjoncteur 2P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA) - Schneider Electric - A9F77220
Disjoncteur 2P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA) - Schneider Electric - A9F77220
Disjoncteur 2P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA) - Schneider Electric - A9F77220
Disjoncteur 2P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA) - Schneider Electric - A9F77220
Disjoncteur 2P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA) - Schneider Electric - A9F77220

Photo(s) non contractuelle(s)

Disjoncteur 2P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)

23,8833 € HT 28,66 € TTC

J'ai vu ce produit moins cher ailleurs

Marque Schneider Electric

Référence A9F77220

EAN 3606480094149

Commande min. 1

En stock - Il y a 8 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Réception à venir le 26/12/2025 + 5 pièces

Livraison gratuite dès 180 € d'achat

Jusqu'à 57 points de fidélité en achetant ce produit

Parrainez vos amis en partageant ce produit sur d'autres sites !

Voir la description Découvrir les caractéristiques Découvrir les documents et notices

Découvrir tous les produits associés

Acti9 isd bas niveau 1oc 2to100ma ac-dc - Schneider Electric - A9A26917

Schneider Electric

SCHA9A26917

Acti9 isd bas niveau 1oc 2to100ma ac-dc

Non géré en stock
A commander

46,8167 € HT 56,18 € TTC

Description

Le disjoncteur Schneider A9F77220 de la gamme Acti9 iC60N offre une protection efficace et sûre des circuits monophasés ou biphasés sous 400V. Doté de 2 pôles, d'une intensité nominale de 20A et d'une courbe C, il est parfaitement adapté aux charges classiques telles que l’éclairage, les chauffages ou les petits moteurs. Avec un pouvoir de coupure jusqu’à 10kA, il garantit une sécurité renforcée pour vos installations tertiaires ou résidentielles. Montage facile sur rail DIN et compatibilité avec tous les accessoires Acti9.

Les + du produit :

  • Doté d’un maneton de commande manuelle
  • Indication de déclenchement pour faciliter le contrôle

Caractéristiques générales :

  • Marque : Schneider Electric
  • Gamme : Acti9 iC60N
  • Référence : SCHA9F77220
  • Côtes d'encombrement : 85 x 78,5 x 36 mm
  • Poids : 0,25 kg
  • Nombre de pôles : 2
  • Courbe de déclenchement : C

Caractéristiques du produit :

  • Courant assigné d’emploi : 20 A
  • Tension assignée d'emploi : 220 à 440 VCA
  • Fréquence : 50/60 Hz
  • Seuil de déclenchement : 8 x In
  • Pouvoir de coupure : 6 kA
  • Couleur : blanc
  • Indice de protection : IP20
  • Température de fonctionnement : -35°C à +70°C
  • Température de stockage : -40°C à +85°C



Fonctionnalités de sécurité intégrées :

  • VisiTrip™ : Voyant rouge en cas de déclenchement, pour une identification rapide du défaut
  • VisiSafe™ : Isolement complet du circuit pour une maintenance sécurisée
  • Double clips pour montage/démontage rapide

Avantages du disjoncteur Schneider A9F77220 :

✔ Protection fiable des circuits 20A – bipolaire
✔ Déclenchement rapide sur défaut
✔ Puissance de coupure jusqu’à 10kA
✔ Installation facile sur rail DIN
✔ Compatible avec tous les accessoires Acti9

Applications recommandées :

  • Circuits d’éclairage ou de chauffage
  • Tableaux résidentiels ou tertiaires
  • Petits moteurs ou systèmes automatisés
  • Réseaux monophasés/biphasés 400V jusqu’à 20A

Avec le disjoncteur Schneider iC60N A9F77220, vous bénéficiez d’une protection électrique robuste et conforme aux normes, adaptée aux besoins des professionnels comme des particuliers.

Produits de la même catégorie

Vous aimerez peut-être aussi

Acti9, iC60N disjoncteur 2P 20A courbe D - Schneider Electric - A9F75220

Schneider Electric

SCHA9F75220

Acti9, iC60N disjoncteur 2P 20A courbe D

En stock
8 produit(s) disponible(s)

14,9167 € HT 17,90 € TTC

Ils ont aussi acheté...

Découvrir tous les produits

Les avis clients

Écrire un commentaire

Caractéristiques techniques

Type de tension Ac/dc
Profondeur d'encastrement 44,5 mm
Calibre/courant nominal assigné (in) 20,0 A
Tension assignée (ue) 400,0 V
Fréquence 60,0 MHz
Fréquence 60 MHz
Caractéristique de déclenchement (type/courbe) C
Tension d'isolement assignée (ui) 500,0 V
Classe de limitation d'énergie (i²t) 3,0
Catégorie de surtension 4,0
Degré de pollution 3,0
Largeur en nombre de modules 2,0
Indice de protection (ip) Ip20
Nombre de pôles protégés 2,0
Pôle neutre sectionné simultanément Non
Adapté à une installation encastrée Non
Section de raccordement cable rigide 25,0 mm²
Section de raccordement cable rigide 25 mm²
Section de raccordement cable souple 16,0 mm²
Section de raccordement cable souple 16 mm²
Température ambiante en fonctionnement 70,0 °C
Température ambiante en fonctionnement 70 °C
Produits auxiliaires associables Oui
Nombre de pôles (total) 2,0
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) 6,0 kA
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) 6,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) 20,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) 10,0 kA
Tension assignée de tenue aux chocs (uimp) 6,0 kV
Antidéflagration Non
Montage encastré Non
