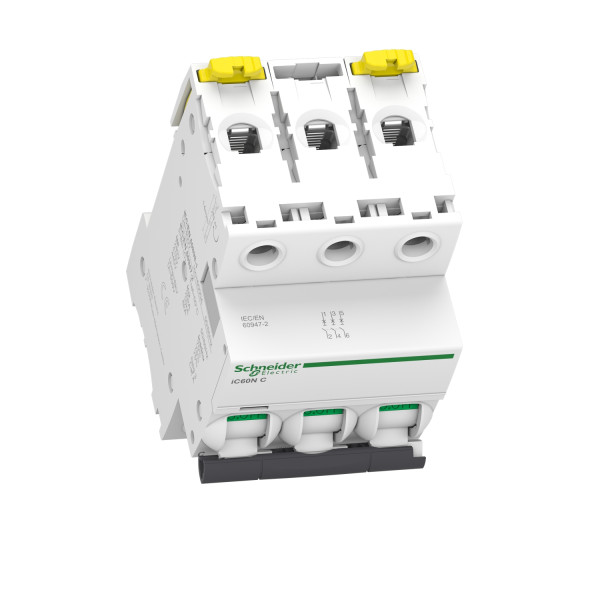

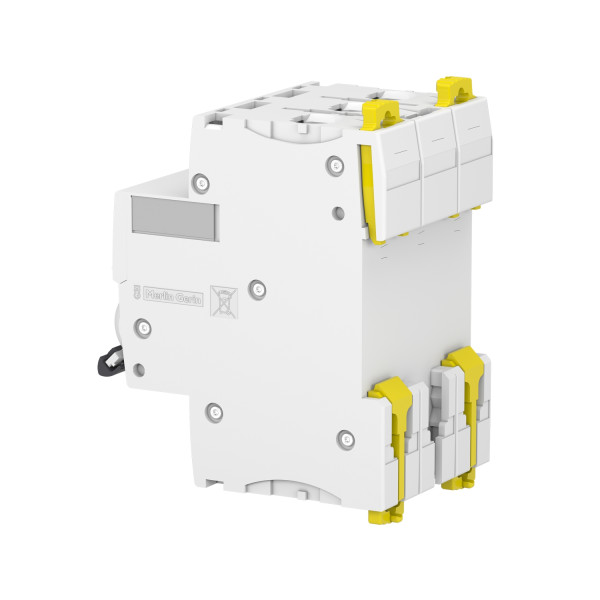

Disjoncteur Schneider A9F77316 – 3P – 16 A – courbe C – 400 V AC – 6 kA – Acti9 iC60N
65.99 € HT 79.19 € TTC
35.75 € HT 42.90 € TTC
Offre limitée - Il reste 3 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 85 points de fidélité en achetant ce produit
Description
Le disjoncteur triphasé Schneider A9F77316, de la série Acti9 iC60N, offre une protection efficace contre les surcharges et courts-circuits dans les installations triphasées 400 V. Avec ses 3 pôles, une intensité de 16 A, une courbe C et un pouvoir de coupure de 6 kA, il est idéal pour les applications tertiaires et industrielles. Il se monte facilement sur rail DIN (3 modules) et garantit sécurité, performance et compacité dans tous vos tableaux électriques.
caractéristiques principales
disjoncteur 3 pôles – 16 a – courbe c
Le modèle A9F77316 est un disjoncteur 3P avec un calibre de 16 A, adapté aux installations triphasées standards. La courbe C permet une tolérance au courant d’appel tout en assurant une protection rapide.
pouvoir de coupure 6 ka
Il dispose d’un pouvoir de coupure de 6 kA (Ics), assurant une sécurité optimale en cas de court-circuit. Conforme à la norme **IEC/EN 60898-1**, il est certifié pour une utilisation dans des environnements professionnels.
tension nominale 400 v ac
Prévu pour une utilisation sur des réseaux **triphasés 400 V**, ce disjoncteur est idéal pour les lignes d’alimentation de machines, moteurs ou équipements tertiaires.
avantages du produit
✔ Format modulaire : 3 modules seulement sur rail DIN standard.
✔ Sécurité renforcée : déclenchement rapide en cas de défaut.
✔ Compatibilité : parfait pour tableaux électriques triphasés.
applications
Ce disjoncteur est particulièrement recommandé pour :
- Circuits triphasés sans neutre
- Protection d’alimentation machines et équipements tertiaires
- Installations industrielles légères
- Ateliers, bureaux techniques, locaux ERP
installation
1. Monter le disjoncteur sur le rail DIN du tableau électrique.
2. Connecter les 3 phases en arrivée (haut) et départ (bas).
3. Serrer les bornes à vis au couple recommandé.
4. Vérifier le bon déclenchement via le levier de commande.
5. Mettre sous tension et tester les protections en situation réelle.
Les + du produit :
- Mise en œuvre simple et rapide
- Connexion et raccordement faciles
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iC60N
- Référence : SCHA9F77316
- Côtes d'encombrement : 85 x 78,5 x 54 mm
- Poids : 0,375 kg
- Nombre de pôles : 3
- Courbe de déclenchement : C
Caractéristiques du produit :
- Courant assigné d’emploi : 16 A
- Tension assignée d'emploi : 220 à 440 VCA
- Fréquence : 50/60 Hz
- Seuil de déclenchement : 8 x In
- Pouvoir de coupure : 6 kA
- Couleur : blanc
- Indice de protection : IP20
- Température de fonctionnement : -35°C à +70°C
- Température de stockage : -40°C à +85°C
Questions Fréquemment Posées (FAQ)
Q : Ce disjoncteur est-il adapté aux installations domestiques ?
R : Oui, mais il est principalement conçu pour des applications industrielles et tertiaires.
Q : Peut-on l'utiliser sur des circuits monophasés ?
R : Ce modèle est tripolaire ; pour des circuits monophasés, il est recommandé d'utiliser un disjoncteur unipolaire ou bipolaire.
Q : Est-il compatible avec des dispositifs différentiels ?
R : Oui, il peut être associé à des blocs différentiels de la gamme Acti9
Q : Quelle est la différence entre la courbe C et d'autres courbes ?
R : La courbe C est adaptée aux charges avec des courants d'appel modérés, contrairement à la courbe B (charges résistives) ou D (charges inductives élevées).
Caractéristiques techniques
Type de tension | Ac/dc |
Profondeur d'encastrement | 44,5 mm |
Calibre/courant nominal assigné (in) | 16,0 A |
Tension assignée (ue) | 400,0 V |
Fréquence | 60,0 MHz |
Fréquence | 60 MHz |
Caractéristique de déclenchement (type/courbe) | C |
Tension d'isolement assignée (ui) | 500,0 V |
Classe de limitation d'énergie (i²t) | 3,0 |
Catégorie de surtension | 4,0 |
Degré de pollution | 3,0 |
Largeur en nombre de modules | 3,0 |
Indice de protection (ip) | Ip20 |
Nombre de pôles protégés | 3,0 |
Pôle neutre sectionné simultanément | Non |
Adapté à une installation encastrée | Non |
Section de raccordement cable rigide | 25,0 mm² |
Section de raccordement cable rigide | 1 mm² |
Section de raccordement cable souple | 16,0 mm² |
Section de raccordement cable souple | 16 mm² |
Température ambiante en fonctionnement | 70,0 °C |
Température ambiante en fonctionnement | 35 °C |
Produits auxiliaires associables | Oui |
Nombre de pôles (total) | 3,0 |
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6,0 kA |
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 20,0 kA |
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10,0 kA |
Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
Antidéflagration | Non |
Montage encastré | Non |
