Peigne et accessoires

Quels accessoires sont nécessaires pour les peignes électriques ?

Les accessoires pour peignes électriques incluent des embouts de protection, des capuchons isolants et des connecteurs. Les embouts de protection sont utilisés pour sécuriser les extrémités des peignes, évitant ainsi les risques de contact accidentel. Les capuchons isolants assurent une isolation supplémentaire, améliorant la sécurité de l'installation. Les connecteurs permettent de relier plusieurs peignes entre eux, offrant une flexibilité accrue lors de l'extension ou de la modification de l'installation.

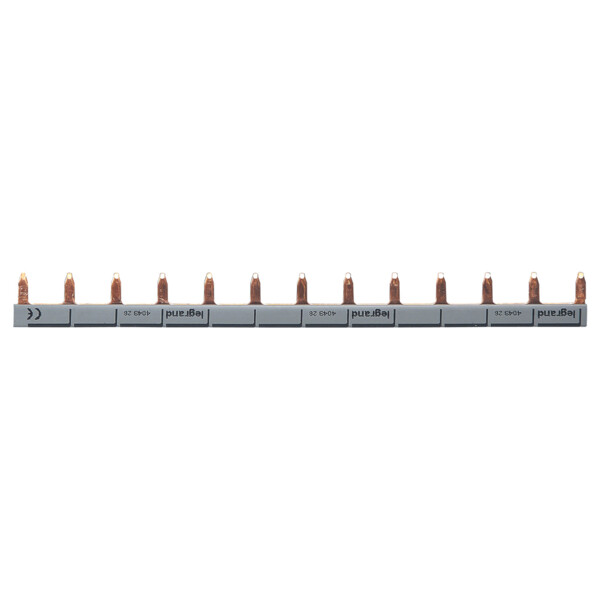

• Peignes d'alimentation :
  • Horizontale : Alimente une rangée d'appareils phase + neutre (13 modules) ou bipolaires (12 modules).
  • Verticale : Alimente sans repiquage des coffrets de 2 ou 4 rangées de 13 modules.
• Bornes d'arrivée :
  • Pour les peignes d'alimentation, avec des sections de 4mm² à 25mm² ou 6mm² à 35mm² pour bornes à vis.

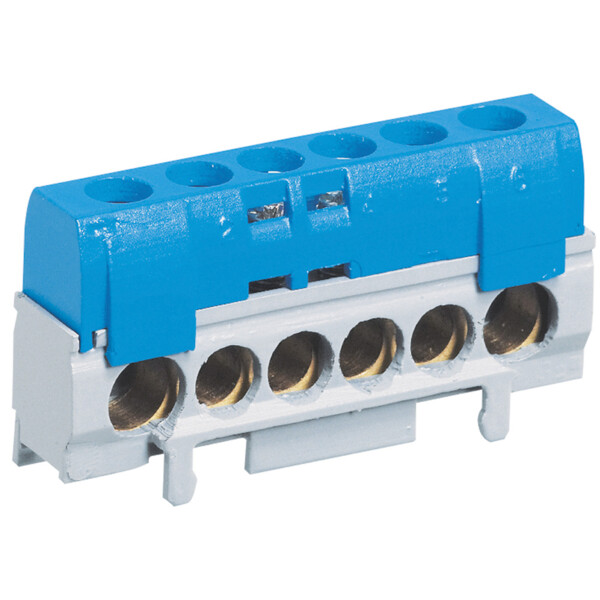

• Borniers :
  • De terre, de neutre et de phase pour répartir et distribuer les connexions dans le tableau électrique.
• Autres accessoires de raccordement :
  • Kit de raccordement direct, inter différentiel/parafoudre, cordon de repiquage, barrettes de terre en plastique ou métal, et connecteur de mise à la terre pour canalisations métalliques.

Comment installer un peigne électrique ?

L'installation d'un peigne électrique est relativement simple, mais elle nécessite une attention particulière pour garantir la sécurité et la fiabilité de l'installation. Il est important de couper l'alimentation électrique avant de commencer l'installation. Ensuite, insérez le peigne dans les bornes des disjoncteurs, en veillant à ce qu'il soit correctement aligné et sécurisé. Utilisez des embouts de protection et des capuchons isolants pour sécuriser les extrémités du peigne. Enfin, vérifiez toutes les connexions avant de rétablir l'alimentation électrique.

Quels sont les conseils de sécurité pour l'utilisation des peignes électriques ?

La sécurité est primordiale lors de l'utilisation des peignes électriques. Il est essentiel de toujours couper l'alimentation électrique avant de manipuler les composants du tableau électrique. Utilisez des outils isolés et portez des équipements de protection individuelle, tels que des gants et des lunettes de sécurité. Vérifiez régulièrement les connexions pour détecter tout signe de surchauffe ou de mauvais contact. Enfin, respectez les normes de sécurité en vigueur et consultez un professionnel en cas de doute.

> Les composants d’un tableau électrique

FAQ sur les peignes et accessoires de raccordement

1. Qu'est-ce qu'un peigne de raccordement dans un tableau électrique ?

Un peigne de raccordement est un dispositif utilisé dans les tableaux électriques pour distribuer l'alimentation électrique de manière uniforme entre plusieurs disjoncteurs ou interrupteurs. Il facilite le câblage en reliant les bornes d'alimentation, assurant ainsi une installation plus propre et sécurisée.

2. Quels sont les types de peignes de raccordement disponibles ?

Il existe principalement deux types de peignes de raccordement :

• Peigne horizontal : Utilisé pour connecter des appareils situés sur le même rail horizontal du tableau électrique.
• Peigne vertical : Permet de relier des appareils disposés sur des rails verticaux distincts, facilitant ainsi la distribution de l'alimentation entre différentes rangées.

3. Quelle est la différence entre un peigne monophasé et triphasé ?

Un peigne monophasé est conçu pour des installations avec une seule phase (généralement 230V), comportant des connexions pour la phase et le neutre. Un peigne triphasé, quant à lui, est destiné aux installations à trois phases (souvent 400V) et comporte des connexions pour les trois phases (L1, L2, L3) et éventuellement le neutre.

4. Les peignes de raccordement sont-ils universels ?

Non, les peignes de raccordement ne sont pas universels. Leur compatibilité dépend de la marque et du modèle des disjoncteurs ou interrupteurs utilisés. Il est essentiel de vérifier la compatibilité entre le peigne et les appareils modulaires pour assurer une connexion correcte et sécurisée.

5. Quels accessoires sont nécessaires pour l'installation d'un peigne de raccordement ?

Lors de l'installation d'un peigne de raccordement, plusieurs accessoires peuvent être requis :

• Borniers d'arrivée : Pour connecter l'alimentation principale au peigne.
• Bouchons de protection : Pour isoler les extrémités non utilisées du peigne et éviter tout contact accidentel.
• Embouts isolants : Assurent une protection supplémentaire aux connexions.

6. Comment installer correctement un peigne de raccordement ?

Pour installer un peigne de raccordement :

• Coupez l'alimentation électrique générale.
• Insérez le peigne dans les bornes prévues des disjoncteurs ou interrupteurs, en veillant à une connexion ferme et sécurisée.
• Serrez les vis de fixation conformément aux recommandations du fabricant.
• Utilisez des accessoires appropriés pour isoler les parties non utilisées du peigne.
• Rétablissez l'alimentation et vérifiez le bon fonctionnement de l'installation.

7. Quels sont les avantages d'utiliser un peigne de raccordement ?

Les principaux avantages de l'utilisation d'un peigne de raccordement incluent :

• Gain de temps : Simplifie et accélère le câblage des tableaux électriques.
• Sécurité accrue : Réduit les risques de mauvais contacts ou de connexions lâches.
• Esthétique : Offre une installation plus propre et organisée.
• Fiabilité : Assure une distribution uniforme de l'alimentation électrique entre les différents modules.
