Accueil - Tableau électrique et disjoncteur - Platine et disjoncteur EDF - Disjoncteur branchement EDF

Disjoncteur branchement EDF

Affiner
Affiner

24 résultats sur 2 pages

Disjoncteur edf bipo 60a instantane - Michaud - N461

Michaud

MICN461

Disjoncteur edf bipo 60a instantane

En stock
1 produit(s) disponible(s)

123,0833 € HT 147,70 € TTC

Qu'est-ce qu'un disjoncteur de branchement EDF ?

Un disjoncteur de branchement EDF est un dispositif de protection qui assure la sécurité en coupant automatiquement le courant en cas de surcharge ou de court-circuit. Ce disjoncteur est généralement installé à la limite de propriété, souvent dans un coffret de branchement, et constitue le point de départ de l'installation électrique intérieure.

Le disjoncteur de branchement EDF est indispensable pour plusieurs raisons. Il protège non seulement les équipements électriques mais aussi les personnes contre les risques d'électrocution. En cas de surcharge ou de court-circuit, il interrompt immédiatement le circuit, évitant ainsi des dommages matériels et des accidents potentiellement graves.

Le disjoncteur de branchement peut porter différents noms comme disjoncteur EDF, différentiel « 500 milli » ou encore disjoncteur général.

Le disjoncteur de branchement est une séparation entre l'installation électrique du logement et le courant appartenant au gérant du réseau électrique (EDF). Il permet également une séparation entre 2 normes électriques dans le logement : la norme NFC 14-100 en amont du disjoncteur de branchement, et la norme NFC 15-100 qui se situe en aval du disjoncteur.

Quels sont les types de disjoncteurs de branchement EDF ?

Il existe plusieurs types de disjoncteurs de branchement EDF, adaptés à différents besoins. Les disjoncteurs unipolaires sont utilisés pour les installations monophasées, tandis que les disjoncteurs tripolaires sont destinés aux installations triphasées. Certains modèles offrent des fonctionnalités supplémentaires, comme la détection de défauts à la terre ou la possibilité de télécommande.

Il en existe différents types, selon la fonction que le disjoncteur va occuper.

  • Le disjoncteur sélectif : Ce disjoncteur de branchement a la capacité de se déclencher après avoir détecté un problème ou un défaut dans l'installation. Il attend quelques secondes avant de se déclencher.
  • Le disjoncteur instantané : A l’inverse du disjoncteur sélectif, le disjoncteur instantané se déclenche dans l’immédiat dès qu'il détecte un problème.
  • Le disjoncteur différentiel : Le disjoncteur différentiel combine la protection des biens matériels et celle des personnes. Il est davantage utilisé dans le secteur tertiaire et dans le secteur industriel.
  • Le disjoncteur non différentiel : Ce type de disjoncteur assure uniquement la protection des biens matériels. La protection des personnes doit être assurée avec l'installation d'un dispositif différentiel en aval du disjoncteur de branchement.
  • Le disjoncteur différentiel instantané : Ce disjoncteur de branchement est utilisé pour protéger les personnes contre les contacts indirects et les installations contre les défauts d'isolement.

Comment choisir le bon disjoncteur de branchement EDF ?

Le choix du disjoncteur de branchement EDF dépend de plusieurs critères. Il faut prendre en compte la puissance souscrite auprès de votre fournisseur d'électricité, le type de réseau (monophasé ou triphasé) et les normes en vigueur. Les disjoncteurs sont généralement disponibles en différentes intensités, allant de 15A à 90A, pour s'adapter à divers besoins.

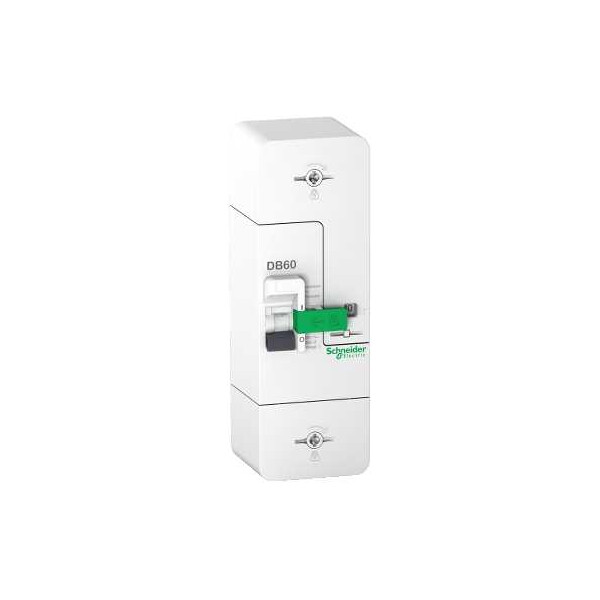

> Disjoncteur Branchement Resi9 DB60 Schneider Electric

Comment installer un disjoncteur de branchement EDF ?

L'installation d'un disjoncteur de branchement EDF doit être réalisée par un professionnel qualifié. Elle nécessite une connaissance approfondie des normes électriques et des précautions de sécurité. Le disjoncteur doit être installé dans un coffret de branchement, à la limite de propriété, et raccordé au réseau de distribution électrique.

Caractéristiques techniques du disjoncteur de branchement

  • Types de disjoncteurs : Ils sont disponibles en versions monophasée et triphasée. Le modèle monophasé possède deux bornes de connexion (une phase et un neutre), tandis que le triphasé en comporte quatre (trois phases et un neutre).
  • Fonctionnement différentiel : Le disjoncteur de branchement est doté d'une sensibilité différentielle de 500 mA, détectant les fuites de courant et protégeant ainsi les personnes contre les chocs électriques.
  • Réglage de l'intensité : Certains modèles permettent de régler l'intensité nominale en fonction de la puissance souscrite auprès du fournisseur d'énergie, garantissant une protection adaptée à la consommation du foyer.

Quelles sont les normes à respecter ?

Les disjoncteurs de branchement EDF doivent respecter les normes en vigueur, notamment la norme NF C 15-100. Cette norme définit les règles de conception, de réalisation et de vérification des installations électriques. Elle garantit la sécurité des personnes et des biens, ainsi que la conformité de l'installation aux exigences réglementaires.

Comment entretenir un disjoncteur de branchement EDF ?

L'entretien d'un disjoncteur de branchement EDF est crucial pour garantir son bon fonctionnement. Il est recommandé de vérifier régulièrement l'état du disjoncteur et de procéder à des tests de fonctionnement. En cas de dysfonctionnement, il est important de faire appel à un professionnel pour effectuer les réparations nécessaires.
En savoir plus sur le disjoncteur de branchement

> Comment choisir son disjoncteur de branchement ?
