Qu'est-ce qu'une cartouche fusible ?

Les cartouches fusibles sont des dispositifs de protection électrique essentiels dans de nombreuses installations. Elles sont conçues pour interrompre le circuit électrique en cas de surcharge ou de court-circuit, protégeant ainsi les équipements et les personnes contre les risques électriques. Les cartouches fusibles se composent généralement d'un tube en céramique ou en verre contenant un fil fusible qui fond lorsqu'un courant excessif passe à travers lui. Il existe plusieurs types de cartouches fusibles, chacun adapté à des applications spécifiques. Les principaux types incluent :

Cartouches fusibles à usage domestique

Ces fusibles sont couramment utilisés dans les installations résidentielles pour protéger les circuits d'éclairage et de prises de courant. Ils sont généralement de petite taille et faciles à remplacer.

Cartouches fusibles industriels

Destinés aux environnements industriels, ces fusibles sont conçus pour gérer des courants plus élevés et des conditions de fonctionnement plus exigeantes. Ils sont souvent utilisés dans les panneaux de distribution et les équipements industriels.

Cartouches fusibles temporisées

Ces fusibles permettent un délai avant de fondre, ce qui est utile pour les circuits avec des courants de démarrage élevés, comme les moteurs électriques. Ils offrent une protection efficace tout en évitant les déclenchements intempestifs.

Quels sont les avantages des cartouches fusibles ?

Les cartouches fusibles présentent plusieurs avantages qui en font un choix populaire pour la protection des circuits électriques.

  • Simplicité et fiabilité
    • Les cartouches fusibles sont simples à installer et à remplacer.
    • Leur conception robuste et sans pièces mobiles les rend extrêmement fiables et moins susceptibles de défaillance mécanique.
  • Protection rapide
    • Les cartouches fusibles offrent une protection rapide contre les surcharges et les courts-circuits.
    • Elles minimisent ainsi les risques de dommages aux équipements et de blessures aux personnes.
  • Coût-efficacité
    • Comparées à d'autres dispositifs de protection, les cartouches fusibles sont souvent plus économiques.
    • Leur coût initial et leur coût de remplacement sont généralement inférieurs à ceux des disjoncteurs.

Comment choisir une cartouche fusible ?

Le choix de la cartouche fusible appropriée dépend de plusieurs facteurs, notamment le type de circuit, le courant nominal et les conditions de fonctionnement.

  • Courant nominal
    • Il est crucial de choisir une cartouche fusible avec un courant nominal adapté au circuit à protéger.
    • Un fusible sous-dimensionné peut fondre prématurément, tandis qu'un fusible surdimensionné peut ne pas offrir une protection adéquate.
  • Tension nominale
    • La tension nominale de la cartouche fusible doit être égale ou supérieure à la tension du circuit.
    • Utiliser une cartouche avec une tension nominale inférieure peut entraîner des risques de défaillance.
  • Type de fusible
    • Le type de fusible (rapide, temporisé, etc.) doit être choisi en fonction des caractéristiques du circuit et des équipements à protéger.
    • Par exemple, un fusible temporisé est idéal pour les circuits avec des courants de démarrage élevés.

> Fusible Cartouche Cylindrique Legrand

Les marques

Legrand
Mersen - Ferraz
Michaud
Schneider Electric
Eaton
Debflex

Comment installer une cartouche fusible ?

L'installation d'une cartouche fusible est une tâche relativement simple, mais elle doit être effectuée avec soin pour garantir une protection efficace.

  1. Couper l'alimentation électrique du circuit
  2. Retirer l'ancienne cartouche fusible en desserrant les bornes ou en la dévissant
  3. Insérer la nouvelle cartouche fusible en s'assurant qu'elle est bien en place
  4. Resserrer les bornes ou revisser la cartouche
  5. Rétablir l'alimentation électrique et vérifier le bon fonctionnement du circuit.

Quand remplacer une cartouche fusible ?

Les cartouches fusibles doivent être remplacées dès qu'elles ont fondu. Il est également recommandé de les inspecter régulièrement pour détecter tout signe de détérioration ou de corrosion.

Signes de défaillance

- La cartouche fusible est noire ou présente des traces de brûlure.- Le fil fusible à l'intérieur est rompu.- La cartouche est fissurée ou endommagée.En conclusion, les cartouches fusibles sont des éléments indispensables pour la protection des circuits électriques. Leur choix, leur installation et leur maintenance doivent être effectués avec soin pour garantir une protection optimale et une sécurité accrue.

Tous les circuits électriques, y compris ceux d'un bâtiment résidentiel, doivent être protégés par un dispositif de protection contre les surintensités . Le courant est la quantité d'ampérage qui traverse un fil ou un circuit, et chaque fil ou circuit possède une intensité nominale maximale spécifique. Lorsque ce courant est dépassé, le fusible coupe l'alimentation du circuit, empêchant les incendies et d'autres graves dangers.

De nos jours, dans la plupart des bâtiments, le dispositif utilisé sur tous les circuits est un disjoncteur. Dans les maisons plus anciennes dotées de systèmes électriques moins modernes, la protection est très probablement un fusible.

Les circuits d'éclairage et de sortie standard sont maintenant des disjoncteurs divisionnaires. Les circuits haute tension, tels que ceux des cuisinières électriques et des sèche-linge, sont protégés par des fusibles à cartouche.

Les fusibles cylindriques

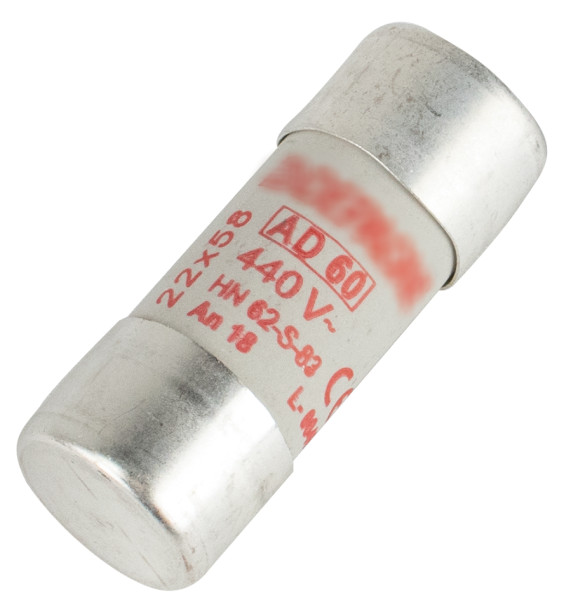

Il peut s’agir de cartouches EDF cylindriques, de type AD - AD 60 ou AD 45, AD 30 -. Ce peut être des fusibles à cartouche aM et gG. La majorité son sans indicateur, mais à l’instar fusible 10x38 gg 10a, ils peuvent être déclinés sous la version avec indicateur. Ce matériel protège les circuits de distribution électrique et d’autres applications industrielles.

Dans les tailles 14x51 et 22x58, les fusibles cylindriques peuvent avoir ou non un percuteur permettant d'activer un micro-contact auxiliaire. Ils ont un corps en céramique et des contacts argentés.

Les fusibles cylindriques de type gG sont utilisés pour la protection des câbles, des moteurs et des réseaux basse tension. Ils limitent et coupent des faibles courants de défaut jusqu'à des courants de court-circuit élevés.

Les fusibles à courbe gG sont à protéger des intempéries ou de l’humidité.

La cartouche fusible T00

Ces cartouches de fusible AD sont utilisées avec le disjoncteur installé sur la dérivation individuelle d’un branchement, effectuant la coupure pour les courants de court-circuit élevés et prolongent ainsi la durée de vie du disjoncteur associé, qui n'est pas surchargé.

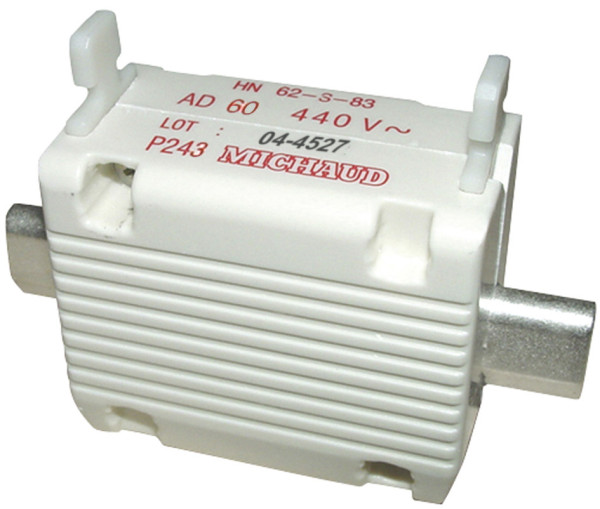

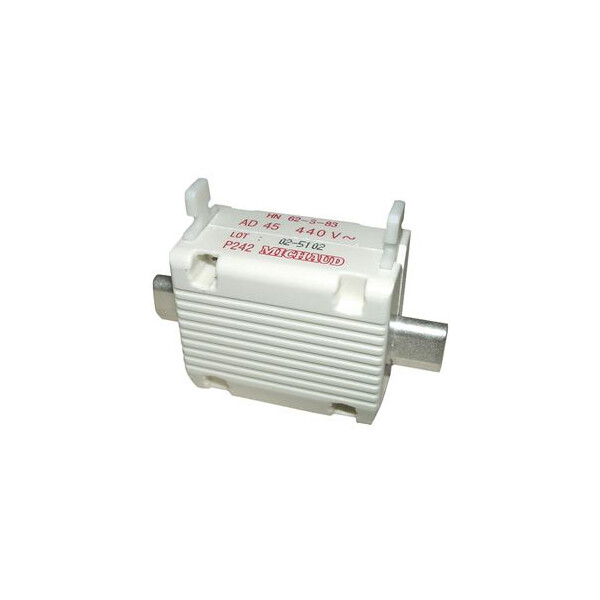

Ces cartouches fusibles à couteaux sont de taille 00 selon la norme CEI 60269-2-1. -Il existe 4 modèles en fonction du courant nominal du disjoncteur auquel ils doivent être connectés: AD 30A, AD 45A, AD 60A et AD 90A.

Les supports de fixation sont en matériaux synthétiques isolants. Les parties métalliques accessibles (vis), à l'exception des couteaux, sont sans potentiel et ont également le degré de protection IP2X selon la norme NF EN 60529.

> Quelle est la différence entre un disjoncteur et un fusible ?
