Contact auxiliaire Schneider Acti9 1OF Courant 100mA à 6A ca/dc

Description

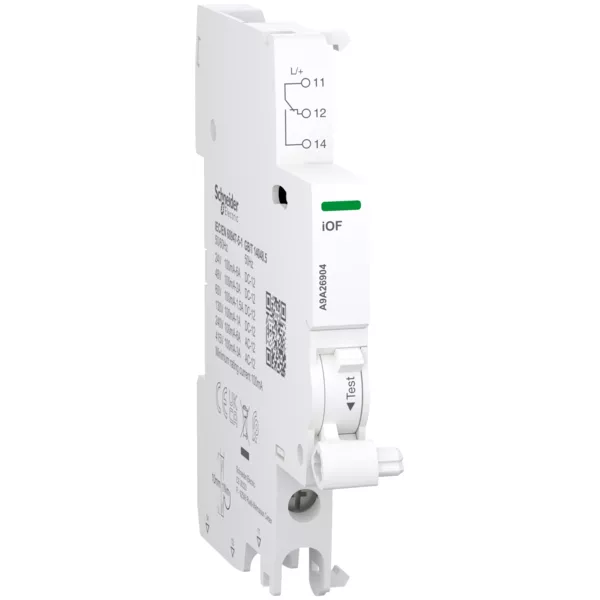

Le contact auxiliaire Schneider A9A26904 permet la signalisation électrique de l’ouverture d’un disjoncteur Acti9 iC60. Ce module 1 OF (contact ouvert au repos) supporte un courant de 100 mA à 6 A en courant alternatif ou continu, et se clipse facilement sur le côté gauche du disjoncteur. Idéal pour l’automatisation ou la télésurveillance, il est conçu pour fonctionner en toute sécurité dans les installations tertiaires, industrielles ou résidentielles.

caractéristiques principales

signalisation de l’état du disjoncteur

Le contact **1 OF** change d’état à l’ouverture du disjoncteur, permettant de piloter un voyant, un automate ou un système d’alarme. Il fournit un retour d'information essentiel dans les tableaux de commande et les installations connectées.

compatibilité acti9 – montage rapide

Ce contact auxiliaire est parfaitement compatible avec les disjoncteurs **Acti9 iC60**. Il se monte **latéralement à gauche**, sans outils, par simple clipsage sur le corps du disjoncteur.

fonctionnement en courant alternatif et continu

Le A9A26904 accepte une intensité de fonctionnement comprise entre **100 mA et 6 A**, aussi bien en **AC** qu’en **DC**, offrant ainsi une grande souplesse dans les applications de signalisation ou de commande.

avantages du produit

✔ Retour d’état précis : signale l’ouverture du circuit
✔ Large compatibilité : disjoncteurs Acti9 iC60
✔ Montage simple : clipsable sans outils
✔ Faible encombrement : aucun module additionnel requis

applications

• Tableaux de distribution résidentiels ou tertiaires
• Installations industrielles automatisées
• Signalisation lumineuse ou sonore de défaut
• Systèmes de télésurveillance GTB/GTC

installation

1. Couper l’alimentation de l’installation
2. Clipser le contact A9A26904 à gauche du disjoncteur iC60
3. Raccorder les fils de signalisation aux bornes OF
4. Tester la continuité du contact en position ouverte et fermée
5. Reconnecter l’alimentation et vérifier le bon fonctionnement

Les + plus du produit

• Module de signalisation modulaire pour les disjoncteurs Acti9
• Conçu pour les installations neuves ou rénovées dans les petits bâtiments commerciaux ou résidentiels
• Facile à installer

Caractéristiques du produit

• Tension d’isolement: 500 V
• Tension assignée de tenue aux chocs: 4 kV
• Contacts: SPDT
• Courant nominal: 6 A
• Mode d’installation: Encliquetable
• Emplacement de montage: Côté gauche du disjoncteur
• Compatible disjoncteur Acti9
• Type de produit ou équipement
• Contact ouvert/fermé
• Composition de contacts de signalisation : 1F/O
