Accueil - Tertiaire industrie - Protection et distribution - Disjoncteur - SCHA9F77420

-65%
Schneider Electric

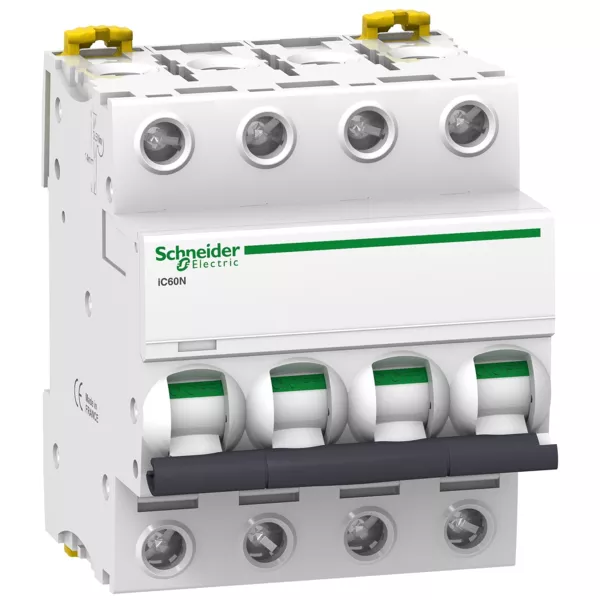

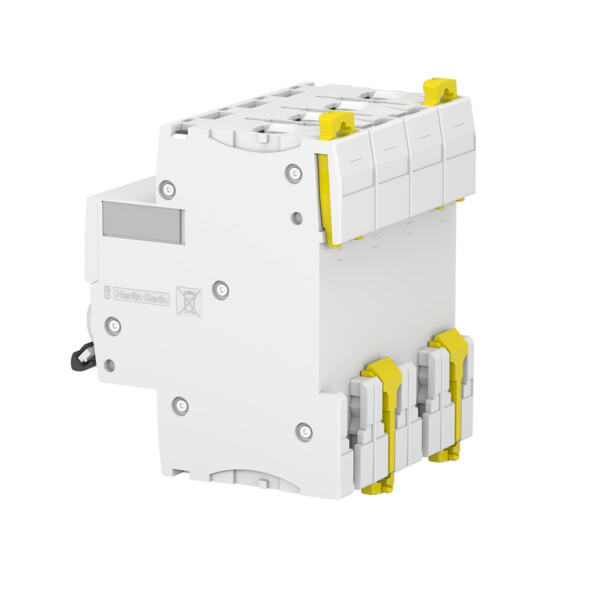

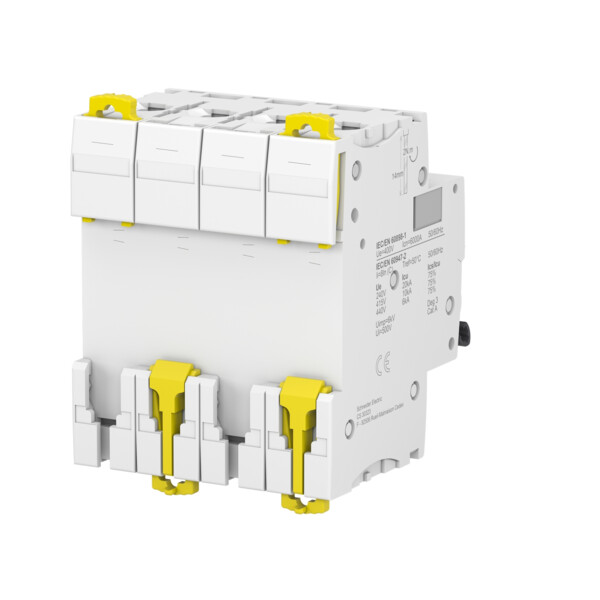

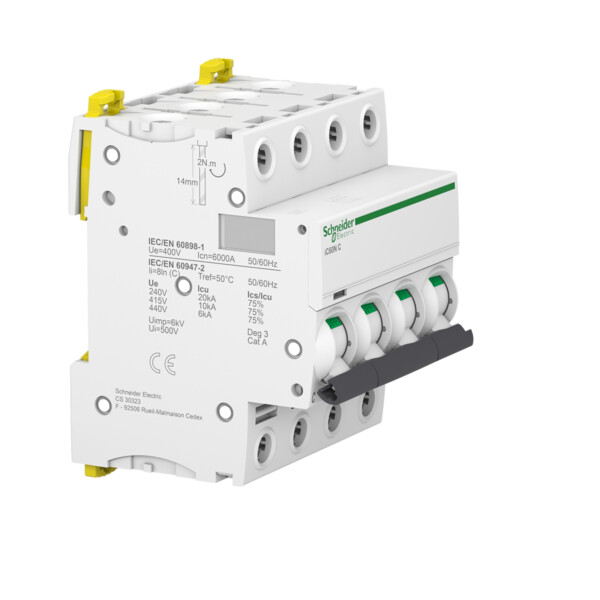

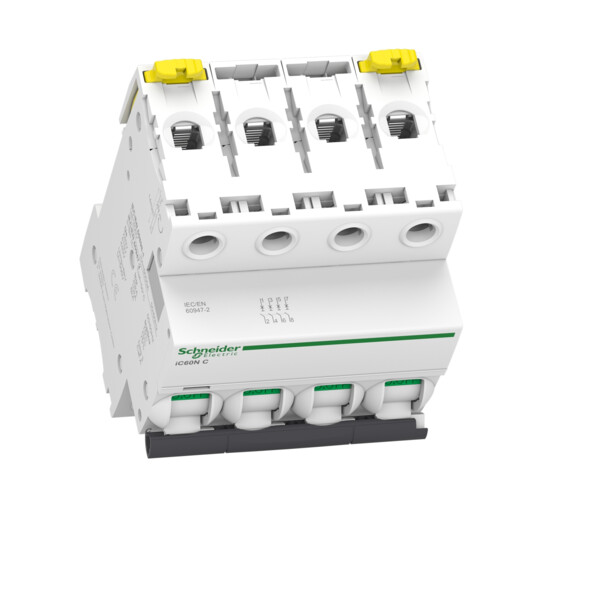

Disjoncteur 4P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA) - Schneider Electric - A9F77420
Disjoncteur 4P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA) - Schneider Electric - A9F77420
Disjoncteur 4P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA) - Schneider Electric - A9F77420
Disjoncteur 4P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA) - Schneider Electric - A9F77420
Disjoncteur 4P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA) - Schneider Electric - A9F77420

Photo(s) non contractuelle(s)

Disjoncteur 4P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)

83,0083 € HT 99,61 € TTC

29,3667 € HT 35,24 € TTC

J'ai vu ce produit moins cher ailleurs

Marque Schneider Electric

Référence A9F77420

EAN 3606480094323

Commande min. 1

Offre limitée - Il reste 10 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Réception à venir le 30/01/2026 + 21 pièces

Livraison gratuite dès 180 € d'achat

Jusqu'à 70 points de fidélité en achetant ce produit

Parrainez vos amis en partageant ce produit sur d'autres sites !

Voir la description Découvrir les caractéristiques Découvrir les documents et notices

Découvrir tous les produits associés

Acti9 isd bas niveau 1oc 2to100ma ac-dc - Schneider Electric - A9A26917

Schneider Electric

SCHA9A26917

Acti9 isd bas niveau 1oc 2to100ma ac-dc

Non géré en stock
A commander

46,70 € HT 56,04 € TTC

Description

Le disjoncteur Schneider Acti9 iC60N 4P 20A courbe C protège vos installations électriques jusqu'à 10kA. Idéal pour les applications tertiaires et industrielles.



Le disjoncteur Schneider Acti9 iC60N A9F77420 offre une protection fiable et performante pour les installations électriques triphasées. Avec ses 4 pôles, une intensité de 20A, une courbe de déclenchement C et une capacité de coupure de 10kA, il convient parfaitement aux environnements tertiaires et industriels. Conforme aux normes en vigueur, il garantit la sécurité contre les surcharges et les courts-circuits. Compatible avec les systèmes modulaires Acti9, il est simple à intégrer dans les tableaux de distribution.

Les + du produit :

  • Compatible avec les répartiteurs, les peignes et les jeux de barres
  • Facile à mettre en œuvre

Caractéristiques générales :

  • Marque : Schneider Electric
  • Gamme : Acti9 iC60N
  • Référence : SCHA9F77420
  • Côtes d'encombrement : 85 x 78,5 x 72 mm
  • Poids : 0,5 kg
  • Nombre de pôles : 4
  • Courbe de déclenchement : C, adaptée aux charges à courant d’appel modéré (moteurs, éclairage, etc.)

Caractéristiques du produit :

  • Courant assigné d’emploi : 20 A
  • Tension assignée d'emploi : 220 à 440 VCA
  • Fréquence : 50/60 Hz
  • Seuil de déclenchement : 8 x In
  • Pouvoir de coupure : 6 kA selon EN/IEC 60898-1 et 10 000 A selon EN/IEC 60947-2
  • Couleur : blanc
  • Indice de protection : IP20
  • Température de fonctionnement : -35°C à +70°C
  • Température de stockage : -40°C à +85°C

Installation et Compatibilité :

Facile à installer sur rail DIN, ce disjoncteur s’intègre parfaitement dans les tableaux de distribution modulaires. Il est compatible avec les accessoires Acti9 tels que les peignes d'alimentation, les auxiliaires de signalisation ou de commande.

Un produit conforme et sécurisé :

Conforme aux normes IEC 60898-1 et IEC 60947-2, ce disjoncteur garantit un haut niveau de sécurité. Il est également doté de technologies Acti9 comme le VisiTrip (signalisation visuelle de déclenchement) et le VisiSafe (sécurisation de l’intervention).

Les avantages du disjoncteur Schneider A9F77420:

✔ Protection haute performance pour applications industrielles
✔ Installation simple et rapide sur rail DIN
✔ Technologie VisiTrip & VisiSafe pour plus de sécurité
✔ Compatible avec accessoires Acti9
✔ Courbe C polyvalente adaptée à la plupart des charges

Produits de la même catégorie

Vous aimerez peut-être aussi

Acti9, iC60N disjoncteur 2P 20A courbe D - Schneider Electric - A9F75220

Schneider Electric

SCHA9F75220

Acti9, iC60N disjoncteur 2P 20A courbe D

En stock
1 produit(s) disponible(s)

14,9167 € HT 17,90 € TTC

Ils ont aussi acheté...

Découvrir tous les produits

Les avis clients

Écrire un commentaire

Caractéristiques techniques

Type de tension Ac/dc
Profondeur d'encastrement 44,5 mm
Calibre/courant nominal assigné (in) 20,0 A
Tension assignée (ue) 400,0 V
Fréquence 60,0 MHz
Fréquence 60 MHz
Caractéristique de déclenchement (type/courbe) C
Tension d'isolement assignée (ui) 500,0 V
Classe de limitation d'énergie (i²t) 3,0
Catégorie de surtension 4,0
Degré de pollution 3,0
Largeur en nombre de modules 4,0
Indice de protection (ip) Ip20
Nombre de pôles protégés 4,0
Pôle neutre sectionné simultanément Non
Adapté à une installation encastrée Non
Section de raccordement cable rigide 1,0 mm²
Section de raccordement cable souple 16,0 mm²
Section de raccordement cable souple 16 mm²
Température ambiante en fonctionnement 70,0 °C
Température ambiante en fonctionnement 70 °C
Produits auxiliaires associables Oui
Nombre de pôles (total) 4,0
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) 6,0 kA
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) 6,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) 20,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) 10,0 kA
Tension assignée de tenue aux chocs (uimp) 6,0 kV
Antidéflagration Non
Montage encastré Non
