Schneider Electric Transformateur de Tension 230 à 400 V 1 X 24 V 63 Va
Non disponible - Produit abandonné
Description
Caractéristiques principales :- Gamme de produits : Phaseo Optimum
- Type de produit ou de composant : Transformateur de sécurité et d'isolement
- Puissance nominale en va : 63 VA
- Tension d'entrée : 230 V c.a. monophasé, raccordement(s): N-L1 / 400 V c.a. phase-phase, raccordement(s): L1-L2
- Tension de sortie : 24 V c.a.
- Enroulement secondaire : Unique
- Couvercle de protection : Sans
- Température de fonctionnement : -20...50 °C
- Limites de la tension d'entrée : 207...253 V / 360...440 V
- Limites de fréquence réseau : 47...63 Hz
- Tolérancede la tension d'entrée : +/- 15 V
- Rendement : 84 %
- Puissance dissipée en w : 12 W
- Surtension durable en sortie : 9 % (pas de charge, sous tension)
- Chute tension à charge nominale : 0.2 %
- Sans perte de charge : 5.3 W
- Tension de court-circuit : 8,62 %
- Type de protection en sortie : Contre la surcharge, protection technologique: externe / Contre la surtension, protection technologique: externe / Contre les courts-circuits, protection technologique: externe
- Mode de raccordement : Bornes de type vis pour connexion entrée, capacité de raccordement: 5 x 4 mm²jauge AWG11 / Bornes de type vis pour branchement à la terre de l'entrée, capacité de raccordement: 1 x 4 mm²jauge AWG11 / Bornes de type vis pour connection sortie, capacité de raccordement: 2 x 4 mm²jauge AWG11
- Marquage : CE
- Mode de fixation : Avec clips (avec platine de montage) sur rail DIN symétrique 35 mm / Avec 4 vis, vis Ø = 4.8 mm sur panneau horizontal avec réduction de charge à 90 % / Avec 4 vis, vis Ø = 4.8 mm sur panneau vertical, position de fonctionnement: horizontale / Avec 4 vis, vis Ø = 4.8 mm sur panneau vertical, position de fonctionnement: verticale
- Classe d'isolation électrique : Classe B
- Masse du produit : 1.6 kg
Ancien produit : Telemecanique ABL6TS06B
CBP01360843
Câble électrique rigide U-1000 R2V 5G6mm² noir
4,8 (51)
En stock
5572 mètre(s) disponible(s)
4.74 € HT 5.69 € TTC
Soit un total de 47.40 € HT Soit un total de 56.90 € TTC
Prix au mètre + Forfait Coupe
Schneider Electric
SCHATS01N206QN
Schneider Electric Démarreur-Ralentisseur Progressif Demar.Ralent.6A 380 415V
5,0 (1)
Rupture temporaire
A commander
152.50 € HT 183.00 € TTC
Schneider Electric
SCHLE1D25B7

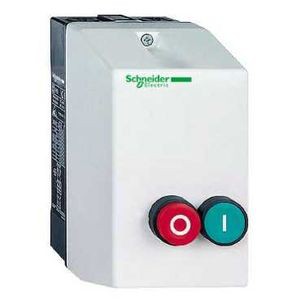

Schneider Electric Démarreur Tesys Le1D 25 A Bobine 24 V Ca
Indisponible
Produit abandonné
Schneider Electric
SCHLRD22
Schneider Electric Relais de Protection Thermique Moteur Tesys 16 à 24 A Classe 10A
En stock
2 produit(s) disponible(s)
69.80 € HT 83.76 € TTC
Schneider Electric
SCHVCF2
interrupteursectionneur VCF 3P 690 V 40 A poignée rouge cadenassable
Non géré en stock
A commander
48.25 € HT 57.90 € TTC
Caractéristiques techniques
| Largeur | 78,0 mm |
| Hauteur | 90,0 mm |
| Profondeur | 80,0 mm |
| Adapté à un montage sur rail | Non |
| Matériau conducteur | Autre |
| Indice de protection (ip) | Ip20 |
| Tension primaire 1 | 230,0 V |
| Tension primaire 2 | 385,0 V |
| Adapté à un montage sur platine | Non |
| Noyau annulaire | Non |
| Construit comme un auto-transformateur | Non |
| Construit comme un transformateur de sécurité | Oui |
| Construit comme un transformateur d'isolement | Oui |
| Classe de matériau isolant selon iec 85 | B |
| Protégé contre les courts-circuits | Non |
| Tension de court-circuit relative uk | 8,62 % |
| Tension secondaire 1 | 24,0 V |
| Puissance apparente nominale | 63,0 VA |
