-38%
Schneider Electric

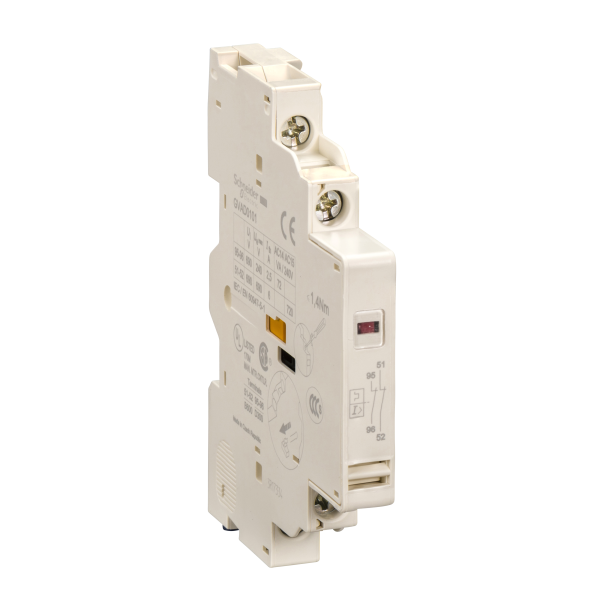

Contact Auxiliaire TeSys GVAD1010 – 1F+1F (Défaut) – Schneider Electric
Contact Auxiliaire TeSys GVAD1010 – 1F+1F (Défaut) – Schneider Electric

Photo(s) non contractuelle(s)

Contact Auxiliaire TeSys GVAD1010 – 1F+1F (Défaut) – Schneider Electric

13.96 € HT 16.75 € TTC

8.59 € HT 10.31 € TTC

Marque Schneider Electric

Référence GVAD1010

EAN 3389110343557

Commande min. 1

Offre limitée - Il reste 2 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Réception à venir le 12/05/2025 + 10 pièces

Schneider Electric

SCHGV2ME04

Schneider Electric Tesys Gv Disjoncteur Moteur 0,4 à 0,63A 3P 3D Déclencheur Magnétothermique

Rupture temporaire
A commander

63.87 € HT 76.64 € TTC

Schneider Electric

SCHGV2ME05

Schneider Electric Disjoncteur Moteur Gv2Me 0,63 à 1 A 3P 3D Déclencheur Magnétothermique

En stock
4 produit(s) disponible(s)

26.92 € HT 32.30 € TTC

-47%

Schneider Electric

SCHGV2ME06

Disjoncteur moteur 1 à 1,6A Schneider Gv2Me 3P 3D déclencheur magnétothermique

Offre limitée
5 produit(s) disponible(s)

46.07 € HT 55.28 € TTC

24.42 € HT 29.30 € TTC

-48%

Schneider Electric

SCHGV2ME07

Schneider Electric Disjoncteur Moteur Gv2Me 1,6 à 2,5 A 3P 3D Déclencheur Magnétothermique

Offre limitée
33 produit(s) disponible(s)

47.14 € HT 56.57 € TTC

24.46 € HT 29.35 € TTC

-9%

Schneider Electric

SCHGV2ME08

Schneider Electric Disjoncteur Moteur Gv2Me 2,5 à 4 A 3P 3D Déclencheur Magnétothermique

Offre limitée
28 produit(s) disponible(s)

27.31 € HT 32.77 € TTC

24.96 € HT 29.95 € TTC

-41%

Schneider Electric

SCHGV2ME10

Schneider Electric Disjoncteur Moteur Gv2Me 4 à 6,3 A 3P 3D Déclencheur Magnétothermique

4,5 (4)

Offre limitée
42 produit(s) disponible(s)

44.90 € HT 53.88 € TTC

26.66 € HT 31.99 € TTC

-17%

Schneider Electric

SCHGV2ME14

Schneider Electric Disjoncteur Moteur Gv2Me 6 à 10 A 3P 3D Déclencheur Magnétothermique

Offre limitée
13 produit(s) disponible(s)

29.70 € HT 35.64 € TTC

24.58 € HT 29.50 € TTC

Schneider Electric

SCHGV2ME16

Schneider Electric Disjoncteur Moteur Gv2Me 9 à 14 A 3P 3D Déclencheur Magnétothermique

5,0 (1)

En stock
26 produit(s) disponible(s)

30.13 € HT 36.16 € TTC

Schneider Electric

SCHGV2ME20

Schneider Electric Disjoncteur Moteur Gv2Me 13 à 18 A 3P 3D Déclencheur Magnétothermique

En stock
24 produit(s) disponible(s)

32.02 € HT 38.42 € TTC

Schneider Electric

SCHGV2ME21

Schneider Electric Disjoncteur Moteur Gv2Me - 17 A 23 A - 3P - 3D - Déclencheur Magnétothermique

En stock
2 produit(s) disponible(s)

33.25 € HT 39.90 € TTC

-9%

Schneider Electric

SCHGV2ME22

Schneider Electric Disjoncteur Moteur Gv2Me 20 à 25 A 3P 3D Déclencheur Magnétothermique

Offre limitée
21 produit(s) disponible(s)

42.50 € HT 51.00 € TTC

38.50 € HT 46.20 € TTC

Schneider Electric

SCHGV2ME32

Schneider Electric Disjoncteur Moteur Gv2Me 24 à 32 A 3P 3D Déclencheur Magnétothermique

En stock
3 produit(s) disponible(s)

119.18 € HT 143.02 € TTC

Schneider Electric

SCHGV2P07

Schneider Electric Disjoncteur Moteur Gv2P 1,6 à 2,5 A 3P 3D Déclencheur Magnétothermique

Non géré en stock
A commander

79.42 € HT 95.30 € TTC

Schneider Electric

SCHGV2P08

Schneider Electric Disjoncteur Moteur Gv2P 2,5 à 4 A 3P 3D Déclencheur Magnétothermique

Non géré en stock
A commander

47.53 € HT 57.04 € TTC

Schneider Electric

SCHGV2P10

Schneider Electric Disjoncteur Moteur Gv2P 4 à 6,3 A 3P 3D Déclencheur Magnétothermique

Non géré en stock
A commander

83.35 € HT 100.02 € TTC

Schneider Electric

SCHGV2P14

Schneider Electric Disjoncteur Moteur Gv2P 6 à 10 A 3P 3D Déclencheur Magnétothermique

En stock
6 produit(s) disponible(s)

80.25 € HT 96.30 € TTC

Schneider Electric

SCHGV2P16

Schneider Electric Disjoncteur Moteur Gv2P 9 à 14 A 3P 3D Déclencheur Magnétothermique

Non géré en stock
A commander

91.72 € HT 110.06 € TTC

Schneider Electric

SCHGV3P40

Schneider Electric Tesys Gv Disjoncteur Moteur Gv3P 40A

En stock
6 produit(s) disponible(s)

90.75 € HT 108.90 € TTC

Schneider Electric

SCHGV3P50

Schneider Electric Disjoncteur Moteur 50A

En stock
2 produit(s) disponible(s)

181.20 € HT 217.44 € TTC

Schneider Electric

SCHGV3P65

TeSys GV3 - disjoncteur moteur - 65A - 3P 3d - déclencheur magnétique

En stock
3 produit(s) disponible(s)

108.25 € HT 129.90 € TTC

Description

Le contact auxiliaire TeSys GVAD1010 de Schneider Electric est conçu pour offrir une signalisation précise des défauts et un retour d'information instantané dans les systèmes de protection moteur. Compatible avec les disjoncteurs moteurs des gammes GV2 et GV3, ce module latéral s'installe facilement sur le côté gauche de l'appareil, améliorant ainsi la surveillance et la sécurité des installations électriques industrielles et tertiaires.

Pourquoi Choisir ce Produit ?

  • Signalisation Fiable : Permet une détection précise des défauts thermiques ou magnétiques pour une intervention rapide.

  • Installation Facile : Montage latéral sans outils spécifiques, adapté aux environnements industriels.

  • Polyvalence : Compatible avec une large gamme de disjoncteurs moteurs TeSys GV2 et GV3.

  • Durabilité : Conçu pour résister à des cycles de fonctionnement intensifs, assurant une longue durée de vie.

  • Conformité : Respecte les normes internationales de sécurité et de performance.


Applications

Idéal pour les installations nécessitant une surveillance accrue des disjoncteurs moteurs, notamment :

  • Lignes de production industrielles

  • Systèmes de ventilation et de climatisation

  • Installations de traitement de l'eau

  • Tableaux de distribution électrique


Questions Fréquemment Posées (FAQ)

Q : Ce module est-il compatible avec les disjoncteurs GV2ME ?
R : Oui, le GVAD1010 est compatible avec les disjoncteurs GV2ME, ainsi qu'avec d'autres modèles des gammes GV2 et GV3

Q : Comment fonctionne le contact de signalisation de défaut ?
R : Le contact NO (97-98) se ferme en cas de déclenchement du disjoncteur dû à un défaut thermique ou magnétique, permettant une alerte immédiate.

Q : Peut-on installer plusieurs modules GVAD1010 sur un même disjoncteur ?
R : Non, un seul module GVAD1010 peut être installé sur le côté gauche du disjoncteur.

Q : Ce produit est-il conforme aux normes environnementales ?
R : Oui, il est certifié RoHS et REACh, garantissant une conception respectueuse de l'environnement.

Caractéristiques principales :

  • Gamme : TeSys
  • Nom abrégé d'appareil : GVAD
  • Type de produit ou de composant : Bloc de contact auxiliaire
  • Compatibilité produit : GV2L / GV2LE / GV2ME / GV2P / GV2RT / GV3L / GV3P
  • Manoeuvre des contacts auxiliaires : Signal de défaut 1 "F"
  • Composition des pôles : 2F
  • Mode de raccordement : Borniers à vis-étrier 1 câble 1...2.5 mm² - rigidité du câble: rigide / Borniers à vis-étrier 2 câble 1...2.5 mm² - rigidité du câble: rigide / Borniers à vis-étrier 1 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.75...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble 0.75...1.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble 0.75...1.5 mm² - rigidité du câble: souple - avec extrémité de câble

Caractéristiques complémentaires :

  • Emplacement de montage : Côté gauche
  • [ui] tension assignée d'isolement : 690 V - conformément à IEC 60947-1 / 300 V - conformément à UL 508 / 300 V - conformément à CSA C22.2 No 14
  • [ue] tension assignée d'emploi : 48...690 V AC / 24...240 V DC
  • [ith] courant thermique conventionnel : 6 A / 2.5 A pour signal défaut
  • Type de protection : GB2CB'disjoncteur valeur selon la tension de fonctionnement pour Ue <= 415 V / Fusible gG <= 10 A
  • Durée de vie mécanique : 100000 cycle
  • Courant commuté minimum : 5 mA
  • Tension de commutation minimale : 17 V
  • Puissance assignée d'emploi en va : 300 VA à 48 V AC-15 - durabilité électrique: 100000 cycle / 400 VA à 690 V AC-15 - durabilité électrique: 100000 cycle / 500 VA à 110...127 V AC-15 - durabilité électrique: 100000 cycle / 500 VA à 500 V AC-15 - durabilité électrique: 100000 cycle / 650 VA à 440 V AC-15 - durabilité électrique: 100000 cycle / 720 VA à 230...240 V AC-15 - durabilité électrique: 100000 cycle / 850 VA à 380...415 V AC-15 - durabilité électrique: 100000 cycle / 36 VA à 24 V AC-14 - durabilité électrique: 1000 cycle / 48 VA à 48 V AC-14 - durabilité électrique: 1000 cycle / 72 VA à 110...127 V AC-14 - durabilité électrique: 1000 cycle
  • Puissance assignée d'emploi en w : 120 W à 240 V DC-13 - durabilité électrique: 100000 cycle / 140 W à 110 V DC-13 - durabilité électrique: 100000 cycle / 140 W à 24 V DC-13 - durabilité électrique: 100000 cycle / 180 W à 60 V DC-13 - durabilité électrique: 100000 cycle / 240 W à 48 V DC-13 - durabilité électrique: 100000 cycle / 15 W à 48 V DC-13 - durabilité électrique: 1000 cycle / 24 W à 24 V DC-13 - durabilité électrique: 1000 cycle / 9 W à 60 V DC-13 - durabilité électrique: 1000 cycle
  • Couple de serrage : <= 1.4 N.m - sur borniers à vis-étrier
  • Hauteur : 89 mm
  • Largeur : 9.3 mm
  • Profondeur : 66 mm
  • Masse du produit : 0.055 kg

Référence : SCHGVAD1010 (Schneider-Electric)

Ancien produit : Telemecanique GVAD1010
