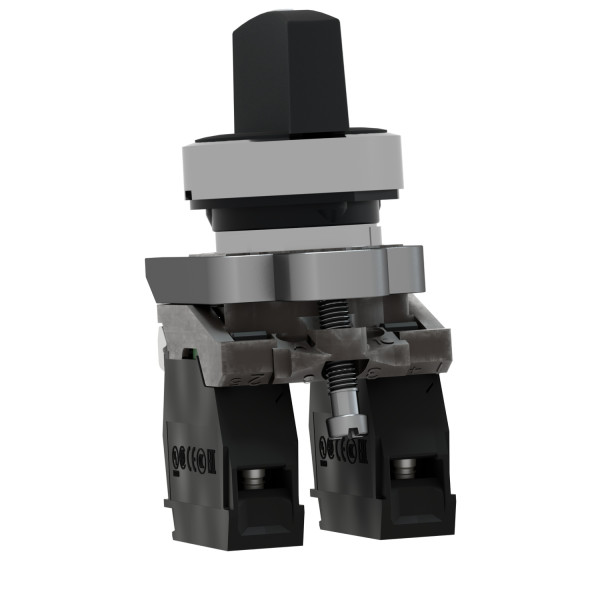

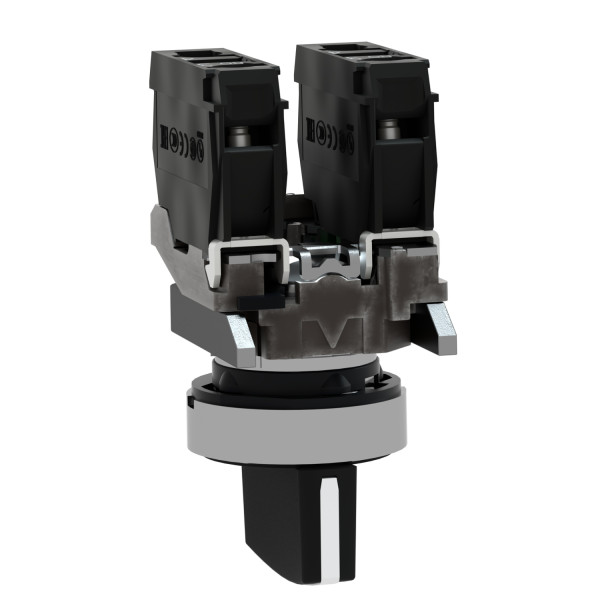

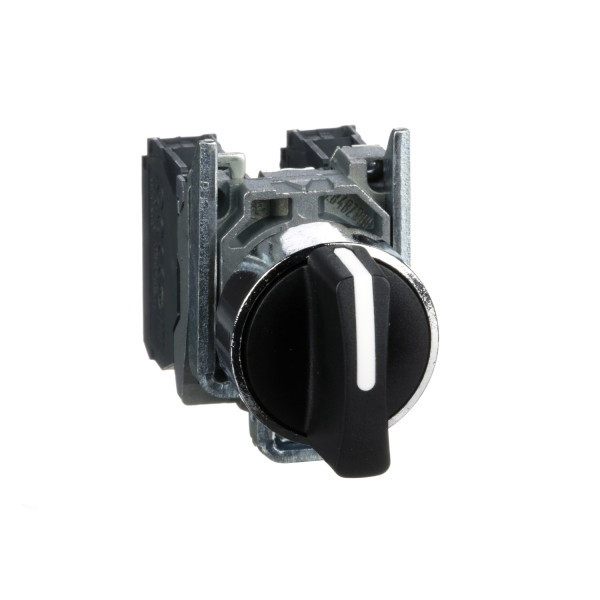

Harmony bouton tournant noir ø22 à manette - 3 positions - 2f

SCHXB4BD33 - Schneider Electric


Harmony bouton tournant noir Ø22 à manette - 3 positions - 2F zoom

Photo(s) non contractuelle(s)
18.68 € TTC
Marque : Schneider Electric
Référence : XB4BD33
EAN : 3389110887099
Minimum de commande : 1
>  Voir plus de détails
>  Fiche E-Catalogue
Frais de port réduit avec La Poste Colissimo !
Si vous commandez uniquement ce produit, les frais de port seront de 4.99€

Médaille points de fidélité En achetant ce produit vous pouvez gagner jusqu'à 37 point(s) de fidélité.

Quantité : - +
Ajouter au panier
Stock disponible En stock
Il y a 31 produit(s) disponible(s)

Délais de livraison
Expédition sous 24-72h
Livraison gratuite

Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !




Produits approchants






Les clients qui ont acheté ce produit ont aussi acheté






Descriptif

Bouton tournant Harmony noir Ø22

Ce bouton tournant à manette noire, Harmony XB4, de la marque Schneider Electric, est un commutateur, servant à ouvrir et à fermer manuellement un circuit électrique. Il permet de couper le courant en cas d’urgence ou en présence de court-circuit. Ce bouton tournant se monte en encastré avec un diamètre de fixation de 22 mm. Son raccordement est facile grâce à ses borniers à vis-étrier. Il est spécialement conçu pour les commandes télémécaniques industrielles.

Les + du produit :

  • Produit complet
  • Borniers à vis-étrier

Caractéristiques principales :

  • Gamme de produits : Harmony XB4
  • Type de produit ou de composant : Bouton-tournant complet
  • Nom abrégé d'appareil : XB4
  • Matériau de la collerette : Métal plaqué chrome
  • Matière de l'embase de fixation : Zamak
  • Diamètre de fixation : 22 mm
  • Vente par quantité indivisible : 1
  • Forme de la tête de l'unité de signalisation : Rond
  • Type d'unité de commande : Position maintenue
  • Profil de l'unité de commande : Noir manette standard
  • Positions de l'unité de commande : 3 positions de +/- 45°
  • Description des contacts : 2 "F"
  • Fonctionnement des contacts : À action dépendante
  • Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN/IEC 60947-1

Caractéristiques complémentaires :

  • Hauteur : 47 mm
  • Largeur : 30 mm
  • Profondeur : 68 mm
  • Description des bornes iso n°1 : (13-14)NO / (23-24)NO
  • Masse du produit : 0.105 kg
  • Tenue au nettoyage haute pression : 7000000 Pa à 55 °C,distance: 0,1 m
  • Utilisation des contacts : Contacts standards
  • Ouverture positive : Sans ouverture positive
  • Couple de fonctionnement : 0.14 N.m (état électrique modifié par ''F'')
  • Durée de vie mécanique : 1000000 cycle
  • Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
  • Forme de la tête de vis : Transversal cruciforme Philips n° 1 / Transversal pozidriv N°1 / Perforé plat Ø 4 mm / Perforé plat Ø 5,5 mm
  • Matériau des contacts : Alliage d'argent (Ag/Ni)
  • Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
  • [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
  • [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
  • [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
  • [ie] courant assigné d'emploi : 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1 / 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1 / 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
  • Durée de vie électrique : 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C / 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0,5 conformément à EN 60947-5-1 appendix C
  • Fiabilité électrique iec 60947-5-4 : ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4 / ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4

Référence : SCHXB4BD33 (Schneider-Electric)

Ancien produit : Telemecanique XB4BD33


Référence Schneider Electric XB4BD33 / SCHXB4BD33



Caractéristiques techniques du produit :


Sélecteur complet
Diamètre de trou 22,5 mm
Couleur du bouton Noir
Nombre de positions de commutation 3
Adapté à l'éclairage Non
À rappel Non
Couleur de bague frontale Chrome
Finition du raccordement électrique Raccordement à vis
Source lumineuse fournie Non
Avec bague frontale Oui
Fonction de commutation encliquetable Oui
Indice de protection (ip) Ip67/ip69
Matériau de la bague frontale Métal
Finition de l'élément d'actionnement Poignée tournante courte
Nombre de contacts en tant que contacts à fermeture 2
Degré de protection (nema) 13
Nombre de contacts en tant que contacts à ouverture 0
Nombre de contacts en tant qu'inverseurs 0
