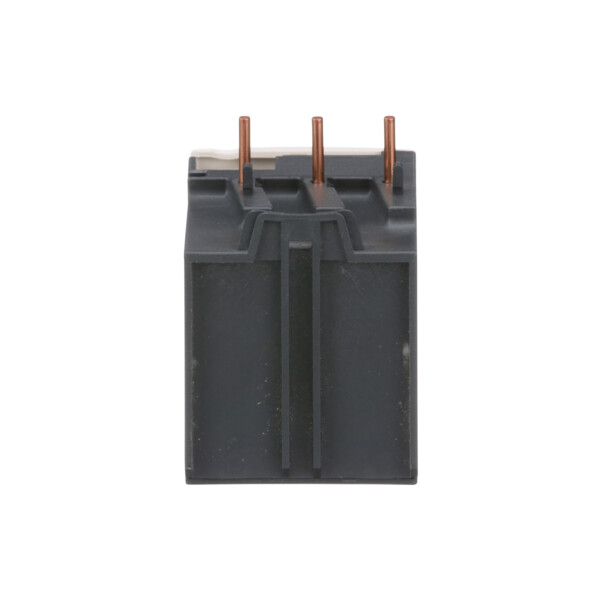

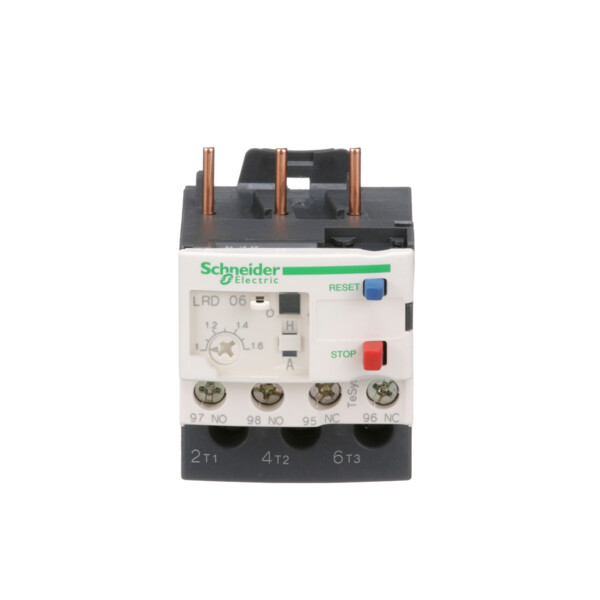

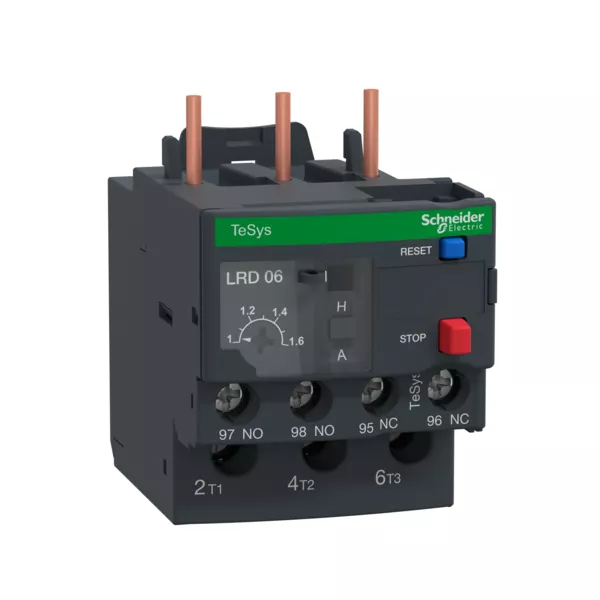

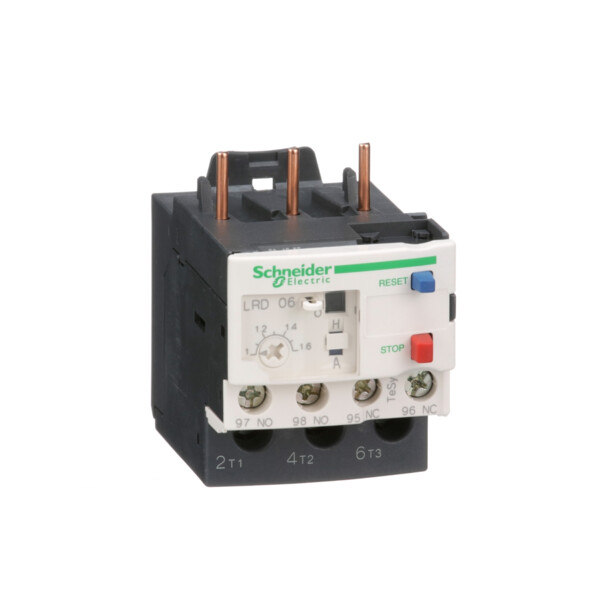

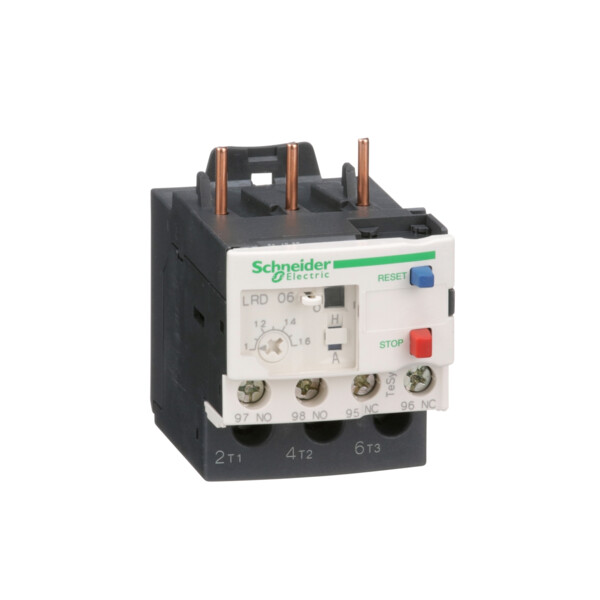

Schneider Electric Relais de Protection Thermique Moteur Tesys 1 à 1,7 A Classe 10A

Description

Le relais de protection thermique Schneider TeSys LRD06 est conçu pour protéger vos circuits à courant alternatif et vos moteurs contre les surcharges. Doté d’une zone de réglage précise de 1 à 1,6 A (classe 10 A), il garantit une protection fiable et rapide de vos équipements industriels et domestiques. Son design moderne s’intègre parfaitement à tout type d’armoire électrique, tandis que son mécanisme à vis multistandard simplifie le montage et la maintenance.

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys LRD
• Type de produit ou de composant : Relais de surcharge thermique différentielle
• Nom abrégé d'appareil : LRD
• Utilisation du relais : Protection moteur
• Compatibilité produit : LC1D09...LC1D38
• Type de réseau : AC / DC
• Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
• Zone de réglage de protection thermique : 1...1.6 A
• [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1

Caractéristiques complémentaires :

• Fréquence du réseau : 0...400 Hz
• Support de montage : Sous le contacteur
• Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
• [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
• Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation / 0.22 A à 125 V DC-13 pour circuit de signalisation
• [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
• Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
• Compensation en température : -20...60 °C
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...6 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier / Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier
• Largeur : 45 mm
• Profondeur : 70 mm
• Masse du produit : 0.124 kg

Référence : SCHLRD06 (Schneider-Electric)

Ancien produit : Telemecanique LRD06

Pourquoi choisir le TeSys LRD06 ?

1. Protection fiable & précise

   • Réglage fin de 1 à 1,6 A pour s’adapter à vos besoins exacts.

2. Installation ultra‑simple

   • Système de fixation multistandard : un serrage rapide sans adaptateur.

3. Design moderne

   • Boîtier compact et esthétique pour armoires haute densité.

4. Engagement éco‑responsable

   • Carton éco‑conçu (70 % recyclé) et programme de recyclage Schneider Electric.

FAQs

Q : Ce relais convient‑il pour un moteur à induction 230 V ?
R : Oui, le LRD06 est conçu pour protéger les moteurs AC jusqu’à 690 V, y compris les moteurs à induction 230 V.

Q : Comment régler la plage de courant ?
R : Tournez simplement la molette sur la valeur souhaitée entre 1 et 1,6 A. Un marquage clair facilite le positionnement précis.

Q : Le relais est‑il remplaçable sans débrancher tout le circuit ?
R : Grâce aux vis multistandard, vous pouvez le démonter et le remonter rapidement lors d’une maintenance, sans modifications de l’armoire.

Q : Est‑il possible de l’intégrer dans un variateur de fréquence ?
R : Oui, il peut être utilisé en protection aval d’un variateur pour surveiller la charge moteur.
