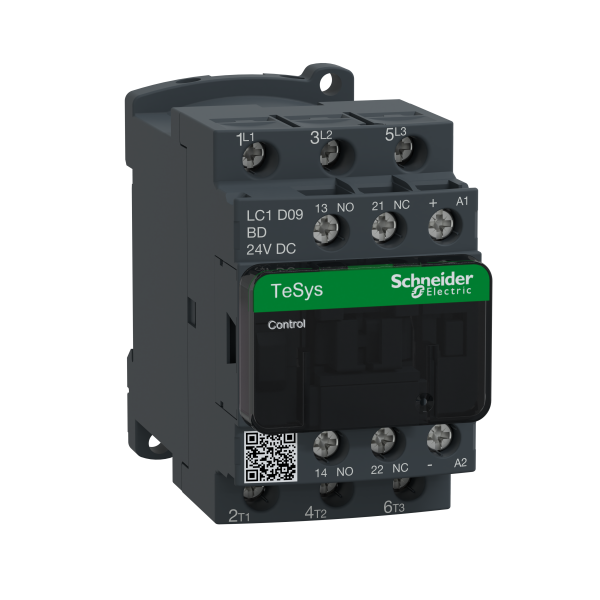

Schneider electric contacteur tesys lc1d 3p ac3 440v 9 a bobine 24 v cc

SCHLC1D09BD - Schneider Electric

Produits approchants

CONT 9A 1F 24V CC L PLAG SCHLP1D0910BW

Les clients qui ont acheté ce produit ont aussi acheté

Voyant lumineux Harmony rond Ø SCHXB4BVB3 13.84€	Harmony voyant rond Ø22 - IP66 SCHXB4BVB4 13.84€
Relais miniature 4 CO avec Led SCHRXM4AB2BD 6.91€	Harmony bouton tournant noir Ø (1) SCHXB4BD21 15.22€

Contacteur Tesys Lc1D 3P Ac3

Ce contacteur TeSys LC1D, de la marque Schneider Electric, sert à interrompre ou à rétablir l’alimentation d’un circuit électrique. Grâce à ses 3 pôles avec un contact ouvert et un contact fermé, il assure la mise en marche ou l’arrêt des équipements électriques comme les moteurs ou les charges résistives. Ce contacteur est piloté à distance à l’aide d’un bouton de commande, transmettant l’ordre de marche ou arrêt forcé des mécanismes auxquels il est associé. Il est équipé d’une bobine de 24 V, capable de commander un circuit continu.

Les + du produit :

• Doté de couvercle de protection
• Borniers à vis-étriers

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys D
• Type de produit ou de composant : Contacteur
• Nom abrégé d'appareil : LC1D
• Application du contacteur : Commande du moteur / Charge résistive
• Catégorie d'emploi : AC-1 / AC-3
• Description des pôles : 3P
• Composition des pôles : 3F
• [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz pour circuit de puissance / <= 300 V DC pour circuit de puissance
• [ie] courant assigné d'emploi : 25 A (<= 60 °C) à <= 440 V AC AC-1 pour circuit de puissance / 9 A (<= 60 °C) à <= 440 V AC AC-3 pour circuit de puissance
• Puissance moteur kw : 4 kW à 380...400 V AC 50/60 Hz / 2.2 kW à 220...230 V AC 50/60 Hz / 5.5 kW à 500 V AC 50/60 Hz / 5.5 kW à 660...690 V AC 50/60 Hz / 4 kW à 415...440 V AC 50/60 Hz
• Puissance moteur hp : 0.5 hp à 115 V AC 50/60 Hz pour monophasé moteurs / 1 hp à 230/240 V AC 50/60 Hz pour monophasé moteurs / 2 hp à 200/208 V AC 50/60 Hz pour 3 phases moteurs / 2 hp à 230/240 V AC 50/60 Hz pour 3 phases moteurs / 5 hp à 460/480 V AC 50/60 Hz pour 3 phases moteurs / 7.5 hp à 575/600 V AC 50/60 Hz pour 3 phases moteurs
• Control circuit type : C.c. standard
• Tension circuit de commande : 24 V DC
• Composition contact auxiliaire : 1F+1O
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
• Catégorie de surtension : III
• [ith] courant thermique conventionnel : 25 A à <= 60 °C pour circuit de puissance / 10 A à <= 60 °C pour circuit de signalisation
• Pouvoir nominal d'enclenchement irms : 250 A à 440 V pour circuit de puissance conformément à IEC 60947 / 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 / 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1
• Pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance conformément à IEC 60947
• [icw] courant assigné de courte durée admissible : 105 A <= 40 °C 10 s circuit de puissance / 210 A <= 40 °C 1 s circuit de puissance / 30 A <= 40 °C 10 min circuit de puissance / 61 A <= 40 °C 1 min circuit de puissance / 100 A 1 s circuit de signalisation / 120 A 500 ms circuit de signalisation / 140 A 100 ms circuit de signalisation
• Calibre du fusible à associer : 20 A gG à <= 690 V coordination type 2 pour circuit de puissance / 25 A gG à <= 690 V coordination type 1 pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1
• Impédance moyenne : 2.5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
• [ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 690 V pour circuit de signalisation conformément à IEC 60947-1 / 600 V pour circuit de signalisation certifications CSA / 600 V pour circuit de signalisation certifications UL
• Durée de vie électrique : 0.6 Mcycles 25 A AC-1 à Ue <= 440 V / 2 Mcycles 9 A AC-3 à Ue <= 440 V
• Puissance dissipée par pôle : 0.2 W AC-3 / 1.56 W AC-1
• Couvercle de protection : Avec
• Support de montage : Platine / Rail
• Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
• Certifications du produit : BV / CCC / CSA / DNV / GL / GOST / RINA / UL / LROS
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
• Temps de fonctionnement : 53.55...72.45 ms fermeture / 16...24 ms ouverture
• Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
• Durée de vie mécanique : 30 Mcycles
• Vitesse de commande : 3600 cyc/h à <= 60 °C

Caractéristiques complémentaires :

• Technologie bobine : Suppresseur à diode de limite de crête bidirectionnel incorporé
• Plage de tension du circuit de commande : 0,1 à 0,25 Uc à 60 °C perte de niveau / 0,7 à 1,25 Uc à 60 °C opérationnel
• Constante de temps : 28 ms
• Consommation moyenne à l'appel en w : 5.4 W à 20 °C
• Consommation moyenne au maintien en w : 5.4 W à 20 °C
• Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 / Type contact miroir (1 ''O'') conformément à IEC 60947-4-1
• Fréquence circuit signalisation : 25...400 Hz
• Courant commuté minimum : 5 mA pour circuit de signalisation
• Tension de commutation minimale : 17 V pour circuit de signalisation
• Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
• Résistance d'isolement : > 10 M' pour circuit de signalisation

Référence : SCHLC1D09BD (Schneider-Electric)

Ancien produit : Telemecanique LC1D09BD
