Disjoncteur tétrapolaire Schneider A9F77410 – 4P – 10 A – courbe C – 6 kA (Ics) / 10 kA (Icu) – 400 V AC – Acti9 iC60N
Disjoncteur tétrapolaire Schneider A9F77410 – 4P – 10 A – courbe C – 6 kA (Ics) / 10 kA (Icu) – 400 V AC – Acti9 iC60N
Disjoncteur tétrapolaire Schneider A9F77410 – 4P – 10 A – courbe C – 6 kA (Ics) / 10 kA (Icu) – 400 V AC – Acti9 iC60N
Disjoncteur tétrapolaire Schneider A9F77410 – 4P – 10 A – courbe C – 6 kA (Ics) / 10 kA (Icu) – 400 V AC – Acti9 iC60N
Disjoncteur tétrapolaire Schneider A9F77410 – 4P – 10 A – courbe C – 6 kA (Ics) / 10 kA (Icu) – 400 V AC – Acti9 iC60N

Photo(s) non contractuelle(s)

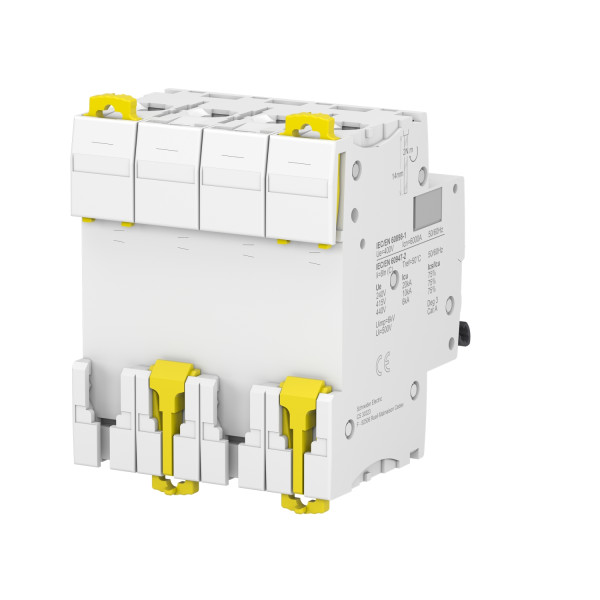

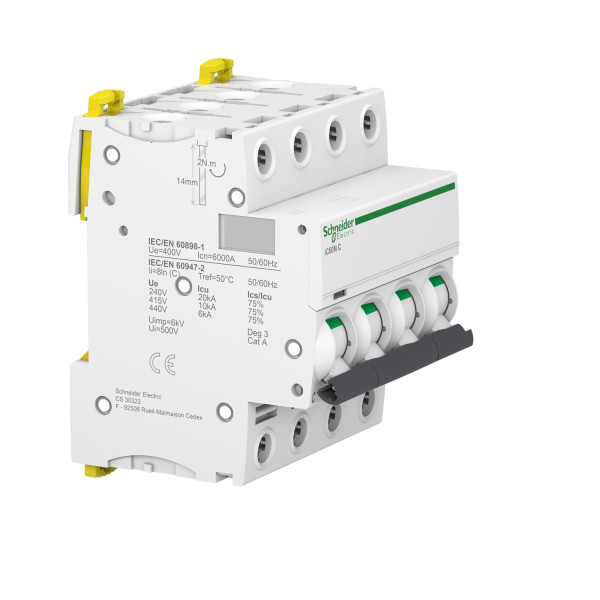

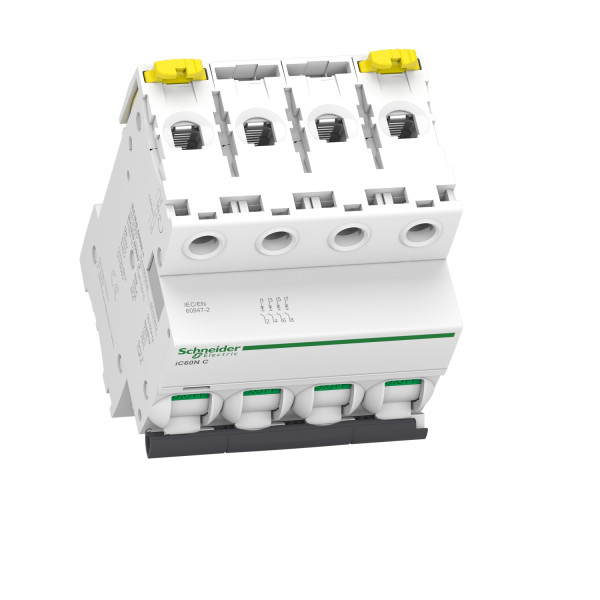

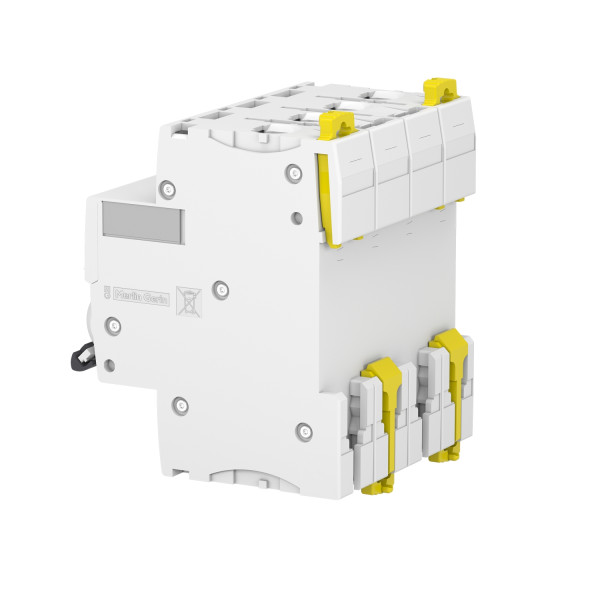

Disjoncteur tétrapolaire Schneider A9F77410 – 4P – 10 A – courbe C – 6 kA (Ics) / 10 kA (Icu) – 400 V AC – Acti9 iC60N

55.75 € HT 66.90 € TTC

48.25 € HT 57.90 € TTC

Marque Schneider Electric

Référence A9F77410

EAN 3606480094309

Commande min. 1

Offre limitée - Il reste 12 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Schneider Electric

SCHA9A26478

ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc

Non géré en stock
A commander

56.97 € HT 68.36 € TTC

Schneider Electric

SCHA9A26897

Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink

Non géré en stock
A commander

43.97 € HT 52.76 € TTC

Schneider Electric

SCHA9A26904

Contact auxiliaire Acti9 iOF 1oc 100ma to 6a, ac-dc

Offre limitée
189 produit(s) disponible(s)

7.82 € HT 9.38 € TTC

Schneider Electric

SCHA9A26907

Contact signal-défaut Clario iC40 & Acti9 iC60 100ma to 6a, ac-dc Schneider

En stock
348 produit(s) disponible(s)

14.17 € HT 17.00 € TTC

Schneider Electric

SCHA9A26909

Contact double Schneider Electric Acti9 auxiliaire iOF/SD+OF signal défaut ou ouvert/fermé - Courant 100mA à 6A ca/dc

En stock
108 produit(s) disponible(s)

28.25 € HT 33.90 € TTC

Schneider Electric

SCHA9A26914

Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc

En stock
1 produit(s) disponible(s)

37.38 € HT 44.86 € TTC

Schneider Electric

SCHA9A26917

Acti9 isd bas niveau 1oc 2to100ma ac-dc

Non géré en stock
A commander

46.02 € HT 55.22 € TTC

Schneider Electric

SCHA9A26919

Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc

Non géré en stock
A commander

63.57 € HT 76.28 € TTC

-10%

Schneider Electric

SCHA9A26946

Déclencheur à émission de tension Schneider Acti9 iMX+OF 100-415V AC

Offre limitée
13 produit(s) disponible(s)

28.55 € HT 34.26 € TTC

25.57 € HT 30.68 € TTC

Schneider Electric

SCHA9A26970

Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60

Non géré en stock
A commander

73.35 € HT 88.02 € TTC

Schneider Electric

SCHA9A27003

Acti9, platine débrochable 18mm pour iC60 et iID

Non géré en stock
A commander

75.63 € HT 90.76 € TTC

Schneider Electric

SCHA9A27062

Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID

Non géré en stock
A commander

22.13 € HT 26.56 € TTC

Schneider Electric

SCHA9MEM1570

Capteur de Mesure Radio-Fréquence 3 P+N 63 A PowerTag Schneider – pour Vigi DT40/iC60 – am/av

Non géré en stock
A commander

281.48 € HT 337.78 € TTC

Schneider Electric

SCHA9Q11425

Bloc Différentiel 4 P 25 A 30 mA Type AC 400 à 415 V Acti9 Vigi iC60 Schneider

En stock
3 produit(s) disponible(s)

112.90 € HT 135.48 € TTC

Schneider Electric

SCHA9Q11440

Bloc Différentiel 4 P 40 A 30 mA Type AC 400 à 415 V Acti9 Vigi iC60 Schneider

En stock
5 produit(s) disponible(s)

125.53 € HT 150.64 € TTC

Schneider Electric

SCHA9Q14425

Bloc Différentiel 4 P 25 A 300 mA Type AC 400 à 415 V Acti9 Vigi iC60 Schneider

En stock
9 produit(s) disponible(s)

178.63 € HT 214.36 € TTC

Schneider Electric

SCHA9Q14440

Bloc Différentiel 4 P 40 A 300 mA Type AC 230 à 240 V ou 400 à 415 V Acti9 Vigi iC60 Schneider

4,0 (1)

En stock
3 produit(s) disponible(s)

107.18 € HT 128.62 € TTC

-28%

Schneider Electric

SCHA9V14463

Bloc Différentiel 4 P 63 A 300 mA Type AC 230 à 240 V ou 400 à 415 V Acti9 Vigi iC60 Schneider

Offre limitée
3 produit(s) disponible(s)

146.64 € HT 175.97 € TTC

104.92 € HT 125.90 € TTC

Schneider Electric

SCHA9XPH424

Peigne à dents Schneider Acti9 iC60 4P 100A 24 modules de 18mm

Rupture temporaire
A commander

19.08 € HT 22.90 € TTC

Description

Le disjoncteur tétrapolaire Schneider A9F77410, de la gamme Acti9 iC60N, offre une protection efficace des circuits triphasés + neutre contre les surcharges et courts-circuits. Avec une intensité de 10 A, une courbe C et une tension de 400 V AC, il présente un pouvoir de coupure de 6 kA (Ics) / 10 kA (Icu). Idéal pour les installations tertiaires et industrielles, ce modèle 4 pôles garantit fiabilité, compacité et sécurité, avec un montage standard sur rail DIN. Format 4 modules.

caractéristiques principales

disjoncteur 4 pôles – 10 a – courbe c

Ce disjoncteur **4P (3 phases + neutre)** est calibré à 10 A, avec une **courbe C**, idéale pour les charges courantes (éclairage, prises, appareils avec courant d’appel modéré).

pouvoir de coupure 6 ka / 10 ka

Il possède un pouvoir de coupure de 6 kA en service (Ics) et 10 kA en ultime (Icu), conforme aux exigences de la norme **NF EN 60898-1**, garantissant une protection même en cas de défaut sévère.

tension nominale 400 v ac

Conçu pour les circuits **triphasés 400 V**, il est idéal pour les applications tertiaires et industrielles où une coupure tétrapolaire est nécessaire pour garantir la sécurité des équipements et des personnes.

avantages du produit

✔ Protection complète : contre les surintensités, surcharges et courts-circuits.
✔ Haute fiabilité : technologie Acti9 avec déclenchement rapide et stable.
✔ Montage universel : format modulaire 4 modules – compatible rail DIN.

applications

Le disjoncteur A9F77410 est adapté pour :

  • Circuits triphasés + neutre en bâtiment tertiaire
  • Petits moteurs ou groupes à faible intensité
  • Tableaux divisionnaires industriels
  • Installations techniques nécessitant une coupure globale 4P

caractéristiques techniques

  • Référence : Schneider A9F77410
  • Gamme : Acti9 iC60N
  • Type : Disjoncteur tétrapolaire
  • Nombre de pôles : 4P (3P + N)
  • Courant nominal : 10 A
  • Courbe : C
  • Tension : 400 V AC
  • Fréquence : 50/60 Hz
  • Pouvoir de coupure Ics : 6 kA
  • Pouvoir de coupure Icu : 10 kA
  • Largeur : 4 modules (72 mm)
  • Montage : rail DIN
  • Normes : NF EN 60898-1, CE, RoHS

installation

1. Monter le disjoncteur sur un rail DIN standard dans le tableau.
2. Raccorder les phases et le neutre sur les bornes d’entrée (arrivée haute).
3. Connecter les charges sur les bornes de sortie (départ bas).
4. Serrer les bornes à vis au couple recommandé.
5. Vérifier le déclenchement et la continuité avant mise sous tension.

Produits de la même catégorie

Schneider Electric

SCHA9F77210

Disjoncteur 2P 10 A Courbe C Acti9 iC60N Schneider

En stock
3 produit(s) disponible(s)

25.24 € HT 30.29 € TTC

Schneider Electric

SCHA9N18375

Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 100 A - Courbe C - 10 kA

En stock
2 produit(s) disponible(s)

417.69 € HT 501.23 € TTC

Schneider Electric

SCHA9F77316

Disjoncteur 3P 16 A Courbe C Acti9 iC60N Schneider

En stock
3 produit(s) disponible(s)

65.99 € HT 79.19 € TTC

Schneider Electric

SCHA9F77232

Disjoncteur 2P 32A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)

En stock
12 produit(s) disponible(s)

28.75 € HT 34.50 € TTC

Schneider Electric

SCHA9N18373

Disjoncteur Blanc 4P C120 Acti9 Schneider Electric - 80 A - courbe C - 10 kA

En stock
2 produit(s) disponible(s)

358.79 € HT 430.55 € TTC

Schneider Electric

SCHA9F75216

Disjoncteur 2P 16 A Courbe D Acti9 iC60N Schneider

En stock
5 produit(s) disponible(s)

15.42 € HT 18.50 € TTC

Schneider Electric

SCHA9F75440

Disjoncteur 4P 40 A Courbe D Acti9 iC60N Schneider

En stock
7 produit(s) disponible(s)

49.92 € HT 59.90 € TTC

Schneider Electric

SCHA9F75463

Disjoncteur 4P 63 A Courbe D Acti9 iC60N Schneider

En stock
6 produit(s) disponible(s)

77.50 € HT 93.00 € TTC

Schneider Electric

SCHA9F74201

Disjoncteur 2P 1 A Courbe C Acti9 iC60N Schneider

En stock
4 produit(s) disponible(s)

22.44 € HT 26.93 € TTC

Schneider Electric

SCHA9F75220

Acti9, iC60N disjoncteur 2P 20A courbe D

En stock
14 produit(s) disponible(s)

14.92 € HT 17.90 € TTC

Schneider Electric

SCHA9F75425

Disjoncteur 4P 25 A Courbe D Acti9 iC60N Schneider

En stock
7 produit(s) disponible(s)

34.07 € HT 40.88 € TTC

Schneider Electric

SCHA9N18377

Disjoncteur Blanc 4 P C120 Acti 9 Schneider Electric - 125 A - Courbe C - 10 kA

En stock
1 produit(s) disponible(s)

508.81 € HT 610.57 € TTC

Legrand

LEG407784

Disjoncteur DX3 6000 -vis/vis- 2p-230/400v~ -16a-10ka - courbe c - protect départ

En stock
3 produit(s) disponible(s)

26.65 € HT 31.98 € TTC

Schneider Electric

SCHA9F77332

Disjoncteur 3P 32 A Courbe C Acti9 iC60N Schneider

En stock
35 produit(s) disponible(s)

48.39 € HT 58.07 € TTC

Schneider Electric

SCHA9F75225

Disjoncteur 2P 25 A Courbe D Acti9 iC60N Schneider

En stock
1 produit(s) disponible(s)

18.75 € HT 22.50 € TTC

Schneider Electric

SCHA9F75202

Disjoncteur 2P 2 A Courbe D Acti9 iC60N Schneider

En stock
10 produit(s) disponible(s)

74.27 € HT 89.12 € TTC

Ils ont aussi acheté...

Schneider Electric

SCHR9PFC610

Disjoncteur Modulaire 1P+N 10 A Courbe C Peignable Resi9 XP Schneider

4,5 (6)

En stock
491 produit(s) disponible(s)

7.92 € HT 9.50 € TTC

Schneider Electric

SCHR9PFC616

Disjoncteur Modulaire 1P+N 16 A Courbe C Peignable Resi9 XP Schneider

5,0 (4)

En stock
1073 produit(s) disponible(s)

7.92 € HT 9.50 € TTC

-45%

Schneider Electric

SCHA9F77420

Disjoncteur 4P 20A Courbe C – Schneider Acti9 iC60N 400VCA, 6000A (10kA)

Offre limitée
10 produit(s) disponible(s)

83.01 € HT 99.61 € TTC

45.83 € HT 55.00 € TTC

-18%

Schneider Electric

SCHA9R11440

Interrupteur Différentiel 4P 40 A 30 mA Type AC Acti9 iiD Schneider

5,0 (6)

Offre limitée
1 produit(s) disponible(s)

54.08 € HT 64.90 € TTC

44.08 € HT 52.90 € TTC

Schneider Electric

SCHLGY410028

Répartiteur Étagé Tétrapolaire Blanc Linergy DS Schneider Electric - 4x7 Trous 100A

4,5 (2)

En stock
39 produit(s) disponible(s)

19.08 € HT 22.90 € TTC

ZFORFAITCOUPE

Forfait Coupe

4,3 (52)

Rupture temporaire
A commander

6.90 € HT 8.28 € TTC

Les avis clients

Caractéristiques techniques

Type de tension Ac/dc
Profondeur d'encastrement 44,5 mm
Calibre/courant nominal assigné (in) 10,0 A
Tension assignée (ue) 400,0 V
Fréquence 60,0 MHz
Fréquence 50 MHz
Caractéristique de déclenchement (type/courbe) C
Tension d'isolement assignée (ui) 500,0 V
Classe de limitation d'énergie (i²t) 3,0
Catégorie de surtension 4,0
Degré de pollution 3,0
Largeur en nombre de modules 4,0
Indice de protection (ip) Ip20
Nombre de pôles protégés 4,0
Pôle neutre sectionné simultanément Non
Adapté à une installation encastrée Non
Section de raccordement cable rigide 25,0 mm²
Section de raccordement cable rigide 1 mm²
Section de raccordement cable souple 16,0 mm²
Section de raccordement cable souple 1 mm²
Température ambiante en fonctionnement 70,0 °C
Température ambiante en fonctionnement 35 °C
Produits auxiliaires associables Oui
Nombre de pôles (total) 4,0
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) 6,0 kA
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) 6,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) 20,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) 10,0 kA
Tension assignée de tenue aux chocs (uimp) 6,0 kV
Antidéflagration Non
Montage encastré Non
