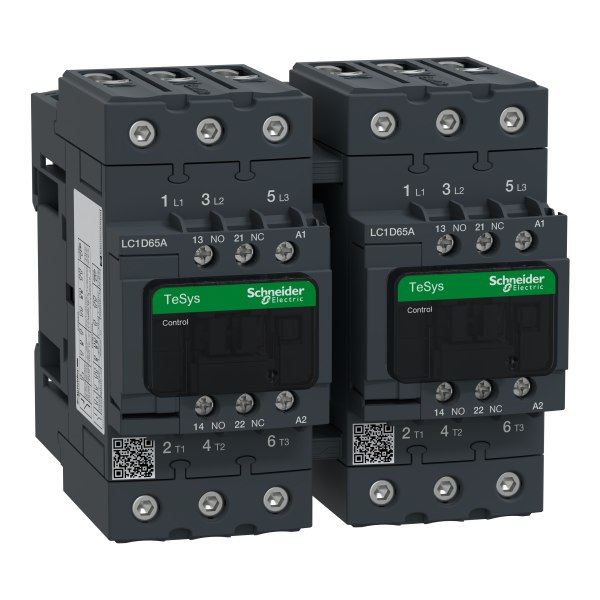

Cont inv everlink 3p ac3 440v 65a bob 230v ca-50/60hz
786.02 € TTC
Marque : Schneider Electric
Référence : LC2D65AP7
EAN : 3389119409674
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LC2D65AP7
EAN : 3389119409674
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 1572 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique LC2D65AP7
- Gamme : TeSys
- Product name : TeSys D
- Type de produit ou de composant : Contacteur-inverseur
- Nom abrégé d'appareil : LC2D
- Application du contacteur : Commande du moteur / Charge résistive
- Catégorie d'emploi : AC-1 / AC-3
- Présentation du produit : Préassemblé avec jeu de barres d'inversion
- Description des pôles : 3P
- Composition des pôles : 3F
- [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz pour circuit de puissance / <= 300 V DC pour circuit de puissance
- [ie] courant assigné d'emploi :
- Puissance moteur kw : 30 kW à 380...400 V AC 50/60 Hz / 37 kW à 500 V AC 50/60 Hz / 37 kW à 660...690 V AC 50/60 Hz / 18.5 kW à 220...230 V AC 50/60 Hz / 37 kW à 415...440 V AC 50/60 Hz
- Puissance moteur hp : 40 hp à 460/480 V AC 50/60 Hz pour 3 phases moteurs / 5 hp à 115 V AC 50/60 Hz pour monophasé moteurs / 10 hp à 230/240 V AC 50/60 Hz pour monophasé moteurs / 20 hp à 200/208 V AC 50/60 Hz pour 3 phases moteurs / 20 hp à 230/240 V AC 50/60 Hz pour 3 phases moteurs / 50 hp à 575/600 V AC 50/60 Hz pour 3 phases moteurs
- Control circuit type :
- Tension circuit de commande : 230 V AC 50/60 Hz
- Composition contact auxiliaire : 1F+1O
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
- Catégorie de surtension : III
- [ith] courant thermique conventionnel : 80 A à <= 60 °C pour circuit de puissance / 10 A à <= 60 °C pour circuit de signalisation
- Pouvoir nominal d'enclenchement irms : 1000 A à 440 V pour circuit de puissance conformément à IEC 60947 / 140 A AC pour circuit de signalisation conformément à IEC 60947-5-1 / 250 A DC pour circuit de signalisation conformément à IEC 60947-5-1
- Pouvoir assigné de coupure : 1000 A à 440 V pour circuit de puissance conformément à IEC 60947
- [icw] courant assigné de courte durée admissible : 100 A 1 s circuit de signalisation / 120 A 500 ms circuit de signalisation / 140 A 100 ms circuit de signalisation / 520 A <= 40 °C 10 s circuit de puissance / 900 A <= 40 °C 1 s circuit de puissance / 110 A <= 40 °C 10 min circuit de puissance / 260 A <= 40 °C 1 min circuit de puissance
- Calibre du fusible à associer : 125 A gG à <= 690 V coordination type 1 pour circuit de puissance / 125 A gG à <= 690 V coordination type 2 pour circuit de puissance / 10 A gG pour circuit de signalisation conformément à IEC 60947-5-1
- Impédance moyenne : À 50 Hz - Ith 80 A pour circuit de puissance
- [ui] tension assignée d'isolement : 600 V pour circuit de puissance certifications CSA / 600 V pour circuit de puissance certifications UL / 690 V pour circuit de puissance conformément à IEC 60947-4-1 / 690 V pour circuit de signalisation conformément à IEC 60947-1 / 600 V pour circuit de signalisation certifications CSA / 600 V pour circuit de signalisation certifications UL
- Durée de vie électrique : 1.45 Mcycles 65 A AC-3 à Ue <= 440 V / 1.4 Mcycles 80 A AC-1 à Ue <= 440 V
- Puissance dissipée par pôle : 6.3 W AC-3 / 9.6 W AC-1
- Couvercle de protection : Avec
- Type de verrouillage : Mécanique
- Support de montage : Platine / Rail
- Normes : EN 60947-4-1 / EN 60947-5-1 / IEC 60947-4-1 / IEC 60947-5-1 / UL 508 / CSA C22.2 No 14
- Certifications du produit : CCC / CSA / GOST / UL
- Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 2 câble(s) 1...25 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm / Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / Circuit de puissance : 8 N.m - sur connecteurs à vis BTR EverLink - câble 25...35 mm² hexagonal 4 mm / Circuit de puissance : 5 N.m - sur connecteurs à vis BTR EverLink - câble <= 25 mm² hexagonal 4 mm
- Temps de fonctionnement : 12...26 ms fermeture / 4...19 ms ouverture
- Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale conformément à EN/ISO 13849-1 / B10d = 20000000 cycle contacteur avec charge mécanique conformément à EN/ISO 13849-1
- Durée de vie mécanique : 6 Mcycles
- Vitesse de commande : 3600 cyc/h à <= 60 °C
- Technologie bobine : Sans module d'antiparasitage intégré
- Plage de tension du circuit de commande : 0,3 à 0,6 Uc à 60 °C perte de niveau 50/60 Hz / 0,8 à 1,1 Uc à 60 °C opérationnel 50 Hz / 0,85...1,1 Uc à 60 °C opérationnel 60 Hz
- Consommation moyenne à l'appel en va : 140 VA à 20 °C (cos ' 0.75) 60 Hz / 160 VA à 20 °C (cos ' 0.75) 50 Hz
- Consommation moyenne au maintien en va : 13 VA à 20 °C (cos ' 0.3) 60 Hz / 15 VA à 20 °C (cos ' 0.3) 50 Hz
- Dissipation thermique : 4...5 W à 50/60 Hz
- Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) conformément à IEC 60947-5-1 / Type contact miroir (1 ''O'') conformément à IEC 60947-4-1
- Fréquence circuit signalisation : 25...400 Hz
- Courant commuté minimum : 5 mA pour circuit de signalisation
- Tension de commutation minimale : 17 V pour circuit de signalisation
- Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
- Résistance d'isolement : > 10 M' pour circuit de signalisation
Ancien produit : Telemecanique LC2D65AP7
Référence Schneider Electric LC2D65AP7 / SCHLC2D65AP7
Caractéristiques techniques du produit :
Contacteurs Assemblés | |
---|---|
Fonction | Contacteur-inverseur |
Puissance de fonctionnement nominale, ac-3, 400 v | 30,0 kW |
Courant de fonctionnement nominal ca-3, 400 v | 65,0 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 230,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 230 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 230,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 230 V |
Indice de protection (ip) | Ip20 |
Type de raccordement du circuit principal | Raccordement à vis |
Type de tension d'actionnement | Ac |
Degré de protection (nema) | Autre |
Puissance de fonctionnement nominale nema | 29,8 kW |
Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
Montage possible sur barres profilées | Oui |
Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
Courant de fonctionnement nominal ca-1, 400 v | 80,0 A |
