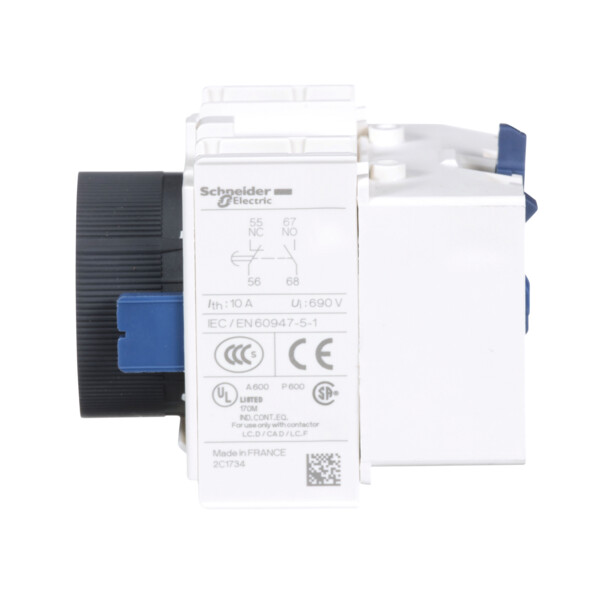

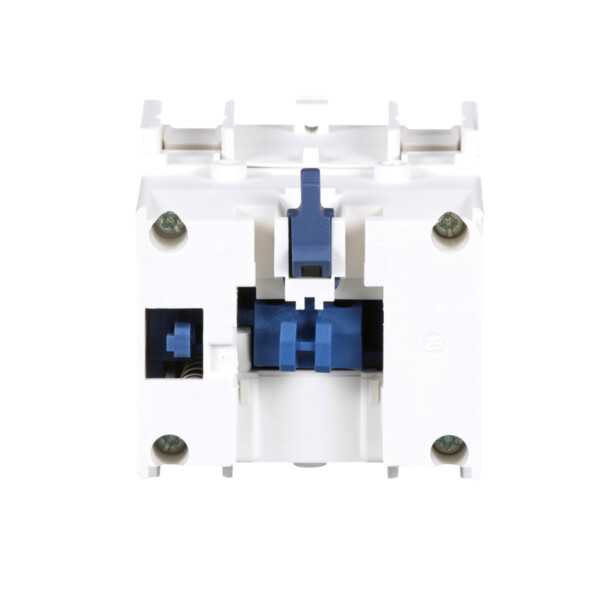

Bloc de Contacts Auxiliaires Borniers à Vis-Etriers TeSys D Schneider Electric

Ce bloc de contacts auxiliaires TeSys D, de la marque Schneider Electric, est un complément d’appareil servant à déclencher sa mise en marche et arrêt. Il se monte sur le front de l’appareil et se raccorde à ses bornes pour pouvoir l’actionner automatiquement. Ce dispositif permet propose un contact temporisé avec une plage de 0,1 à 30 secondes. Ce bloc de contacts auxiliaires possède 2 pôles ouvert et fermé pour l’excitation et la désexcitation du contact sur un circuit de 10 A, avec une tension assignée de 690 V. Il se raccorde sur l’appareil à commander à l’aide de ses borniers à vis-étriers d’une capacité de 1 à 2,5 mm2.

Les + du produit :

• Action temporisée
• Borniers à vis-étriers

Caractéristiques principales :

• Gamme : TeSys
• Type de produit ou de composant : Bloc de contact auxiliaire temporisation
• Composition des pôles : 1F+1O
• Mode de raccordement Borniers à vis-étrier 1 câble 1...2.5 mm² :
  • rigidité du câble: souple - avec extrémité de câble /
  • rigidité du câble: souple - sans extrémité de câble /
  •  rigidité du câble: rigide - avec extrémité de câble /
  • rigidité du câble: rigide - sans extrémité de câble /
  • rigidité du câble: souple - avec extrémité de câble /
  • rigidité du câble: souple - sans extrémité de câble /
  • rigidité du câble: rigide - avec extrémité de câble /
  • rigidité du câble: rigide - sans extrémité de câble

Caractéristiques complémentaires :

• Emplacement de montage : Façade
• [ui] tension assignée d'isolement : 690 V - conformément à IEC 60947-5-1 / 600 V - certifications CSA / 600 V - certifications UL
• [ue] tension assignée d'emploi : 690 V AC 25...400 Hz
• [ith] courant thermique conventionnel : 10 A à <= 60 °C
• Pouvoir nominal d'enclenchement irms : 140 A à <= 690 V AC conformément à IEC 60947-5-1 / 250 A à <= 690 V DC conformément à IEC 60947-5-1
• Courant temporaireadmissible : 100 A à -5...60 °C 1 s / 120 A à -5...60 °C 500 ms / 140 A à -5...60 °C 100 ms
• Type de protection : Fusible gG <= 10 A valeur selon la tension de fonctionnement pour Ue <= 690 V
• Calibre du fusible à associer : 10 A gG IEC 60947-5-1
• Durée de vie mécanique : 5 Mcycles
• Courant commuté minimum : 5 mA
• Tension de commutation minimale : 17 V
• Temps de non-chevauchement : 1.5 ms sur désexcitation (non-chevauchement entre contact NC et NO) / 1.5 ms sur excitation (non-chevauchement entre contact NC et NO)
• Type de minuterie : Établissement
• Domaine de réglage de la temporisation : 0.1...30 s
• Résistance d'isolement : > 10 M'
• Masse du produit : 0.06 kg

Référence : SCHLADT2 (Schneider-Electric)

Ancien produit : Telemecanique LADT2
