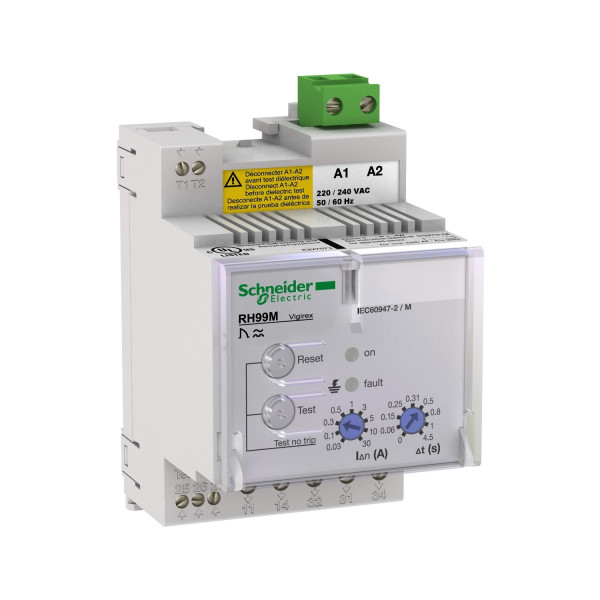

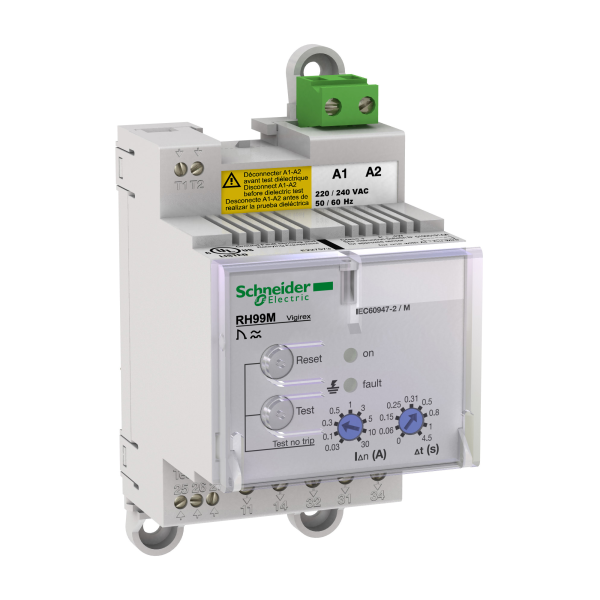

Schneider electric vigirex rh99m 48vca sensibilité 0,03-30a réarmement manuel
SCH56171 - Schneider Electric
N/C
Marque : Schneider Electric
Référence : 56171
EAN : 3303430561712
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : 56171
EAN : 3303430561712
Minimum de commande : 1
> Fiche E-Catalogue
|
Prix sur consultation |
Descriptif
Caractéristiques principales :
Ancien produit : Merlin Gerin 56171
- Utilisation du relais : Relais de protection de courant résiduel
- Gamme de produits : Vigirex
- Nom abrégé d'appareil : RH99M
- Schéma de liaison à la terre : IT / TN-S / TT
- [ue] tension assignée d'emploi : 48 V AC 50/60 Hz
- Seuil de détection de courant de défaut : 80...100 % d'IDn
- Classe de différentiel : Classe A si / Classe AC
- Type d'ajustement de la sensibilité du défaut terre : Réglable 9
- Type de réglage de la temporisation de fuite à la terre résiduelle : Instantané 0.03 A / Réglable 9 positions 0.03...30 A 0...4.5 s
- Test de fonctionnement : Local / Test à distance
- Surveillance : Électronique (continu) / Alimentation puissance (continu) / Lien relais/détecteur (continu)
- [uimp] tension assignéede tenue aux chocs : 8 kV
- Charge minimum : 10 mA à 12 V
- Courant de sortie signalisation : 0,333333333333333
- Catégorie de surtension : IV
- Puissance consommée : 4 W
- Support de montage : Rail DIN
- Protection des règlages : Protégé par cache scellable
- Plage détect courant alarme : 80...100 %
- Pas de 9 mm : 6
- Hauteur : 97 mm
- Largeur : 54 mm
- Profondeur : 74 mm
- Masse du produit : 0.3 kg
- Robustesse mécanique : Tenue au feu conformément à IEC 60695-2-1 / Protection IK 2 joules : IK07 conformément à EN 50102 / Protection IP : IP20 conformément à IEC 60529 / Protection IP : IP30 conformément à IEC 60529 / Protection IP : IP40 conformément à IEC 60529 / Vibrations 13,2 à 100 Hz : 0,7 g / Vibrations 2 à 13,2 Hz : +/- 1 mm
- Borne de raccordement auxiliaire : Alimentation électrique auxiliaire : bornier 0.2...2.5 mm² (AWG: 24...12) pour souple / Alimentation électrique auxiliaire : bornier 0.2...2.5 mm² (AWG: 24...12) pour rigide / Alimentation électrique auxiliaire : bornier 0.25...2.5 mm² (AWG: 24...12) pour souple / Erreur : bornier à vis 0.2...2.5 mm² (AWG: 24...12) pour souple / Erreur : bornier à vis 0.2...4 mm² (AWG: 24...12) pour rigide / Erreur : bornier à vis 0.25...2.5 mm² (AWG: 24...12) pour souple / Test du relais et remise à zéro des défauts : bornier à vis 0.14...1 mm² (AWG: 26...16) pour souple / Test du relais et remise à zéro des défauts : bornier à vis 0.14...1.5 mm² (AWG: 26...16) pour rigide / Détecteur : bornier à vis 0.14...1 mm² (AWG: 26...16) pour souple / Détecteur : bornier à vis 0.14...1.5 mm² (AWG: 26...16) pour rigide / Présence de tension : bornier à vis 0.2...2.5 mm² (AWG: 24...12) pour souple / Présence de tension : bornier à vis 0.2...4 mm² (AWG: 24...12) pour rigide / Présence de tension : bornier à vis 0.25...2.5 mm² (AWG: 24...12) pour souple / Test du relais et remise à zéro des défauts : bornier à vis 0.25...0.5 mm² (AWG: 26...16) pour souple / Détecteur : bornier à vis 0.25...0.5 mm² (AWG: 26...16) pour souple
- Longueur de dénudage des fils : Alimentation électrique auxiliaire : 7 mm haut / Erreur : 8 mm bas / Test du relais et remise à zéro des défauts : 5 mm bas / Détecteur : 5 mm haut / Présence de tension : 8 mm bas
- Couple de serrage : Alimentation électrique auxiliaire : 0.6 N.m haut / Erreur : 0.6 N.m bas / Test du relais et remise à zéro des défauts : 0.25 N.m bas / Détecteur : 0.25 N.m haut / Présence de tension : 0.6 N.m bas
Ancien produit : Merlin Gerin 56171
Référence Schneider Electric 56171 / SCH56171
Caractéristiques techniques du produit :
| Relais de surveillance de courant différentiel | |
|---|---|
| Largeur | 54,0 mm |
| Fonction | Pour réseaux à tension alternative |
| Hauteur | 97,0 mm |
| Profondeur | 74,0 mm |
| Fréquence assignée | 400,0 Hz |
| Fréquence assignée | 50,0 Hz |
| Avec pinces amovibles | Oui |
| Mémorisation possible des défaillances | Non |
| Affichage du courant différentiel | Non |
| Finition du raccordement électrique | Raccordement à vis |
| Tension assignée (ue) | 1000,0 V |
| Tension assignée (ue) | 1000,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 48,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 48,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 48,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 48,0 V |
| Délai de temporisation du déclenchement max. admissible | 4,82 s |
| Délai de temporisation du déclenchement min. réglable | 0,0 s |
| Valeur de fonctionnement intensité de courant 1 | 30,0 mA |
| Valeur de fonctionnement intensité de courant 1 | 30,0 mA |
| Valeur de fonctionnement intensité de courant 2 | 30,0 mA |
| Valeur de fonctionnement intensité de courant 2 | 30000,0 mA |
| Type de tension d'actionnement | Ac |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant que contacts à fermeture | 1,0 |
| Nombre de contacts en tant qu'inverseurs | 1,0 |
