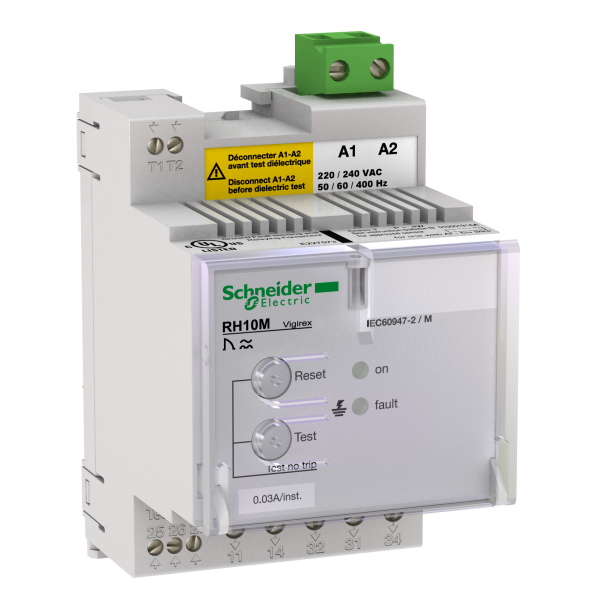

Schneider electric vigirex rh10m 380-415vac sensibilité 0,3a instantané
SCH56145 - Schneider Electric
N/C
Marque : Schneider Electric
Référence : 56145
EAN : 3303430561453
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : 56145
EAN : 3303430561453
Minimum de commande : 1
> Fiche E-Catalogue
|
Prix sur consultation |
Descriptif
Caractéristiques principales :
Gamme : Vigirex
Gamme de produits : Vigirex
Nom de l'appareil : RH10M
Fonction produit : Relais différentiel de signalisation et protection
Compatibilité de gamme : Vigirex RH TOA capteur de courant différentielleVigirex RH A capteur de courant différentielle
Utilisation du relais : Relais de protection différentielle
Caractéristiques complémentaires :
Schéma de liaison à la terre : ITTN-STT
[us] tension d'alimentation : 380...415 V CA à 50/60 Hz
Puissance consommée en va maximale : 4 VA
Type de mesure : Mesure interne du courant de défaut de la terre 80 à 100 %
Type de réglage de la temporisation protection différentielle : Instantané 0,3 A
Test de fonctionnement : LocalTest à distance
Surveillance : Électronique (continu)Alimentation puissance (continu)Lien relais/détecteur (continu)
[ithe] courant thermique d'emploi sous enveloppe : 8 A
Charge minimum : 10 mA à 12 V
Poids : 0,3 kg
Robustesse mécanique : Tenue au feu conformément à IEC 60695-2-1Protection IK 2 joules IK07 se conformer à EN 50102Protection IP IP20 se conformer à IEC 60529Protection IP IP30 se conformer à IEC 60529Protection IP IP40 se conformer à IEC 60529Vibrations 13,2 à 100 Hz 0,7 gVibrations 2 à 13,2 Hz +/- 1 mm
Type : Classe A siClasse AC
Catégorie de surtension : IV
Protection des réglages : Protégé par cache scellable
Support de montage : Rail DIN
Hauteur : 97 mm
Largeur : 54 mm
Profondeur : 74 mm
Pas de 9 mm : 6
Mode de raccordement : Bornier alimentation électrique auxiliaire 0,2…2,5 mm² souple AWG 24 à AWG 12Bornier alimentation électrique auxiliaire 0,2…2,5 mm² rigide AWG 24 à AWG 12Bornes à vis erreur 0,2…2,5 mm² souple AWG 24 à AWG 12Bornes à vis erreur 0,2…4 mm² rigide AWG 24 à AWG 12Bornes à vis test du relais et remise à zéro des défauts 0,14…1 mm² souple AWG 26...AWG 16Bornes à vis test du relais et remise à zéro des défauts 0,14…1,5 mm² rigide AWG 26...AWG 16Bornes à vis détecteur 0,14…1 mm² souple AWG 26...AWG 16Bornes à vis détecteur 0,14…1,5 mm² rigide AWG 26...AWG 16Bornes à vis présence de tension 0,2…2,5 mm² souple AWG 24 à AWG 12Bornes à vis présence de tension 0,2…4 mm² rigide AWG 24 à AWG 12Bornier alimentation électrique auxiliaire 0,25…2,5 mm² souple AWG 24 à AWG 12Bornes à vis erreur 0,25…2,5 mm² souple AWG 24 à AWG 12Bornes à vis test du relais et remise à zéro des défauts 0,25…0,5 mm² souple AWG 26...AWG 16Bornes à vis détecteur 0,25…0,5 mm² souple AWG 26...AWG 16Bornes à vis présence de tension 0,25…2,5 mm² souple AWG 24 à AWG 12
Longueur de dénudage des fils : Alimentation électrique auxiliaire : 7 mm hautTest du relais et remise à zéro des défauts : 5 mm basDétecteur : 5 mm hautErreur : 8 mm basPrésence de tension : 8 mm bas
Couple de serrage : Alimentation électrique auxiliaire : 0,6 N.m hautErreur : 0,6 N.m basTest du relais et remise à zéro des défauts : 0,25 N.m basDétecteur : 0,25 N.m hautPrésence de tension : 0,6 N.m bas
Gamme : Vigirex
Gamme de produits : Vigirex
Nom de l'appareil : RH10M
Fonction produit : Relais différentiel de signalisation et protection
Compatibilité de gamme : Vigirex RH TOA capteur de courant différentielleVigirex RH A capteur de courant différentielle
Utilisation du relais : Relais de protection différentielle
Caractéristiques complémentaires :
Schéma de liaison à la terre : ITTN-STT
[us] tension d'alimentation : 380...415 V CA à 50/60 Hz
Puissance consommée en va maximale : 4 VA
Type de mesure : Mesure interne du courant de défaut de la terre 80 à 100 %
Type de réglage de la temporisation protection différentielle : Instantané 0,3 A
Test de fonctionnement : LocalTest à distance
Surveillance : Électronique (continu)Alimentation puissance (continu)Lien relais/détecteur (continu)
[ithe] courant thermique d'emploi sous enveloppe : 8 A
Charge minimum : 10 mA à 12 V
Poids : 0,3 kg
Robustesse mécanique : Tenue au feu conformément à IEC 60695-2-1Protection IK 2 joules IK07 se conformer à EN 50102Protection IP IP20 se conformer à IEC 60529Protection IP IP30 se conformer à IEC 60529Protection IP IP40 se conformer à IEC 60529Vibrations 13,2 à 100 Hz 0,7 gVibrations 2 à 13,2 Hz +/- 1 mm
Type : Classe A siClasse AC
Catégorie de surtension : IV
Protection des réglages : Protégé par cache scellable
Support de montage : Rail DIN
Hauteur : 97 mm
Largeur : 54 mm
Profondeur : 74 mm
Pas de 9 mm : 6
Mode de raccordement : Bornier alimentation électrique auxiliaire 0,2…2,5 mm² souple AWG 24 à AWG 12Bornier alimentation électrique auxiliaire 0,2…2,5 mm² rigide AWG 24 à AWG 12Bornes à vis erreur 0,2…2,5 mm² souple AWG 24 à AWG 12Bornes à vis erreur 0,2…4 mm² rigide AWG 24 à AWG 12Bornes à vis test du relais et remise à zéro des défauts 0,14…1 mm² souple AWG 26...AWG 16Bornes à vis test du relais et remise à zéro des défauts 0,14…1,5 mm² rigide AWG 26...AWG 16Bornes à vis détecteur 0,14…1 mm² souple AWG 26...AWG 16Bornes à vis détecteur 0,14…1,5 mm² rigide AWG 26...AWG 16Bornes à vis présence de tension 0,2…2,5 mm² souple AWG 24 à AWG 12Bornes à vis présence de tension 0,2…4 mm² rigide AWG 24 à AWG 12Bornier alimentation électrique auxiliaire 0,25…2,5 mm² souple AWG 24 à AWG 12Bornes à vis erreur 0,25…2,5 mm² souple AWG 24 à AWG 12Bornes à vis test du relais et remise à zéro des défauts 0,25…0,5 mm² souple AWG 26...AWG 16Bornes à vis détecteur 0,25…0,5 mm² souple AWG 26...AWG 16Bornes à vis présence de tension 0,25…2,5 mm² souple AWG 24 à AWG 12
Longueur de dénudage des fils : Alimentation électrique auxiliaire : 7 mm hautTest du relais et remise à zéro des défauts : 5 mm basDétecteur : 5 mm hautErreur : 8 mm basPrésence de tension : 8 mm bas
Couple de serrage : Alimentation électrique auxiliaire : 0,6 N.m hautErreur : 0,6 N.m basTest du relais et remise à zéro des défauts : 0,25 N.m basDétecteur : 0,25 N.m hautPrésence de tension : 0,6 N.m bas
Référence Schneider Electric 56145 / SCH56145
Caractéristiques techniques du produit :
| Relais de surveillance de courant différentiel | |
|---|---|
| Largeur | 54,0 mm |
| Fonction | Pour réseaux à courant triphasé |
| Hauteur | 97,0 mm |
| Profondeur | 74,0 mm |
| Fréquence assignée | 50,0 Hz |
| Fréquence assignée | 60 Hz |
| Avec pinces amovibles | Non |
| Mémorisation possible des défaillances | Non |
| Affichage du courant différentiel | Non |
| Finition du raccordement électrique | Raccordement à vis |
| Tension assignée (ue) | 380,0 V |
| Tension assignée (ue) | 380 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 415,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 415 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 415,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 415 V |
| Délai de temporisation du déclenchement max. admissible | 0,04 s |
| Type de tension d'actionnement | Ac |
| Nombre de contacts en tant que contacts à ouverture | 1,0 |
| Nombre de contacts en tant que contacts à fermeture | 1,0 |
| Nombre de contacts en tant qu'inverseurs | 1,0 |
| Délai de temporisation du déclenchement min. réglable | 0,0 s |
| Valeur de fonctionnement intensité de courant 1 | 0,0 mA |
| Valeur de fonctionnement intensité de courant 2 | 0,0 mA |
