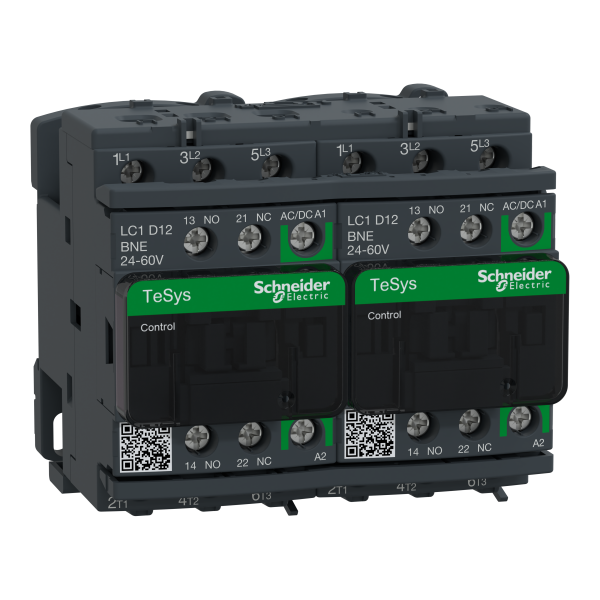

Tesys d - contacteur inverseur - 3p(3 no) - ac3 -
328.45 € TTC
Marque : Schneider Electric
Référence : LC2D12BNE
EAN : 3606480987878
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LC2D12BNE
EAN : 3606480987878
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 656 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 13-18 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Gamme de produits : TeSys D
Gamme : TeSys
Nom du produit : TeSys D Green
Fonction produit : Contacteur-inverseur
Nom abrégé de l'appareil : LC2D
Application du contacteur : Commande du moteurCharge résistive
Catégorie d'emploi : AC-1AC-3
Présentation du produit : Préassemblé avec jeu de barres d'inversion
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 12 A (25 A (
Puissance moteur kw : 3 kW à 220...230 V CA 50/60 Hz7.5 kW à 500 V CA 50/60 Hz7.5 kW à 660...690 V CA 50/60 Hz5.5 kW à 380...400 V CA 50/60 Hz5.5 kW à 415...440 V CA 50/60 Hz
Type de circuit de commande : CA 50/60 Hz CA/CC électroniqueCC CA/CC électronique
Tension circuit de commande : 24...60 V CC24...60 V CA 50/60 Hz
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 25 A à 10 A à 10 A à
Pouvoir nominal d'enclenchement irms : 250 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 105 A 210 A 30 A 61 A 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation
Calibre du fusible à associer : 25 A gG à 40 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
[ui] tension assignée d'isolement : 690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1
Durée de vie électrique : 2.4 Mcycles 9 A AC-3 = 17221650000 cycles 25 A AC-1 = 1722183000 cycles AC-4 = 17221
Puissance dissipée par pôle : 0.36 W AC-31.56 W AC-11.56 W AC-1
Couvercle de protection : Avec
Type de verrouillage : Mécanique
Support de montage : PlatineRail
Normes : EN/IEC 60947-5-1EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
Certifications du produit : ULCSACCCEACKC
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câble
Couple de serrage : Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
Temps de fonctionnement : De 45 à 55 ms fermeture20...90 ms ouverture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 15000000 cycle
Vitesse de commande : 3600 cyc/h à
Caractéristiques complémentaires :
Technologie bobine : Limitation de crête bidirectionnelle intégrée
Plage de tension du circuit de commande : 0,85…1,1 Uc opérationnel à 60 °C, CADe 0,8 à 1,2 Uc opérationnel à 60 °C, CC
Consommation moyenne à l'appel en va : 15 VA à 20 °C 50/60 Hz
Consommation moyenne à l'appel en w : 14 W à 20 °C
Consommation moyenne au maintien en va : 0.9 VA à 20 °C 50/60 Hz
Consommation moyenne au maintien en w : 0.6 W à 20 °C
Dissipation thermique : 0.6 W à 50/60 Hz
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d'isolement : > 10 M? pour circuit de signalisation
Gamme de produits : TeSys D
Gamme : TeSys
Nom du produit : TeSys D Green
Fonction produit : Contacteur-inverseur
Nom abrégé de l'appareil : LC2D
Application du contacteur : Commande du moteurCharge résistive
Catégorie d'emploi : AC-1AC-3
Présentation du produit : Préassemblé avec jeu de barres d'inversion
Description des pôles : 3P
Composition des pôles : 3F
[ue] tension assignée d'emploi :
[ie] courant assigné d'emploi : 12 A (25 A (
Puissance moteur kw : 3 kW à 220...230 V CA 50/60 Hz7.5 kW à 500 V CA 50/60 Hz7.5 kW à 660...690 V CA 50/60 Hz5.5 kW à 380...400 V CA 50/60 Hz5.5 kW à 415...440 V CA 50/60 Hz
Type de circuit de commande : CA 50/60 Hz CA/CC électroniqueCC CA/CC électronique
Tension circuit de commande : 24...60 V CC24...60 V CA 50/60 Hz
Composition contact auxiliaire : 1F+1O
[uimp] tension assignée de tenue aux chocs : 6 kV se conformer à IEC 60947
Catégorie de surtension : III
[ith] courant thermique conventionnel : 25 A à 10 A à 10 A à
Pouvoir nominal d'enclenchement irms : 250 A à 440 V pour circuit de puissance se conformer à IEC 60947140 A CA pour circuit de signalisation se conformer à IEC 60947-5-1250 A CC pour circuit de signalisation se conformer à IEC 60947-5-1
Pouvoir assigné de coupure : 250 A à 440 V pour circuit de puissance se conformer à IEC 60947
[icw] courant assigné de courte durée admissible : 105 A 210 A 30 A 61 A 100 A 1 s circuit de signalisation120 A 500 ms circuit de signalisation140 A 100 ms circuit de signalisation
Calibre du fusible à associer : 25 A gG à 40 A gG à 10 A gG pour circuit de signalisation se conformer à IEC 60947-5-1
Impédance moyenne : 2,5 mOhm à 50 Hz - Ith 25 A pour circuit de puissance
[ui] tension assignée d'isolement : 690 V pour circuit de puissance se conformer à IEC 60947-4-1690 V pour circuit de signalisation se conformer à IEC 60947-1
Durée de vie électrique : 2.4 Mcycles 9 A AC-3 = 17221650000 cycles 25 A AC-1 = 1722183000 cycles AC-4 = 17221
Puissance dissipée par pôle : 0.36 W AC-31.56 W AC-11.56 W AC-1
Couvercle de protection : Avec
Type de verrouillage : Mécanique
Support de montage : PlatineRail
Normes : EN/IEC 60947-5-1EN/IEC 60947-4-1UL 60947-4-1CSA C22.2 No 60947-4-1
Certifications du produit : ULCSACCCEACKC
Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - avec extrémité de câbleTélécommande : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleTélécommande : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: souple - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 1…2,5 mm² - rigidité du câble: souple - avec extrémité de câbleCircuit de puissance : borniers à vis-étrier 1 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câbleCircuit de puissance : borniers à vis-étrier 2 câble(s) 1…4 mm² - rigidité du câble: rigide - sans extrémité de câble
Couple de serrage : Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmCircuit de puissance : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2Télécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mmTélécommande : 1.7 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2
Temps de fonctionnement : De 45 à 55 ms fermeture20...90 ms ouverture
Niveau de fiabilité de la sécurité : B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1
Durée de vie mécanique : 15000000 cycle
Vitesse de commande : 3600 cyc/h à
Caractéristiques complémentaires :
Technologie bobine : Limitation de crête bidirectionnelle intégrée
Plage de tension du circuit de commande : 0,85…1,1 Uc opérationnel à 60 °C, CADe 0,8 à 1,2 Uc opérationnel à 60 °C, CC
Consommation moyenne à l'appel en va : 15 VA à 20 °C 50/60 Hz
Consommation moyenne à l'appel en w : 14 W à 20 °C
Consommation moyenne au maintien en va : 0.9 VA à 20 °C 50/60 Hz
Consommation moyenne au maintien en w : 0.6 W à 20 °C
Dissipation thermique : 0.6 W à 50/60 Hz
Type de contacts auxiliaires : Type branchés mécaniquement (1F+1O) se conformer à IEC 60947-5-1Type contact miroir (1 "O") se conformer à IEC 60947-4-1
Fréquence circuit signalisation : 25 à 400 Hz
Courant commuté minimum : 5 mA pour circuit de signalisation
Tension de commutation minimale : 17 V pour circuit de signalisation
Temps de non-chevauchement : 1,5 ms sur désexcitation (entre contact NC + NO)1,5 ms sur excitation (entre contact NC + NO)
Résistance d'isolement : > 10 M? pour circuit de signalisation
Référence Schneider Electric LC2D12BNE / SCHLC2D12BNE
Caractéristiques techniques du produit :
Contacteurs Assemblés | |
---|---|
Fonction | Contacteur-inverseur |
Puissance de fonctionnement nominale, ac-3, 400 v | 5,5 kW |
Courant de fonctionnement nominal ca-3, 400 v | 12,0 A |
Tension d'alimentation de courant nominal us à ca 50 hz | 60,0 V |
Tension d'alimentation de courant nominal us à ca 50 hz | 60 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 60,0 V |
Tension d'alimentation de courant nominal us à ca 60 hz | 24 V |
Tension d'alimentation de courant nominal us cc | 60,0 V |
Tension d'alimentation de courant nominal us cc | 60 V |
Indice de protection (ip) | Ip20 |
Type de raccordement du circuit principal | Raccordement à vis |
Type de tension d'actionnement | Ac/dc |
Degré de protection (nema) | Autre |
Puissance de fonctionnement nominale nema | 5,59 kW |
Nombre de contacts à fermeture en tant que contacts principaux | 3,0 |
Nombre de contacts ouverture en tant que contacts principaux | 0,0 |
Montage possible sur barres profilées | Oui |
Finition du raccordement électrique du circuit auxiliaire / commande | Raccordement à vis |
Courant de fonctionnement nominal ca-1, 400 v | 25,0 A |
