Photo(s) non contractuelle(s)

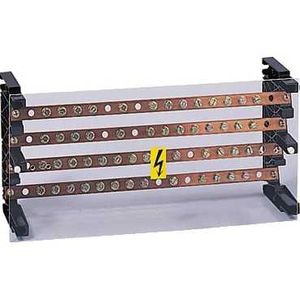

Schneider Electric Répartiteur Étagé 160 A 4P
Non disponible - Produit abandonné
Description
Caractéristiques principales :- Gamme : Linergy
- Nom du produit : BS
- Type de produit ou de composant : Bloc de distribution
- Support de montage : Face arrière pleine / Face arrière rainurée / Montant Prisma
- Mode d'installation : Horizontale / Verticale
- Compatibilité de gamme : Prisma - G / Prisma - P / Prisma - PH / Prisma - Pack / Spacial / TeSys
- Compatibilité produit : Enveloppes Spacial
- Description des pôles : 4P
- [ue] tension assignée d'emploi : 440 V AC
- [ui] tension assignée d'isolement : 750 V AC
- [uimp] tension assignéede tenue aux chocs : 8 kV
- [ie] courant assigné d'emploi : 160 A
- [icw] courant assigné de courte durée admissible : 10 kA 1 s
- [ipk] courant assigné de crête admissible : 30 kA
- I²t à l'enclenchement : 100000000 A².s
- Section du jeu de barre : 15 x 5 mm
- Mode de raccordement : Alimentation : cosse sertie 16...50 mm² / Distribution : trous M6 (phase) , 13 x <= 50 mm² / Alimentation : barres flexibles, 20 x 2 mm
- Hauteur : 235 mm
- Largeur : 470 mm
- Profondeur : 115 mm
Ancien produit : Merlin Gerin 04052
Legrand
LEG404926
Peigne d'alimentation horizontal Legrand HX³ 1P universel phase et neutre longueur 13 modules
4,9 (54)
En stock
2895 produit(s) disponible(s)
2.33 € HT 2.80 € TTC
Cembre
CMBT10-M8
T10M8 - Cosse tubulaire NFC20130 cuivre 10 mm² - Diam. 8 mm
En stock
168 produit(s) disponible(s)
0.27 € HT 0.32 € TTC
Cembre
CMBT16-M8
T16M8 - Cosse tubulaire NFC20130 cuivre 16 mm² - Diam. 8 mm
En stock
383 produit(s) disponible(s)
0.32 € HT 0.38 € TTC
Legrand
LEG411651
Interrupteur différentiel DX3-id - vis/auto départ haut 2p - 230v~ - 63A - type A 30ma - faible encombrement
4,9 (11)
Offre limitée
779 produit(s) disponible(s)
49.17 € HT 59.00 € TTC
42.58 € HT 51.10 € TTC
Chauvin Arnoux
CHXTX0001-Z
Testeur De Tension Et De Continuité A LED TX 01 - Chauvin Arnoux
4,8 (4)
En stock
3 produit(s) disponible(s)
46.08 € HT 55.30 € TTC
Dont éco participation : 0.01 €
Caractéristiques techniques
| Courant nominal | 160 A |
| Mode de pose | Vis |
| Largeur | 470 mm |
| Hauteur | 235 mm |
| Profondeur | 115 mm |
| Type de connexion | Visser |
| Nombre de raccordements 25 mm² | 52 |
| Nombre de raccordements 16 mm² | 52 |
| Nombre de raccordements > 25 mm² | 52 |
| Nombre de pôles | 4 |
| Protégé contre les contacts | Oui |
| Nombre total de raccordements | 52 |
| Nombre de raccordements < 6 mm² | 0 |
| Nombre de raccordements 10 mm² | 0 |
| Nombre de raccords < awg 6 | 0 |
| Nombre de raccords awg 6 | 52 |
| Nombre de raccords awg 4 | 52 |
| Nombre de raccords awg 2 | 52 |
| Nombre de raccords awg 4/0 | 0 |
| Nombre de raccords 250 kcmil | 0 |
| Nombre de raccords > 250 kcmil | 0 |
