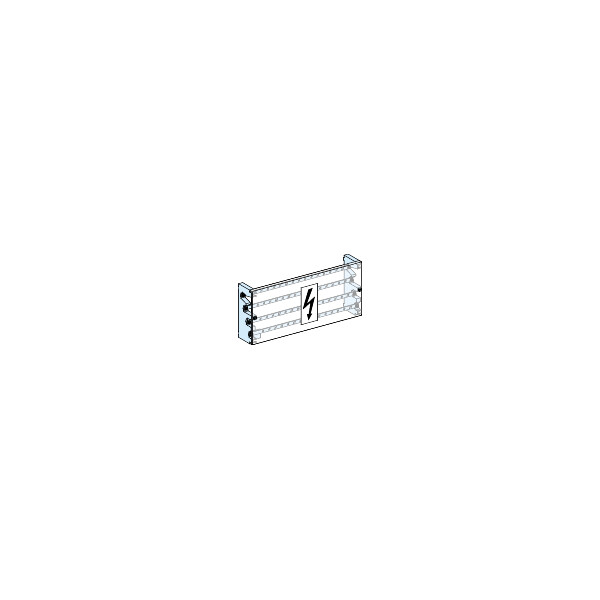

Répartiteur etagé 160 a linergy bs schneider electric - 4 pôles - 235 x 470 x 115 mm
SCHLVS04052 - Schneider Electric
Référence : LVS04052
EAN : 3606481870919
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 471 point(s) de fidélité.
|
En stock Il y a 1 produit(s) disponible(s) |
 |
Expédition sous 24-72h |
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif

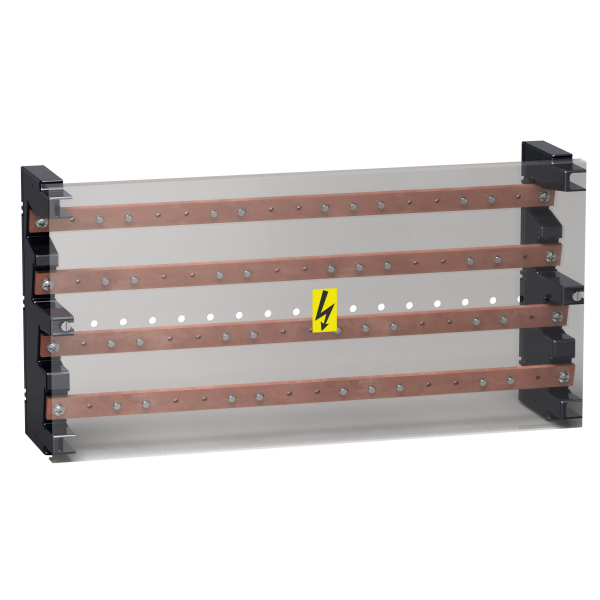

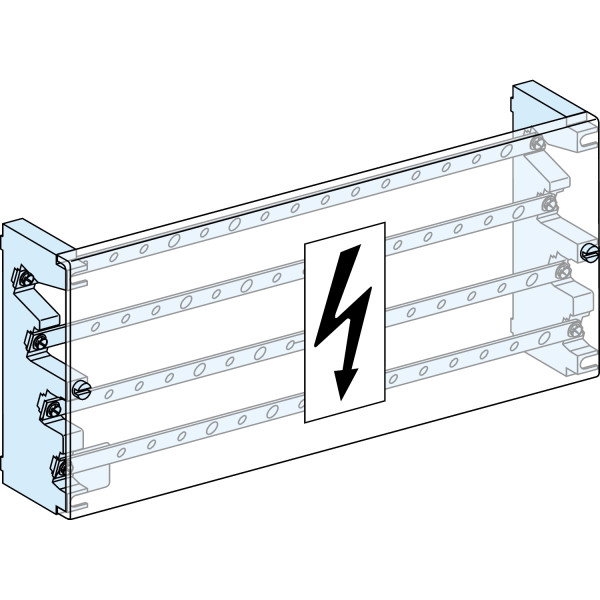

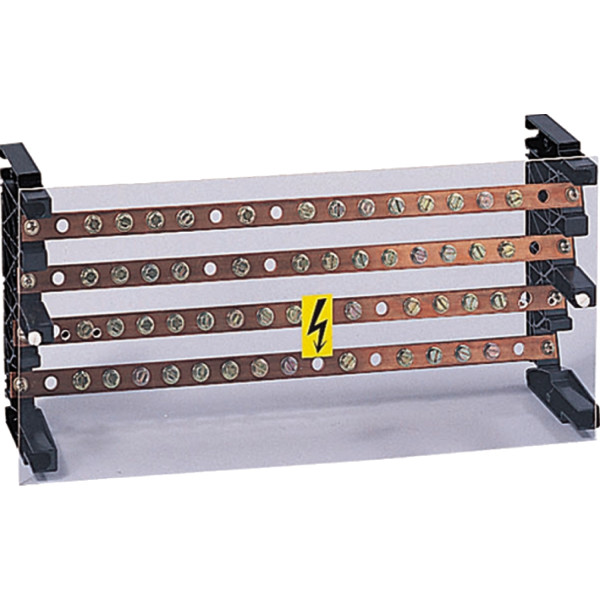

Répartiteur Etagé 160 A Linergy BS Schneider Electric

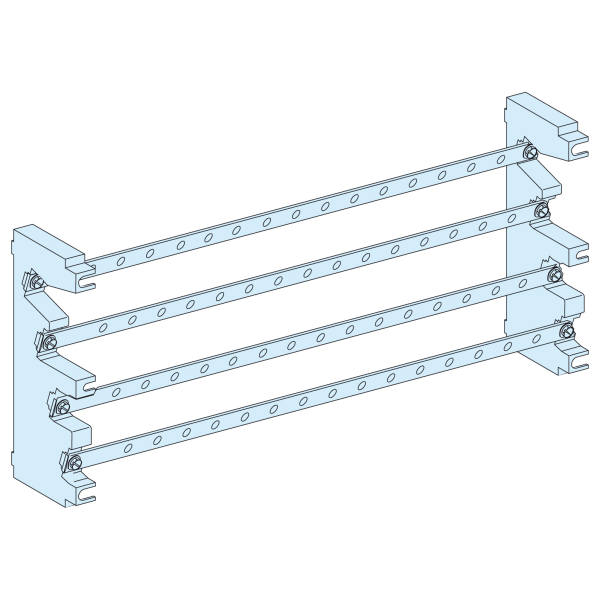

Ce répartiteur étagé Linergy BS, de la marque Schneider Electric, est un accessoire de connexion servant à distribuer les câbles dans une armoire électrique. Ce dispositif est capable de supporter une intensité allant jusqu' à 160 A, avec une tension de 440 V en courant alternatif. Ce répartiteur étagé possède 4 barres dotées de trous pour le raccordement des câbles et des accessoires de liaison. Pour l'alimentation, chaque barrette possède 1 trou capable de recevoir une cosse sertie de 50 mm² et d’une barre flexible d’une dimension de 20 mm sur 2 mm. La distribution se fait par 13 trous M6, adaptés à des câbles dotés d'une section allant de 1 mm² jusqu'à 50 mm². Ce répartiteur peut être installé horizontalement ou verticalement.
Les + du produit :
- Facile à installer
- Adapté à une tension de 440 V
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Linergy BS
- Référence : SCHLVS04052
- Côte d’encombrement : 470 x 235 x 115 mm
- Poids : 2,72 kg
- Description des pôles : 4 P

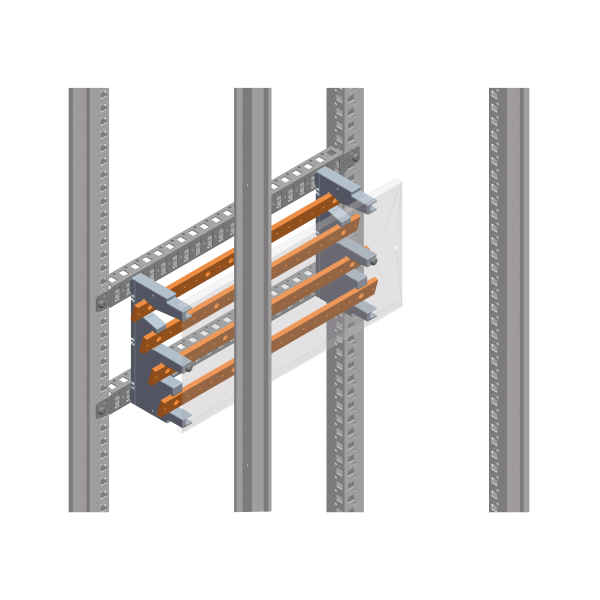

- Support de montage :
- Montant Prisma
- Face arrière pleine
- Mode d'installation :
- Horizontale
- Verticale
Caractéristiques du produit :
- Tension : 440 V CA
- Intensité : 160 A
- Courant assigné de crête admissible : 30 kA
- Départs du bornier répartiteur : 5 x 15 trous
- Indice de protection : IPxx B
Caractéristiques techniques du produit :
| Borne de ligne principale | |
|---|---|
| Courant nominal | 160,0 A |
| Mode de pose | Vis |
| Largeur | 470,0 mm |
| Hauteur | 235,0 mm |
| Profondeur | 115,0 mm |
| Type de connexion | Visser |
| Nombre de raccordements < 6 mm² | 0 |
| Nombre de raccordements 10 mm² | 0 |
| Nombre de raccordements 25 mm² | 52 |
| Nombre de raccordements 16 mm² | 52 |
| Nombre de raccordements > 25 mm² | 52 |
| Nombre de pôles | 4,0 |
| Protégé contre les contacts | Oui |
| Nombre total de raccordements | 52 |
| Nombre de raccords < awg 6 | 0 |
| Nombre de raccords awg 6 | 52 |
| Nombre de raccords awg 4 | 52 |
| Nombre de raccords awg 2 | 52 |
| Nombre de raccords awg 4/0 | 0 |
| Nombre de raccords 250 kcmil | 0 |
| Nombre de raccords > 250 kcmil | 0 |
| Adapté à un conducteur à fil fin | Non |
| Adapté à un conducteur massif | Non |
| Adapté à un conducteur multifilaire | Non |
