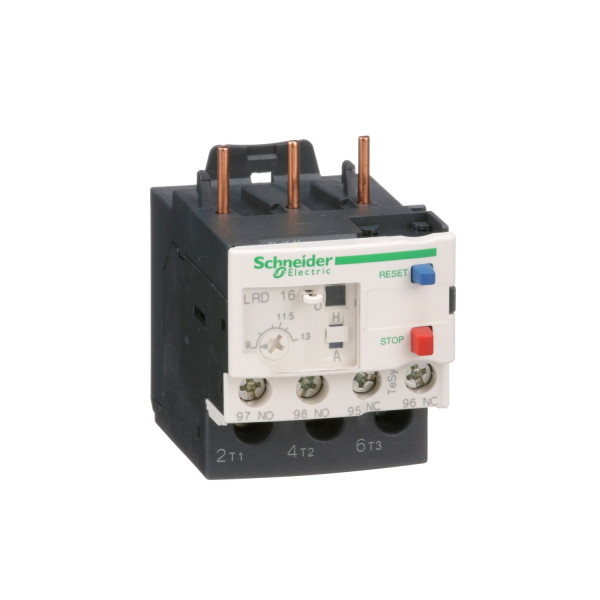

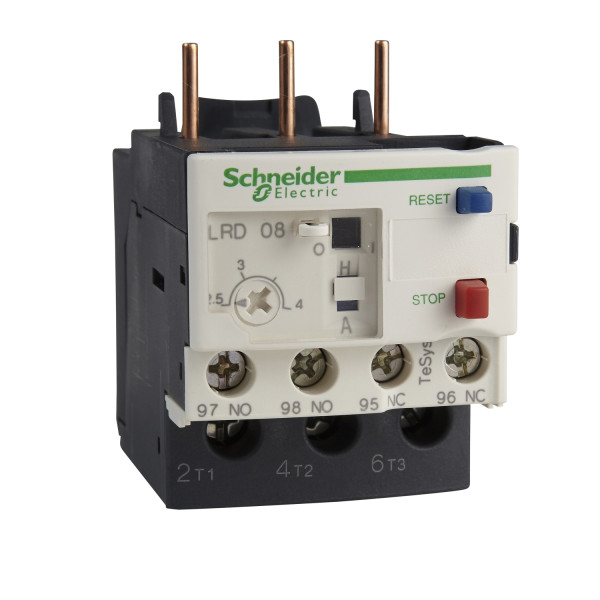

Schneider Electric Relais de Protection Thermique Moteur Tesys 9 à 13 A Classe 10A

Description

Le relais thermique Schneider LRD16 de la gamme TeSys LRD assure une protection fiable des moteurs électriques contre les surcharges dans une plage de 9 à 13 A. Adapté aux contacteurs LC1D09 à LC1D38, il dispose d’un réarmement manuel ou automatique, d’un bouton de test et d’une compensation thermique pour un déclenchement précis. Son montage direct sur contacteur permet un gain de place dans les armoires. Idéal pour les applications industrielles nécessitant une protection moteur efficace et conforme aux normes IEC 60947-4-1.

caractéristiques principales

plage de réglage 9 à 13 a

Le LRD16 est réglable entre 9 et 13 A, ce qui le rend compatible avec une large gamme de moteurs. Il est particulièrement adapté aux installations nécessitant une protection ajustable et précise.

classe de déclenchement 10a

La classe 10A garantit un déclenchement rapide en cas de surcharge (temps de déclenchement standard entre 4 et 10 secondes à 7,2 x In), protégeant efficacement les enroulements moteur sans nuisance au démarrage.

montage direct sur contacteurs lc1d

Il est conçu pour un montage direct sur contacteurs LC1D09 à D38 sans accessoire supplémentaire, permettant un câblage compact et une installation rapide dans les tableaux électriques.

avantages du produit

✔ Réarmement manuel ou automatique : adaptabilité selon l’installation.
✔ Test de déclenchement intégré : vérification rapide du bon fonctionnement.
✔ Compensation thermique : précision même avec variation de température ambiante.

applications

Le relais thermique LRD16 est utilisé pour :

• Protection moteur triphasé dans l’industrie
• Pompes, compresseurs, ventilateurs
• Postes de commande motorisés
• Automatismes industriels ou tertiaires

caractéristiques techniques

• Référence : Schneider LRD16
• Type : Relais thermique à bilame
• Plage de réglage : 9 – 13 A
• Classe de déclenchement : 10A
• Réarmement : Manuel ou automatique
• Compatibilité : LC1D09 à LC1D38
• Type de montage : Direct sur contacteur
• Nombre de contacts auxiliaires : 1 NO + 1 NF
• Indice de protection : IP20 (monté)
• Normes : IEC 60947-4-1, CE

installation

1. Régler le courant nominal du moteur à l’aide de la molette.
2. Fixer le relais directement sur le contacteur LC1D.
3. Raccorder les câbles d’alimentation moteur.
4. Connecter les contacts auxiliaires si besoin (NO/NF).
5. Tester le déclenchement avec la fonction test intégrée.

Caractéristiques complémentaires :

• Fréquence du réseau : 0...400 Hz
• Support de montage : Sous le contacteur
• Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
• [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
• Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation / 0.22 A à 125 V DC-13 pour circuit de signalisation
• [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
• Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
• Compensation en température : -20...60 °C
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...6 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier / Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier
• Largeur : 45 mm
• Profondeur : 70 mm
• Masse du produit : 0.124 kg

Référence : SCHLRD16 (Schneider-Electric)

Ancien produit : Telemecanique LRD16
