Relais de protection thermique 30 à 40A Schneider Classe 10A, Bornier Puissance Everlink

Description

Le relais thermique Schneider TeSys LRD340 est conçu pour assurer la protection des moteurs électriques contre les surcharges et les surintensités. Avec une plage de réglage de 30 à 40A, il garantit une interruption automatique en cas d'échauffement anormal. Classé 10A, il offre une réaction rapide et efficace tout en permettant un redémarrage manuel ou automatique selon le paramétrage. Compatible avec les contacteurs TeSys LC1, ce relais s'intègre facilement aux installations industrielles et tertiaires pour une sécurité moteur optimale.

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys LRD
• Type de produit ou de composant : Relais de surcharge thermique différentielle
• Nom abrégé d'appareil : LRD
• Utilisation du relais : Protection moteur

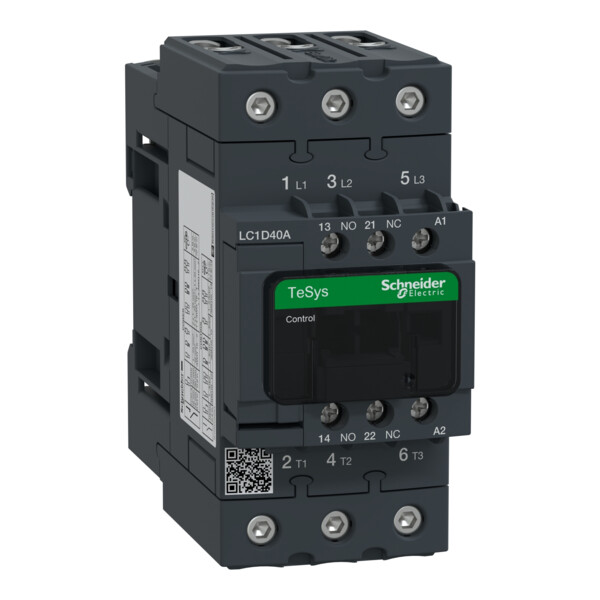

• Compatibilité produit : LC1D40A...LC1D65A
• Type de réseau : AC / DC
• Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
• Zone de réglage de protection thermique : 30...40 A
• [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1

Caractéristiques complémentaires :

• Fréquence du réseau : 0...400 Hz
• Support de montage : Sous le contacteur / Rail DIN / Platine
• Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
• [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
• Courant admissible : 0.95 A à 380 V AC-15 pour circuit de signalisation / 0.06 A à 440 V DC-13 pour circuit de signalisation
• [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
• Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
• Compensation en température : -20...60 °C
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier / Circuit de puissance : 5 N.m - sur connecteurs à vis BTR EverLink
• Hauteur : 70 mm
• Largeur : 55 mm
• Profondeur : 123 mm
• Masse du produit : 0.375 kg

Idéal pour les environnements industriels et tertiaires

✔️ Protection fiable des moteurs électriques
✔️ Compatible avec les contacteurs Schneider TeSys
✔️ Réglable de 30 à 40A pour s’adapter aux besoins spécifiques

Installation et intégration faciles

Fixation rapide sur contacteur TeSys LC1
Mode manuel ou automatique pour un contrôle optimal
Utilisation sécurisée grâce à la protection contre les surcharges

Pourquoi choisir le relais thermique Schneider LRD340 ?

✔️ Protection optimale des moteurs contre les surcharges
✔️ Plage de réglage de 30 à 40A pour plus de flexibilité
✔️ Installation simple et compatibilité avec les contacteurs TeSys
✔️ Fiabilité et performance pour les environnements industriels

Référence : SCHLRD340 (Schneider-Electric)

Ancien produit : Telemecanique LRD340
