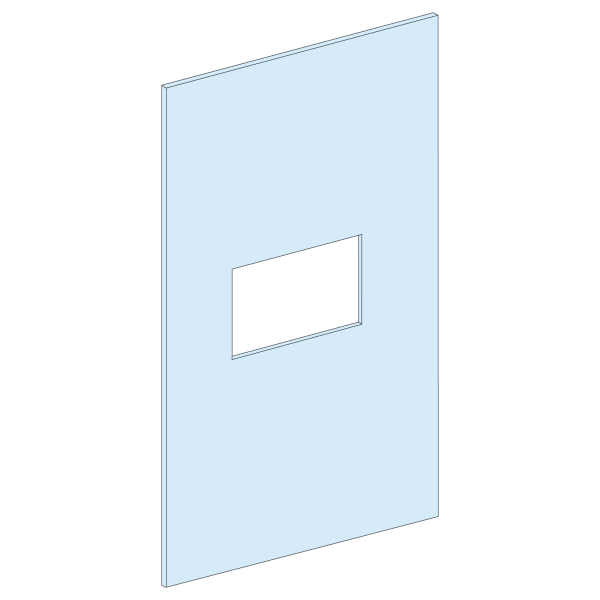

Prismaset g active - plastron nsx630 vigi - 10m-l400-vertical-fixe-cde maneton

SCHLVS03299 - Schneider Electric

Principales

Gamme

• PrismaSeT

Gamme de produit

• PrismaSeT G
• PrismaSeT P
• Type de produit ou équipement : Plastron
• Catégorie d'accessoire / de pièce détachée : Accessoire d'installation

Compatibilité de gamme

• PrismaSeT PrismaSeT G conduit
• PrismaSeT PrismaSeT P unité fonctionnelle
• Type de plastron : Découpe

Produit installé

• Compact: fixe NSX400 avec protection differentielle - contrôle : par maneton - vertical installation
• Compact: kit enfichable NSX400 avec protection differentielle - contrôle : par maneton - vertical installation
• Compact: fixe NSX630 avec protection differentielle - contrôle : par maneton - vertical installation
• Compact: kit enfichable NSX630 avec protection differentielle - contrôle : par maneton - vertical installation

Nombre de pôles

• 1 x4P: platine de montage support: NSX400 vertical installation
• 1 x3P: platine de montage support: NSX400 vertical installation
• 1 x3P: platine de montage support: NSX630 vertical installation
• 1 x4P: platine de montage support: NSX630 vertical installation

Position de montage : Verticale

Complémentaires

Description du coffret/armoire

• Gaine d'armoire - largeur 300 mm
• Gaine de coffret - largeur 300 mm
• Gaine cellule - largeur 400 mm profondeur 400 mm
• Position du raccordement : Connexion directe / Raccord avant
• Nombre de modules verticaux (50 mm) : 9
• Normes : CEI 61439-1 / CEI 61439-2
• Certifications du produit : ASTA
• Matière : Acier
• Finition de la surface : Mat Texturé
• Traitement de protection : Électrophorèse et poudre d'époxy-polyester polymérisée à chaud
• Couleur : Blanc (RAL 9003)
• Hauteur : 500 mm
• Largeur : 250 mm
• Poids du produit : 1 kg
• Quantité du lot : Lot de 1

Unité fonctionnelle

• 300 mm PrismaSeT G gaine d'armoire Compact NSX400 avec fixe par maneton vertical 4P 1 direct
• 300 mm PrismaSeT G gaine de coffret Compact NSX400 avec fixe par maneton vertical 4P 1 direct
• 400 mm 400 mm PrismaSeT P cellule Compact NSX400 avec fixe par maneton vertical 3P 1 connexion avant 14
• 400 mm 400 mm PrismaSeT P cellule Compact NSX400 avec fixe par maneton vertical 4P 1 connexion avant 14
• 400 mm 400 mm PrismaSeT P cellule Compact NSX400 avec kit enfichable par maneton vertical 3P 1 connexion avant 14
• 400 mm 400 mm PrismaSeT P cellule Compact NSX400 avec kit enfichable par maneton vertical 4P 1 connexion avant 14
• 400 mm 400 mm PrismaSeT P cellule Compact NSX630 avec fixe par maneton vertical 3P 1 connexion avant 14
• 400 mm 400 mm PrismaSeT P cellule Compact NSX630 avec fixe par maneton vertical 4P 1 connexion avant 14
• 400 mm 400 mm PrismaSeT P cellule Compact NSX630 avec kit enfichable par maneton vertical 3P 1 connexion avant 14
• 400 mm 400 mm PrismaSeT P cellule Compact NSX630 avec kit enfichable par maneton vertical 4P 1 connexion avant 14
• 300 mm PrismaSeT G gaine d'armoire Compact NSX400 avec fixe par maneton vertical 3P 1 direct avec cache-borne long 14
• 300 mm PrismaSeT G gaine de coffret Compact NSX400 avec fixe par maneton vertical 3P 1 direct avec cache-borne long 14
• 300 mm PrismaSeT G gaine d'armoire Compact NSX400 avec fixe par maneton vertical 4P 1 direct avec cache-borne long 14
• 300 mm PrismaSeT G gaine de coffret Compact NSX400 avec fixe par maneton vertical 4P 1 direct avec cache-borne long 14
• 300 mm PrismaSeT G gaine d'armoire Compact NSX630 avec fixe par maneton vertical 3P 1 direct avec cache-borne long 14
• 300 mm PrismaSeT G gaine de coffret Compact NSX630 avec fixe par maneton vertical 3P 1 direct avec cache-borne long 14
• 300 mm PrismaSeT G gaine d'armoire Compact NSX630 avec fixe par maneton vertical 4P 1 direct avec cache-borne long 14
• 300 mm PrismaSeT G gaine de coffret Compact NSX630 avec fixe par maneton vertical 4P 1 direct avec cache-borne long 14
