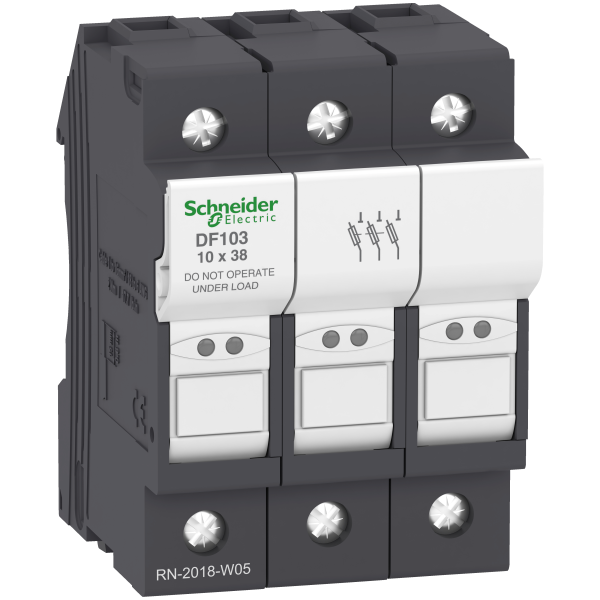

Porte-Cartouche fusible Schneider TeSys 3P 32A pour Cartouche fusible 10X38mm
14.16 € HT 16.99 € TTC
Soit un prix unitaire de 14.16 € HT Soit un prix unitaire de 16.99 € TTC
Soit un total de 56.64 € HT Soit un total de 67.96 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 33 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys DF
- Type de produit ou de composant : Sectionneur de fusible
- Nom abrégé d'appareil : DF10
- Description des pôles : 3P
- Support de montage : Rail
- Position de montage : Vertical +/- 23°
- Type de commande : Par maneton
- [ie] courant assigné d'emploi : 32 A pour circuit de puissance
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Tenue au feu : 960 °C conformément à IEC 60695-2-1
- [ipk] courant assigné de crête admissible : 15 kA avec branchements tubulaires conformément à IEC 60269-1
- Résistance de court-circuit : 120 kA 400 V conformément à IEC 60947-3 / 120 kA 500 V conformément à IEC 60947-3
- Taille du fusible : 10 x 38 mm
- Type de fusible : AM / GG
- [ui] tension assignée d'isolement : 690 V pour circuit de puissance AC / 690 V pour circuit de puissance DC
- Mode de raccordement : 1 rigide câble(s) 1.5...16 mm² sur borniers à vis-étrier pour circuit de puissance / 2 rigide câble(s) 1.5...6 mm² sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...10 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...10 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
- Couple de serrage : 2.2 N.m circuit de puissance : sur borniers à vis-étrier
- Infos fabricant : Lot de 4
Ancien produit : Telemecanique DF103
Schneider Electric
SCHA9N15651
Sectionneur Cartouche fusible à tiroir Schneider Acti9 STI 2P 25A pour Cartouche fusible 10,3x38mm
En stock
32 produit(s) disponible(s)
6.46 € HT 7.75 € TTC
Schneider Electric
SCHDF102
Porte-Cartouche fusible Schneider TeSys 2P 32A pour Cartouche fusible 10X38mm
En stock
7 produit(s) disponible(s)
10.26 € HT 12.31 € TTC
Legrand
LEG005828
Coupe-circuit sectionneur bipolaire Legrand 500V pour cartouche cylindrique industrielle 10x38mm type aM ou gG
En stock
3 produit(s) disponible(s)
21.00 € HT 25.20 € TTC
Legrand
LEG005818
Coupe-Circuit Sectionneur 1 P+N 500 V Legrand – pour Cartouches Cylindriques Industrielles – 38 x 10 mm - Type aM ou gG
5,0 (1)
En stock
26 produit(s) disponible(s)
16.07 € HT 19.28 € TTC
9.58 € HT 11.50 € TTC
Schneider Electric
SCHR9PS232
Interrupteur 2P 32 A 2 NO 250 VCA Resi9 Schneider
En stock
2 produit(s) disponible(s)
13.92 € HT 16.70 € TTC
Legrand
LEG013004
Cartouche industrielle cylindrique - aM - 10x38 mm - sans voyant - 4 A
En stock
20 produit(s) disponible(s)
1.27 € HT 1.52 € TTC
Soit un total de 12.70 € HT Soit un total de 15.20 € TTC
Legrand
LEG069711
Va-et-vient Legrand Plexo complet saillie gris - 10 AX
4,9 (7)
Offre limitée
487 produit(s) disponible(s)
5.58 € HT 6.70 € TTC
Legrand
LEG069731
Prise de courant 2p+T avec éclips de protection Legrand Plexo complet saillie gris - 16 A
4,9 (23)
Indisponible
Produit abandonné
Legrand
LEG050445
Fiche 2P+T 16A Legrand borne à vis à sortie droite en caoutchouc IP44 IK08
5,0 (12)
En stock
73 produit(s) disponible(s)
4.25 € HT 5.10 € TTC
Schneider Electric
SCHXB4BS8444
Harmony arrêt d'urgence rouge Ø22- tête Ø 40 - tourner pour déverrouiller - 2O
En stock
11 produit(s) disponible(s)
13.25 € HT 15.90 € TTC
Schneider Electric
SCHDF101
Porte-Cartouche fusible Schneider TeSys 1P 32A pour Cartouche fusible 10X38mm
Offre limitée
12 produit(s) disponible(s)
4.42 € HT 5.30 € TTC
3.46 € HT 4.15 € TTC
Caractéristiques techniques
| Tension nominale | 690 V |
| Mode de pose | Rail din |
| Verrouillable | Oui |
| Profondeur d'encastrement | 56,5 mm |
| Nombre de pôles | 3 |
| Largeur en nombre de modules | 3 |
| Indice de protection (ip) | Ip20 |
| Pôle neutre sectionné simultanément | Non |
| Affichage de défaillances optique | Non |
| Pour taille de fusible | 10x38 mm |
