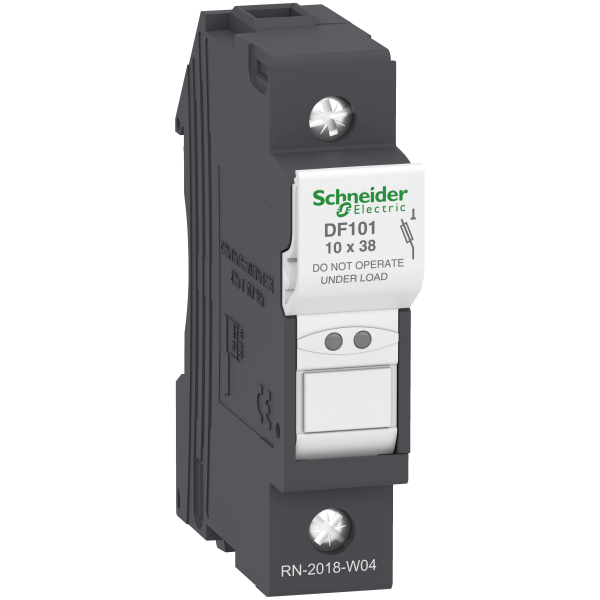

Porte-Cartouche fusible Schneider TeSys 1P 32A pour Cartouche fusible 10X38mm

Description

Le porte-fusible Schneider TeSys DF101 est conçu pour offrir une protection fiable des circuits électriques en cas de surcharge ou de court-circuit. Adapté aux fusibles de format 10x38 mm, il prend en charge un courant nominal de 32A et s’installe facilement sur rail DIN. Ce porte-fusible 1P (unipolaire) est idéal pour les installations industrielles et tertiaires, garantissant une sécurité optimale et une maintenance simplifiée.

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys DF
• Type de produit ou de composant : Sectionneur de fusible
• Nom abrégé d'appareil : DF10
• Description des pôles : 1P

Caractéristiques complémentaires :

• Support de montage : Rail
• Position de montage : Vertical +/- 23°
• Type de commande : Par maneton
• [ie] courant assigné d'emploi : 32 A pour circuit de puissance
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Tenue au feu : 960 °C conformément à IEC 60695-2-1
• [ipk] courant assigné de crête admissible : 15 kA avec branchements tubulaires conformément à IEC 60269-1
• Résistance de court-circuit : 120 kA 400 V conformément à IEC 60947-3 / 120 kA 500 V conformément à IEC 60947-3
• Taille du fusible : 10 x 38 mm
• Type de fusible : AM / GG
• [ui] tension assignée d'isolement : 690 V pour circuit de puissance AC / 690 V pour circuit de puissance DC
• Mode de raccordement : 1 rigide câble(s) 1.5...16 mm² sur borniers à vis-étrier pour circuit de puissance / 2 rigide câble(s) 1.5...6 mm² sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...10 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² sans extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 1 souple câble(s) 1.5...10 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance / 2 souple câble(s) 1.5...6 mm² avec extrémité de câble sur borniers à vis-étrier pour circuit de puissance
• Couple de serrage : 2.2 N.m circuit de puissance : sur borniers à vis-étrier
• Infos fabricant : Jeu de 12

Installation et compatibilité

Le porte-fusible TeSys DF101 est conçu pour être monté facilement sur un rail DIN, assurant une installation rapide et une intégration optimale dans les armoires électriques industrielles et tertiaires.

Protection efficace et maintenance simplifiée

✔️ Protection fiable des circuits électriques
✔️ Facilité de remplacement du fusible grâce à un système d’ouverture ergonomique
✔️ Indispensable pour les installations industrielles nécessitant une protection contre les surcharges

Idéal pour les environnements industriels et tertiaires

• Sécurité accrue pour les équipements électriques
• Adapté aux tableaux de distribution et installations industrielles
• Conception robuste et durable

Pourquoi choisir le porte-fusible Schneider TeSys DF101 ?

✔️ Compatible avec les fusibles 10x38 mm
✔️ Courant nominal de 32A pour une protection efficace
✔️ Montage facile sur rail DIN
✔️ Idéal pour les environnements industriels et tertiaires
