Disjoncteur de branchement (AGCP) : rôle, fonctionnement, types et choix

Comprendre le disjoncteur d’abonné : protection, calibre, type S/instantané, normes et bonnes pratiques

Le disjoncteur de branchement, également appelé disjoncteur d’abonné ou AGCP (Appareillage Général de Coupure et de Protection), est un élément essentiel de votre installation électrique. Véritable sentinelle, il veille en permanence à la sécurité des personnes et des biens en surveillant le courant électrique et en intervenant en cas d’anomalie.

Imaginez votre installation électrique comme un réseau complexe de rivières d’électrons. Le disjoncteur de branchement agit comme un barrage intelligent, contrôlant le flux de courant et le coupant si nécessaire pour éviter les surcharges et les courts-circuits, qui peuvent causer des dommages matériels, des incendies et des blessures graves.

Coupure générale

Permet de couper toute l’installation (travaux, urgence, maintenance) en un seul geste.

Protection principale

Déclenche en cas de surcharge ou de court-circuit pour limiter les risques d’échauffement et d’incendie.

Calibre & puissance

Le réglage du calibre (A) est lié à la puissance souscrite (kVA) et à votre compteur (mono/tri).

Chiffres clés

  • Différentiel au branchement : très souvent 500 mA (protection contre certains défauts d’isolement / incendie).
  • Deux comportements : instantané ou sélectif (type S) (temporisé).
  • Plages de calibre fréquentes : 15/30/45 A – 30/45/60 A – 60/75/90 A (selon modèle).
  • Puissance souscrite : exprimée en kVA auprès du fournisseur (impact direct sur le réglage / déclenchement).

Ses fonctions principales

  • Protection contre les surintensités : si l’intensité du courant dépasse la valeur admissible, le disjoncteur se déclenche et coupe l’alimentation électrique.
  • Protection contre les courts-circuits : en cas de court-circuit, le disjoncteur réagit instantanément pour couper le courant et limiter les risques d’électrocution et d’incendie.
  • Sectionnement de l’installation électrique : le disjoncteur permet de couper l’alimentation électrique de l’ensemble de l’installation, utile lors de travaux d’installation ou de maintenance.

Le disjoncteur de branchement est l’interface entre le réseau public et votre installation privée. Il assure la protection contre les surintensités (surcharge), la protection contre les courts-circuits et le sectionnement de l’installation. Dans la majorité des cas, il intègre aussi une fonction différentielle 500 mA.

Pour éviter toute confusion : le disjoncteur de branchement (500 mA) n’a pas le même rôle qu’un interrupteur différentiel 30 mA placé dans le tableau électrique, destiné à la protection des personnes sur les circuits en aval.

> Comment choisir un disjoncteur de branchement

Fonctionnement du disjoncteur de branchement

Le disjoncteur de branchement est un appareil composé de plusieurs éléments clés qui travaillent ensemble pour assurer la sécurité de votre installation électrique :

  1. Le boîtier : fabriqué en plastique ou en métal robuste, il protège les composants internes contre les chocs et les poussières.
  2. Le contact mobile : relié à la phase, il se déplace pour couper le courant en cas d’anomalie.
  3. Le contact fixe : relié au neutre, il reste immobile et assure la continuité du circuit électrique.
  4. Le bilame : constitué d’un alliage sensible à la chaleur, il se déforme en cas de surintensité et déclenche l’ouverture du disjoncteur.
  5. Le solénoïde : activé par un courant de court-circuit, il agit rapidement pour couper l’alimentation électrique.

Comprendre les principes de protection

Protection contre les surcharges

Le bilame agit comme un fusible intelligent. En cas de surintensité, il se déforme et déclenche l’ouverture du disjoncteur, coupant ainsi le courant avant que les câbles ne surchauffent et ne provoquent un incendie.

Protection contre les courts-circuits

Le solénoïde est un électro-aimant qui réagit instantanément à un court-circuit. En cas de contact accidentel entre la phase et le neutre, le solénoïde attire le contact mobile et coupe le courant, limitant ainsi les risques d’électrocution et d’incendie.

En résumé, le disjoncteur de branchement fonctionne grâce à une combinaison de composants mécaniques et électriques qui détectent les anomalies du courant électrique et coupent l’alimentation en cas de danger.

Voici quelques points importants à retenir

  • Le calibre du disjoncteur (exprimé en Ampères) doit être adapté à la puissance maximale de l’installation électrique.
  • La courbe / le comportement (instantané / type S) doit être cohérent avec la configuration et l’objectif de sélectivité.
  • Il est important de respecter les distances de sécurité lors de l’installation du disjoncteur de branchement.

> Disjoncteurs : le guide d'achat

Nouvel outil interactif

Quel disjoncteur de branchement choisir pour votre installation ?

15 A, 30 A, 45 A, 60 A… monophasé ou triphasé ? Notre Calculateur de disjoncteur de branchement vous aide à identifier le calibre d’AGCP adapté selon la puissance souscrite, le type d’alimentation et les caractéristiques de l’installation.


Calculateur disjoncteur de branchement
Calibre AGCP Monophasé ou triphasé Résultat immédiat

Différents types de disjoncteurs de branchement

Le marché propose une large gamme de disjoncteurs de branchement pour répondre aux besoins et configurations de chaque installation électrique.

Selon le nombre de pôles

  • Disjoncteurs unipolaires : pour protéger un seul fil électrique (phase).
  • Disjoncteurs bipolaires : pour protéger deux fils électriques (phase et neutre).
  • Disjoncteurs tripolaires : pour protéger trois fils électriques (phase, neutre et terre).
  • Disjoncteurs tétrapolaires : pour protéger quatre fils électriques (3 phases + neutre).

Selon le type de protection

  • Disjoncteurs à protection contre les surintensités : surcharge uniquement.
  • Disjoncteurs différentiels : surcharge + défauts d’isolement (selon modèle).

Selon la technologie

  • Disjoncteurs magnéto-thermiques : fonctionnement basé sur le bilame et le solénoïde.
  • Disjoncteurs électroniques : fonctionnement numérique plus précis et modulable.

Selon la taille et le format

  • Disjoncteurs modulaires : pour tableaux électriques de grande taille.
  • Disjoncteurs compacts : pour tableaux électriques de petite taille.

Choisir le disjoncteur adapté à ses besoins

  • Le calibre : adapté à l’intensité maximale / puissance souscrite.
  • La courbe / le comportement : selon les usages et l’objectif de sélectivité (instantané / type S).
  • Le type de protection : surintensités et/ou défauts d’isolement.
  • La technologie : magnéto-thermique ou électronique.
  • La taille et le format : compatible avec le coffret / tableau.

Il est important de faire appel à un professionnel qualifié pour choisir et installer le disjoncteur de branchement adapté à votre installation électrique.

Voici quelques conseils pour vous aider à choisir

  • Déterminez la puissance maximale de votre installation électrique.
  • Identifiez les types d’appareils électriques que vous allez utiliser.
  • Consultez la norme NF C 14-100 pour connaître les prescriptions techniques.
  • Demandez conseil à un professionnel électricien.

En choisissant le bon disjoncteur de branchement et en le faisant installer par un professionnel, vous garantissez la sécurité de votre installation électrique et de vos proches.

> Quelques conseils sur les disjoncteurs

Dépannage, réarmement et prix : l’essentiel

Pourquoi il déclenche ?

  • Surcharge (puissance dépassée)
  • Court-circuit (défaut brutal)
  • Défaut d’isolement (si différentiel intégré)

Réarmer en sécurité

  1. Supprimer la cause probable
  2. Réarmer (position ON)
  3. Si récidive : diagnostic par un pro

Prix : ordre de grandeur

  • Matériel : souvent 60 à 150 € TTC selon type et configuration
  • Main-d’œuvre : souvent 80 à 150 € HT (cas standard)

Conseil : en cas de déclenchements répétés, de manette difficile, d’échauffement ou d’odeur anormale, faites contrôler l’installation par un électricien qualifié.

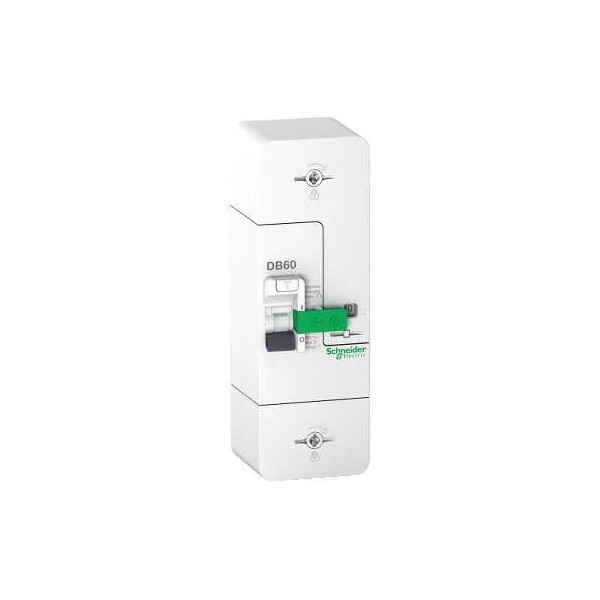

Disjoncteurs de branchement à découvrir

Installation et maintenance du disjoncteur de branchement

L'installation et la maintenance du disjoncteur de branchement sont des opérations délicates qui doivent être confiées à un professionnel électricien qualifié et habilité.

  • Choisir le disjoncteur adapté à l'installation électrique.
  • Installer le disjoncteur conformément aux normes en vigueur et aux prescriptions du fabricant.
  • Effectuer les contrôles et vérifications nécessaires avant la mise en service.
  • Dépanner les éventuels dysfonctionnements.

Importance des contrôles et vérifications périodiques

  • Vérifier le bon fonctionnement du disjoncteur de branchement.
  • Détecter les signes d'usure ou de détérioration.
  • Effectuer des tests de déclenchement.
  • Nettoyer les contacts électriques.

La fréquence des contrôles et vérifications dépend de plusieurs facteurs (type de disjoncteur, environnement, usage). En règle générale, un contrôle périodique est recommandé (par exemple tous les deux ans).

  • Ne jamais tenter d'intervenir si vous n'êtes pas un professionnel qualifié.
  • Couper l'alimentation électrique avant toute intervention.
  • Utiliser des outils et du matériel adaptés.
  • Respecter les consignes de sécurité du fabricant.

N'hésitez pas à contacter un professionnel pour obtenir des conseils et des informations complémentaires.

Réglementation et normes applicables

Le disjoncteur de branchement, comme l'ensemble de l'installation électrique, doit être conforme à la réglementation et aux normes en vigueur. La norme NF C 14-100 est la référence principale en matière d'installations de branchement à basse tension en France.

NF C 14-100

Elle s’applique à la partie entre le point de raccordement au réseau public et le point de livraison (disjoncteur de branchement) : choix des matériaux, dimensionnement, protection, mise à la terre, schémas de branchement.

NF C 15-100

Référence pour l’installation intérieure (tableau, circuits, différentiels 30 mA, protections divisionnaires, etc.).

Autres normes applicables

  • NF C 16-600 : installations électriques dans les locaux à usage commercial.
  • NF C 17-200 : installations électriques dans les locaux à usage industriel.

Obligations légales et responsabilités du propriétaire

  • Il doit faire réaliser une installation conforme par un professionnel qualifié.
  • Il doit faire entretenir l’installation régulièrement par un professionnel qualifié.
  • En cas d’accident lié à une installation non conforme, sa responsabilité peut être engagée.

> Disjoncteurs : le guide d'achat

FAQ : disjoncteur de branchement

Quelle est la différence entre un disjoncteur de branchement et le tableau électrique ?

Le disjoncteur de branchement (AGCP) est en amont : il sert de coupure générale et protège l’installation (surcharge/court-circuit). Le tableau répartit ensuite l’électricité par circuits et regroupe les protections en aval (différentiels 30 mA, disjoncteurs divisionnaires).

Où se trouve le disjoncteur de branchement dans une maison ?

Le plus souvent dans la GTL, en amont du tableau. Selon le type de branchement, il peut aussi être en coffret/annexe en limite de propriété.

Disjoncteur de branchement type S : c’est quoi ?

Le type S est “sélectif” : il temporise le déclenchement pour améliorer la sélectivité avec les protections en aval et limiter certains déclenchements intempestifs (selon configuration).

Type S ou instantané : lequel choisir ?

Le choix dépend de la sélectivité recherchée avec les protections aval et des prescriptions du branchement. En habitation, le type S concerne généralement le niveau branchement (selon cas).

Pourquoi le disjoncteur de branchement est en 500 mA et pas en 30 mA ?

Le 500 mA au niveau du branchement joue un rôle de protection amont. La protection des personnes sur les circuits en aval est assurée par des dispositifs 30 mA dans le tableau électrique.

Quel calibre (ampères) pour mon disjoncteur de branchement ?

Le calibre est lié à la puissance souscrite (kVA) et au type d’alimentation (monophasé/triphasé). En pratique, il correspond à la limite de puissance avant déclenchement.

Pourquoi le disjoncteur de branchement saute souvent ?

Le plus fréquent : surcharge (puissance dépassée), court-circuit ou défaut d’isolement. Si les déclenchements se répètent, un diagnostic est recommandé.

Comment réarmer un disjoncteur de branchement en sécurité ?

Supprimez la cause probable (débranchez des appareils en cas de surcharge, isolez le circuit en défaut si possible), puis réarmez. Si le problème revient, contactez un professionnel.
