Disjoncteurs : conseils et bonnes pratiques

Choix du calibre, compatibilité, installation, maintenance, tests et réglementation

La sécurité des disjoncteurs est un aspect fondamental de toute installation électrique. Ces dispositifs jouent un rôle majeur dans la protection des circuits contre les surcharges et les courts-circuits, contribuant à limiter les risques d’incendie et de dommages matériels.

Pour choisir un disjoncteur adapté, il est essentiel de raisonner en termes d’usage (type de circuit), de charge, de compatibilité avec le système électrique et de conformité aux normes et certifications applicables.

Compatibilité

Vérifier la tension, le type de charge (résistive/inductive/capacitive) et l’adaptation au système électrique.

Normes & certifications

Choisir des disjoncteurs conformes à des normes reconnues et aux règles applicables à l’installation.

Installation & tests

Respecter les consignes fabricant, la ventilation, l’espacement et prévoir des tests réguliers de bon fonctionnement.

Points clés

Calibre (A) : doit correspondre à la charge maximale du circuit pour protéger sans déclenchements intempestifs.
Compatibilité : tension du réseau et type de charge à prendre en compte.
Installation : respecter consignes fabricant, espacement, ventilation et raccordements.
Maintenance : inspections et tests réguliers pour vérifier la capacité de déclenchement.

Ses fonctions principales

Protéger contre les surcharges : limiter l’échauffement des conducteurs et la détérioration des équipements.
Protéger contre les courts-circuits : interrompre rapidement le courant en cas de défaut brutal.
Sécuriser l’installation : contribuer à une exploitation plus fiable des circuits électriques.

Pour aller plus loin sur le choix d’un disjoncteur, vous pouvez consulter la catégorie Disjoncteur et protection modulaire et les guides associés.

Fonctionnement du disjoncteur

Dans le cadre de cette page, l’objectif est de décrire les bonnes pratiques autour des disjoncteurs. Le comportement attendu d’un disjoncteur est de déclencher lorsqu’une situation anormale se produit sur un circuit (surcharge ou court-circuit), afin d’interrompre l’alimentation et de limiter les risques.

Comprendre les principes de protection

Protection contre les surcharges

Le choix du calibre est un point clé. Un calibre trop faible peut provoquer des déclenchements fréquents. Un calibre trop élevé peut ne pas protéger efficacement en cas de surcharge.

Protection contre les courts-circuits

En cas de court-circuit, le disjoncteur doit interrompre le courant pour réduire les risques liés à l’échauffement et aux dommages sur l’installation.

Voici quelques points importants à retenir

Le disjoncteur doit être choisi en fonction de l’application et de la charge à protéger.
La compatibilité avec la tension et le type de charge du circuit est à vérifier.
L’installation doit respecter les instructions du fabricant et les exigences de sécurité applicables.

> Disjoncteurs : le guide d'achat

Calculateur de circuit électrique : section de câble et protection

Pour consulter vos résultats sans scroller dans la fenêtre, ouvrez l’outil en plein écran.

Ouvrir l’outil en plein écran

Différents types de disjoncteurs

Même si cette page se concentre sur les conseils et bonnes pratiques, le choix d’un disjoncteur passe aussi par l’identification du contexte d’usage (résidentiel, tertiaire, industriel) et des caractéristiques nécessaires selon l’application et la charge.

Selon le nombre de pôles

Le choix dépend du type d’alimentation et du circuit à protéger.
Il doit rester cohérent avec l’architecture de l’installation électrique.

Selon le type de protection

La protection attendue doit correspondre aux risques identifiés et au circuit concerné.
La sélection se fait en cohérence avec les autres dispositifs de protection de l’installation.

Selon la technologie

Le choix doit prendre en compte les contraintes d’exploitation et de maintenance.
La conformité aux normes et certifications applicables reste un critère central.

Selon la taille et le format

Vérifier l’intégration dans le tableau ou le coffret (encombrement, accessoires, compatibilité).
Assurer l’espacement et la ventilation, selon les recommandations de mise en œuvre.

Choisir le disjoncteur adapté à ses besoins

Identifier l’application et les appareils alimentés par le circuit.
Estimer la charge totale et ses conditions d’utilisation.
Sélectionner un calibre cohérent pour protéger sans déclenchements intempestifs.
Vérifier compatibilité, normes et certifications.

> Comment choisir un disjoncteur

Dépannage, réarmement et prix : l’essentiel

Pourquoi il déclenche ?

Surcharge (charge trop importante pour le circuit)
Court-circuit (défaut brutal sur le circuit)
Problème de raccordement (connexion desserrée, erreur de câblage)

Réarmer en sécurité

Identifier et supprimer la cause probable
Réarmer le disjoncteur
Si le déclenchement se reproduit, faire diagnostiquer par un professionnel

Prix : points à retenir

Le prix varie selon le calibre, la marque, la gamme et les caractéristiques du disjoncteur.
La pose dépend du contexte (tableau, accessibilité, mise en conformité).

Conseil : si un disjoncteur se déclenche fréquemment ou si un comportement anormal apparaît, une investigation est nécessaire pour identifier la cause (charge, court-circuit, raccordements) et déterminer l’action à mener.

Quelques disjoncteurs à découvrir

Legrand

LEG406774

Disjoncteur 1P+N 16A Legrand Dnx³ 4500 6kA courbe C Vis/Vis 230V

4,9 (48)

En stock
3778 produit(s) disponible(s)

6,0833 € ^HT 7,30 € ^TTC

Legrand

LEG406775

Disjoncteur 1P+N 20A Legrand Dnx³ 4500 6kA courbe C Vis/Vis 230V

4,9 (52)

En stock
3299 produit(s) disponible(s)

6,0833 € ^HT 7,30 € ^TTC

Schneider Electric

SCHR9PFC610

Disjoncteur Modulaire 1P+N 10 A Courbe C Peignable Resi9 XP Schneider

4,5 (6)

Rupture temporaire
A commander

7,9167 € ^HT 9,50 € ^TTC

Schneider Electric

SCHR9EFC632

Disjoncteur Modulaire1P+N 32 A Resi9 XE Schneider Electric – Courbe C – Embrochable

5,0 (1)

En stock
52 produit(s) disponible(s)

9,75 € ^HT 11,70 € ^TTC

Eurohm

EUR20302

Disjoncteur 1p+n 2a courbe c connexion rapide/rapide 4,5ka nf

En stock
52 produit(s) disponible(s)

5,6917 € ^HT 6,83 € ^TTC

Eurohm

EUR20320

Disjoncteur 1p+n 20a courbe c connexion rapide/rapide 4,5ka nf

En stock
98 produit(s) disponible(s)

5,10 € ^HT 6,12 € ^TTC

Eaton

MUS264746

Disjoncteur Eaton PLG4-C16/1N - 1P+N 16A Courbe C 4,5ka (en 60898)

En stock
51 produit(s) disponible(s)

4,9917 € ^HT 5,99 € ^TTC

Eaton

MUS264747

Disjoncteur Eaton PLG4-C20/1N - 1P+N 20A Courbe C 4,5ka (en 60898)

En stock
31 produit(s) disponible(s)

4,9917 € ^HT 5,99 € ^TTC

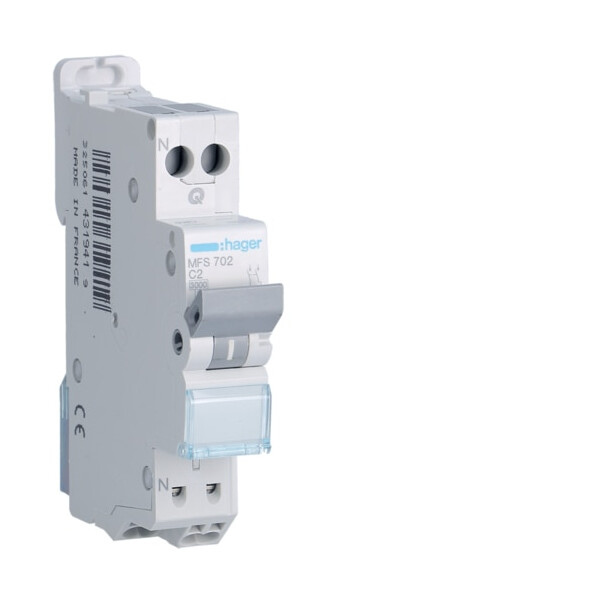

Hager

HAGMFS702

Disjoncteur 1p+n 3ka c-2a connexion sanvis 1 module

En stock
16 produit(s) disponible(s)

Réservé aux pros Réservé aux pros

Je suis professionnel

Installation et maintenance du disjoncteur

L’installation correcte est essentielle pour le fonctionnement sécurisé des disjoncteurs. Elle implique le respect des instructions du fabricant, l’utilisation des outils adéquats et la vérification que les connexions sont sécurisées et correctement isolées.

Prendre en compte l’espacement entre dispositifs et la ventilation pour limiter la surchauffe.
Respecter les directives de câblage (phase, neutre, terre) selon le matériel et le circuit.
Utiliser des accessoires compatibles (boîtiers, barres de connexion, auxiliaires).
Réaliser les vérifications avant remise sous tension et exploitation.

Importance des contrôles et vérifications périodiques

Inspection visuelle : usure, corrosion, dégradation, poussière, échauffement.
Tests de fonctionnement : déclenchement et continuité selon les procédures adaptées.
Historique de maintenance : tracer les interventions et observations.
Diagnostic en cas de déclenchements répétés : identifier et résoudre la cause.

La fréquence et la nature des contrôles dépendent du type d’installation et des conditions d’utilisation. Les installations résidentielles et professionnelles peuvent avoir des besoins différents.

Couper l’alimentation avant intervention et vérifier l’absence de tension.
Intervenir uniquement si vous êtes qualifié et équipé.
Respecter les procédures et consignes de sécurité applicables.
Faire appel à un professionnel en cas de doute.

> Comment installer un disjoncteur

Réglementation et normes applicables

Les disjoncteurs doivent respecter des normes et certifications en vigueur. Ces références définissent des exigences de performance, de sécurité et de test afin d’assurer la fiabilité des dispositifs de protection.

Normes internationales

Des normes internationales comme celles de l’IEC et de l’ANSI sont citées comme références de performance et de sécurité pour les disjoncteurs.

Réglementations locales

Les règles et codes du bâtiment locaux s’appliquent également. Ils peuvent varier selon la région et imposer des exigences spécifiques lors de l’installation ou de la mise à niveau.

Mise à jour des installations selon les normes

Remplacer des dispositifs obsolètes si nécessaire.
Ajouter des protections ou adapter le câblage selon les exigences applicables.
Vérifier la conformité lors de travaux ou de modifications de l’installation.

Obligations légales et responsabilités

Faire réaliser une installation conforme par une personne qualifiée.
Organiser des vérifications et une maintenance adaptées à l’usage et à l’environnement.
Documenter les interventions et conserver un historique de maintenance.

> Disjoncteurs : le guide d'achat

FAQ : disjoncteurs (conseils)

Comment choisir le bon calibre de disjoncteur ?

Le calibre doit correspondre à la charge maximale du circuit à protéger. Un calibre trop bas peut entraîner des déclenchements fréquents. Un calibre trop élevé peut ne pas protéger efficacement contre les surcharges.

Quelle différence entre surcharge et court-circuit ?

Une surcharge correspond à une intensité trop importante pendant un certain temps, souvent liée à une charge excessive sur le circuit. Un court-circuit est un défaut brutal qui provoque une surintensité très importante.

Comment tester correctement un disjoncteur ?

Des tests réguliers servent à vérifier le bon fonctionnement et la capacité de déclenchement. Selon le type de disjoncteur et l’installation, des procédures et équipements de test peuvent être nécessaires pour effectuer ces vérifications en sécurité.

Quelle fréquence de maintenance est recommandée ?

La fréquence dépend du type d’installation et des conditions d’utilisation. Des inspections périodiques permettent de détecter l’usure, la corrosion, les dommages, et d’organiser les actions correctives.

Que faire si un disjoncteur se déclenche souvent ?

Il faut investiguer la cause (surcharge, court-circuit, raccordement, problème sur un appareil). Si le problème persiste sans cause apparente, une intervention qualifiée est recommandée pour diagnostiquer et corriger le défaut.

Peut-on installer un disjoncteur soi-même ?

L’installation doit respecter des règles de sécurité et de conformité. Si vous n’êtes pas familiarisé avec les travaux électriques, il est recommandé de faire appel à un professionnel qualifié.
