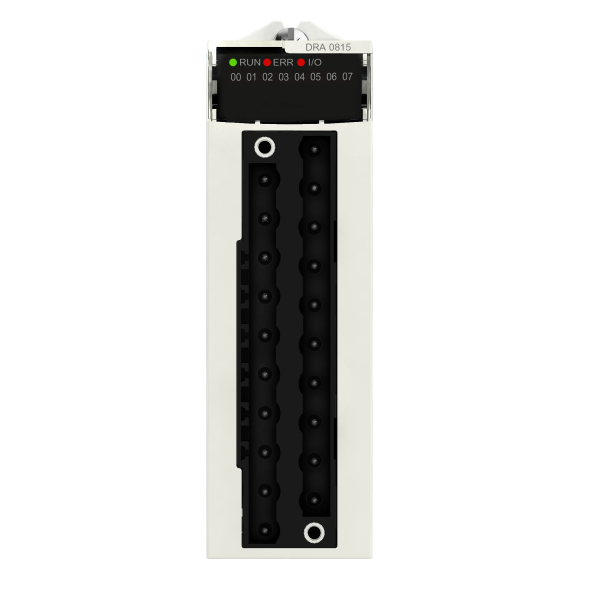

Modicon x80 - module 8 sorties relais no isolées - 125vcc/250vca
SCHBMXDRA0815 - Schneider Electric
428.94 € TTC
Marque : Schneider Electric
Référence : BMXDRA0815
EAN : 3606481275608
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : BMXDRA0815
EAN : 3606481275608
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 857 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 102-107 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Gamme de produits : Modicon X80
Fonction produit : Module de sortie numérique de relais
Raccordement électrique : 20 voies bornier
Nombre sorties tor : 8 se conformer à EN/IEC 61131-2
Logique de sortie numérique : Positive
Tension de sortie numérique : 24…240 V 19 à 264 V CA24…240 V 19 à 264 V CA24…125 V 5...150 V CC
Caractéristiques complémentaires :
Fréquence du réseau : 50/60 Hz
Limites de fréquence réseau : 47…63 Hz
Alimentation électrique du capteur : 5...150 V19...264 V
[ith] courant thermique conventionnel : 2 A
Résistance d'isolement : > 10 M? 500 V CC
Puissance dissipée en w :
Temps de réponse de la sortie :
Consommation électrique typique : 40 mA à 3,3 V DC101 mA à 24 V DC
Fiabilité mtbf : 2683411 H
Type de protection : Externe protection contre les surchargesExterne protection contre les courts-circuitsExterne protection surtension, inductive CA réseauExterne protection surtension, inductive CC réseau
Protection contre les surcharges en sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
Protection surtension en sortie : Utiliser la diode de décharge sur chaque sortie CCUtiliser le circuit RC sur chaque sortie CAUtilisez le limiteur de surtension ZNOsur chaque sortie CA
Protection court-circuit sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
Courant commuté minimum : 1 mA 5 V CC
Durée de vie électrique : 200000 cycle AC-12 48 VA 24 V à 0…60 °C300000 cycle AC-12 48 VA 48 V à 0…60 °C150000 cycle AC-12 96 VA 48 V à 0…60 °C300000 cycle AC-12 110 VA 100…120 V à 0…60 °C150000 cycle AC-12 220 VA 100…120 V à 0…60 °C300000 cycle AC-12 220 VA 200...250 V à 0…60 °C150000 cycle AC-12 500 VA 200...250 V à 0…60 °C700000 cycle AC-15 10 VA 24 V 0.4 à 0…60 °C500000 cycle AC-15 24 VA 24 V 0.4 à 0…60 °C200000 cycle AC-15 48 VA 24 V 0.4 à 0…60 °C700000 cycle AC-15 10 VA 48 V 0.4 à 0…60 °C500000 cycle AC-15 24 VA 48 V 0.4 à 0…60 °C300000 cycle AC-15 48 VA 48 V 0.4 à 0…60 °C100000 cycle AC-15 96 VA 48 V 0.4 à 0…60 °C1000000 cycle AC-15 10 VA 100…120 V 0.4 à 0…60 °C300000 cycle AC-15 50 VA 100…120 V 0.4 à 0…60 °C200000 cycle AC-15 110 VA 100…120 V 0.4 à 0…60 °C70000 cycles AC-15 220 VA 100…120 V 0.4 à 0…60 °C1000000 cycle AC-15 10 VA 200...250 V 0.4 à 0…60 °C500000 cycle AC-15 50 VA 200...250 V 0.4 à 0…60 °C200000 cycle AC-15 110 VA 200...250 V 0.4 à 0…60 °C150000 cycle AC-15 220 VA 200...250 V 0.4 à 0…60 °C200000 cycle DC-12 24 W 24 V à 0…60 °C150000 cycle DC-12 48 W 24 V à 0…60 °C150000 cycle DC-12 40 W 48...60 V à 0…60 °C100000 cycle DC-12 45 W 100...125 V à 0…60 °C100000 cycle DC-13 10 W 24 V à 0…60 °C60000 cycle DC-13 24 W 24 V à 0…60 °C40000 cycle DC-13 48 W 24 V à 0…60 °C40000 cycle DC-13 40 W 48...60 V à 0…60 °C100000 cycle DC-13 15 W 100...125 V à 0…60 °C
État led : 1 LED vert pour RUN1 DEL par canal vert pour diagnostic du canal1 LED rouge pour ERR1 LED rouge pour E/S
Poids : 0,169 kg
Gamme de produits : Modicon X80
Fonction produit : Module de sortie numérique de relais
Raccordement électrique : 20 voies bornier
Nombre sorties tor : 8 se conformer à EN/IEC 61131-2
Logique de sortie numérique : Positive
Tension de sortie numérique : 24…240 V 19 à 264 V CA24…240 V 19 à 264 V CA24…125 V 5...150 V CC
Caractéristiques complémentaires :
Fréquence du réseau : 50/60 Hz
Limites de fréquence réseau : 47…63 Hz
Alimentation électrique du capteur : 5...150 V19...264 V
[ith] courant thermique conventionnel : 2 A
Résistance d'isolement : > 10 M? 500 V CC
Puissance dissipée en w :
Temps de réponse de la sortie :
Consommation électrique typique : 40 mA à 3,3 V DC101 mA à 24 V DC
Fiabilité mtbf : 2683411 H
Type de protection : Externe protection contre les surchargesExterne protection contre les courts-circuitsExterne protection surtension, inductive CA réseauExterne protection surtension, inductive CC réseau
Protection contre les surcharges en sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
Protection surtension en sortie : Utiliser la diode de décharge sur chaque sortie CCUtiliser le circuit RC sur chaque sortie CAUtilisez le limiteur de surtension ZNOsur chaque sortie CA
Protection court-circuit sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
Courant commuté minimum : 1 mA 5 V CC
Durée de vie électrique : 200000 cycle AC-12 48 VA 24 V à 0…60 °C300000 cycle AC-12 48 VA 48 V à 0…60 °C150000 cycle AC-12 96 VA 48 V à 0…60 °C300000 cycle AC-12 110 VA 100…120 V à 0…60 °C150000 cycle AC-12 220 VA 100…120 V à 0…60 °C300000 cycle AC-12 220 VA 200...250 V à 0…60 °C150000 cycle AC-12 500 VA 200...250 V à 0…60 °C700000 cycle AC-15 10 VA 24 V 0.4 à 0…60 °C500000 cycle AC-15 24 VA 24 V 0.4 à 0…60 °C200000 cycle AC-15 48 VA 24 V 0.4 à 0…60 °C700000 cycle AC-15 10 VA 48 V 0.4 à 0…60 °C500000 cycle AC-15 24 VA 48 V 0.4 à 0…60 °C300000 cycle AC-15 48 VA 48 V 0.4 à 0…60 °C100000 cycle AC-15 96 VA 48 V 0.4 à 0…60 °C1000000 cycle AC-15 10 VA 100…120 V 0.4 à 0…60 °C300000 cycle AC-15 50 VA 100…120 V 0.4 à 0…60 °C200000 cycle AC-15 110 VA 100…120 V 0.4 à 0…60 °C70000 cycles AC-15 220 VA 100…120 V 0.4 à 0…60 °C1000000 cycle AC-15 10 VA 200...250 V 0.4 à 0…60 °C500000 cycle AC-15 50 VA 200...250 V 0.4 à 0…60 °C200000 cycle AC-15 110 VA 200...250 V 0.4 à 0…60 °C150000 cycle AC-15 220 VA 200...250 V 0.4 à 0…60 °C200000 cycle DC-12 24 W 24 V à 0…60 °C150000 cycle DC-12 48 W 24 V à 0…60 °C150000 cycle DC-12 40 W 48...60 V à 0…60 °C100000 cycle DC-12 45 W 100...125 V à 0…60 °C100000 cycle DC-13 10 W 24 V à 0…60 °C60000 cycle DC-13 24 W 24 V à 0…60 °C40000 cycle DC-13 48 W 24 V à 0…60 °C40000 cycle DC-13 40 W 48...60 V à 0…60 °C100000 cycle DC-13 15 W 100...125 V à 0…60 °C
État led : 1 LED vert pour RUN1 DEL par canal vert pour diagnostic du canal1 LED rouge pour ERR1 LED rouge pour E/S
Poids : 0,169 kg
Référence Schneider Electric BMXDRA0815 / SCHBMXDRA0815
Caractéristiques techniques du produit :
| Module d'entrées/sorties numérique | |
|---|---|
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Adapté aux fonctions de sécurité | Non |
| Nombre de sorties numériques | 8,0 |
| Type de tension d’alimentation | Ac/dc |
| Type de tension d'entrée | Ac/dc |
| Capacité de redondance | Non |
| Courant de sortie | 2,0 A |
| Protection contre les courts-circuits, sorties disponibles | Oui |
| Type de sortie numérique | Relais |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 125,0 V |
| Tension admissible à la sortie | 125,0 V |
| Tension admissible à la sortie | 5 V |
| Type de tension de sortie | Ac/dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Oui |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées numériques | 0,0 |
| Temps de retard en cas de changement de signal | 0,0 ms |
| Largeur | 33,0 mm |
| Courant d'entrée au signal 1 | 0,65 A |
| Tension d'alimentation ca 50 hz | 250,0 V |
| Tension d'alimentation ca 60 hz | 250,0 V |
| Tension d'alimentation ca 60 hz | 250 V |
| Tension admissible à l'entrée | 250,0 V |
| Tension admissible à l'entrée | 250 V |
