Photo(s) non contractuelle(s)

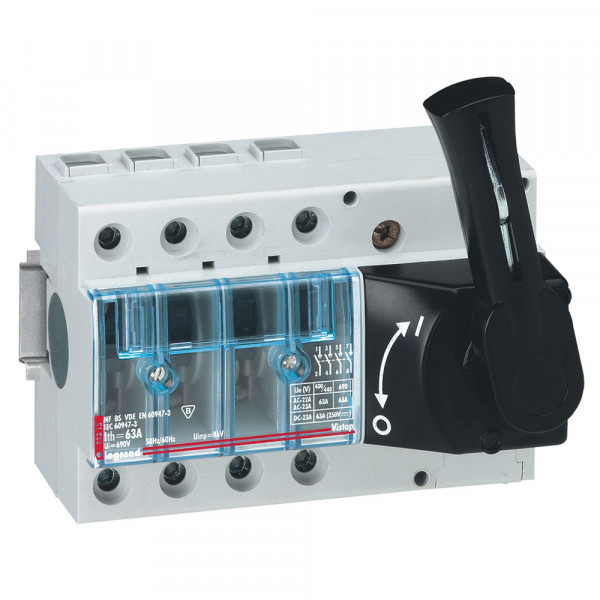

Interrupteur sectionneur Vistop - 63 A - 4P - cde frontale - poignée noire
156,00 € HT 187,20 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 374 points de fidélité en achetant ce produit
Legrand
LEG022707
Contact auxiliaire de précoupure et de signal additionnel - pour Vistop 63-160 A
Non géré en stock
A commander
34,3167 € HT 41,18 € TTC
Legrand
LEG022704
Contact auxiliaire de précoupure et de signalisation O+F - pour Vistop 63-160 A
Non géré en stock
A commander
35,4333 € HT 42,52 € TTC
Legrand
LEG022732
Commande extérieure frontale pour Vistop 63 à 160 A
Non géré en stock
A commander
60,7167 € HT 72,86 € TTC
Legrand
LEG022722
Interrupteur sectionneur auxiliaire - 2P - 16 A - 400 V - pour Vistop 100 à 160 A
Non géré en stock
A commander
107,1917 € HT 128,63 € TTC
Description
Interrupteur sectionneur Vistop
Cet interrupteur-sectionneur Vistop, de la marque Legrand, est un dispositif de commande et de protection servant à isoler une section du circuit lors d’un contrôle ou d’une intervention d’urgence. Il assure la rupture et le sectionnement d’un circuit électrique afin de prévenir les risques d’électrocution en cas de rénovation. Il permet également d'éviter les accidents liés aux courts-circuits. Cet interrupteur-sectionneur est équipé de 4 pôles pouvant supporter une intensité jusqu’à 63 A avec une tension allant jusqu’à 690 V. Sa poignée rotative frontale permet de couper directement la circulation du courant d’une installation, avec un pouvoir de fermeture de 7 kA.
Les + du produit :
- Manette de commande frontale avec poigné rotative
- Connexion aux bornes à cages
Caractéristiques générales :
- Interrupteurs-sectionneurs de sécurité assurant la coupure en charge, par sectionnement visible et action positive des contacts
- Double coupure des pôles par contacts autonettoyants à enclenchement et déclenchement brusques
- Poignée cadenassable en position ouverte : 1 à 3 cadenas Ø6 mm réf. 227 97
- Porte-étiquettes pour identification des circuits
- Raccordement par bornes à cages avec serrage vis Pz2 pour le 63 A, et par clé 6 pans de 100 à 160 A
- Fixation à vis ou sur railsymétrique EN 60715 (uniquement sur rail pour le Vistop 63 A) 2 versions plastronnables :
- Commande latérale droite ou gauche extérieure livrée avec joint assurant le maintien de l’IP (55 maxi) de l’enveloppe visseries,
- gabarit de perçage autocollant,
- axe de prolongement 30 à 170 mm
- Commande frontale directe ou extérieure avec réf. 227 32 à commander séparément
- Possibilité d’adjoindre un interrupteur-sectionneur auxiliaire 2P - 16 A, réf. 227 22 et un ou deux contacts auxiliaires O + F réf. 227 04/07
Caractéristiques du produit :
- Poignée noire
- 4P
- Commande frontale
- Nbre de modules : 7
- Intensité : 63 A
- Tension d’isolement : 690 V
- Tension tenue aux chocs : 8 kV
- Pouvoir de fermeture : 7 kA
- IP2XB
- IP3XC
- Matière : polyamide, polycarbonate
- Couleur poignée : noir
- Température de stockage : - 10° C à + 70° C
- Température d’utilisation : - 5° C à + 70° C
Caractéristiques e-catalogue LEGRAND
Legrand
LEG004852
Bornier de répartition isolé IP2X phase Legrand 8 connexions 1,5mm² à 16mm² longueur 75mm noir
5,0 (1)
En stock
50 produit(s) disponible(s)
4,2583 € HT 5,11 € TTC
Legrand
LEG004810
Support répartiteur Legrand pour 4 borniers IP2X de même dimension
Offre limitée
13 produit(s) disponible(s)
12,9417 € HT 15,53 € TTC
2,6667 € HT 3,20 € TTC
CBP01383665
Câble électrique rigide U-1000 R2V 4X16mm² noir
4,8 (26)
En stock
963 mètre(s) disponible(s)
9,0583 € HT 10,87 € TTC
Soit un total de 90,583 € HT Soit un total de 108,70 € TTC
Prix au mètre + Forfait Coupe
CBP01360843
Câble électrique rigide U-1000 R2V 5G6mm² noir
4,8 (51)
En stock
3731 mètre(s) disponible(s)
4,5333 € HT 5,44 € TTC
Soit un total de 45,333 € HT Soit un total de 54,40 € TTC
Prix au mètre + Forfait Coupe
Legrand
LEG407896
Disjoncteur DX³6000 10kA arrivée haute et départ bas à vis 4P 400V~ - 10A - courbe C - pour peigne HX³ traditionnel
5,0 (1)
Non géré en stock
A commander
62,40 € HT 74,88 € TTC
Caractéristiques techniques
| Finition interrupteur de maintenance/réparation | Oui |
| Finition interrupteur de sécurité | Non |
| Finition interrupteur général | Oui |
| Tension de fonctionnement nominale max. ue en ca | 690 V |
| Finition interrupteur de dispositif d'arrêt d'urgence | Non |
| Finition de l'inverseur | Non |
| Finition de l'élément d'actionnement | Manette / levier |
| Puissance de commutation à 400 v | 35 kW |
| Commande motorisée en option | Non |
| Courant permanent nominal, ac-21, 400 v | 63 A |
| Puissance de fonctionnement nominale, ac-23, 400 v | 35 kW |
| Convient pour montage au sol | Non |
| Adapté à une fixation frontale à 4 trous | Oui |
| Commande motorisée intégrée | Non |
| Déclencheur voltmétrique en option | Non |
| Type de construction de l'appareil | Technique d'encastrement fixe pour appareil encastré |
| Nombre de pôles | 4 |
| Courant nominal de courte durée admissible icw | 2.5 kA |
| Intensité de court-circuit nominale conditionnelle iq | 7 kA |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement normale | 690 V |
| Courant permanent nominal (iu) | 63 A |
| Adapté à un montage intermédiaire | Non |
| Couleur de l'élément d'actionnement | Noir |
| Nombre de contacts auxiliaires à deux directions | 0 |
| Verrouillable | Oui |
| Adapté à une fixation frontale centrale | Oui |
| Adapté à un montage en distributeur | Oui |
| Classe de protection (ip), face avant | Ip2x |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
