-18%
Schneider Electric

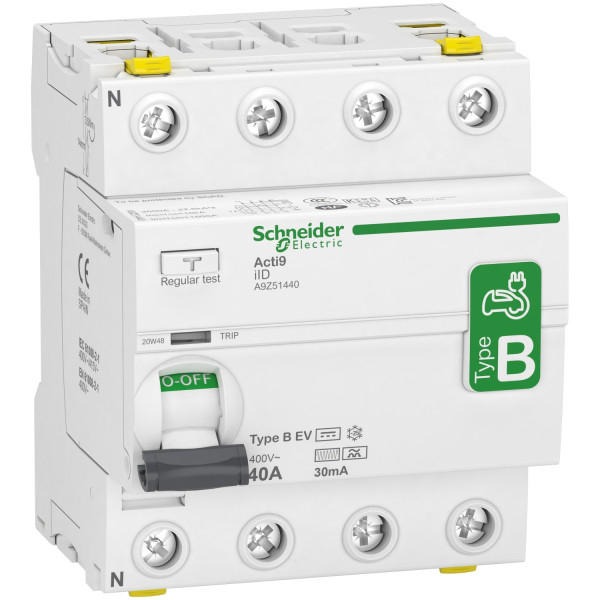

Interrupteur différentiel Schneider A9Z51440 – 4P – 40 A – 30 mA – type B EV – 400 V – Acti9 IID
Interrupteur différentiel Schneider A9Z51440 – 4P – 40 A – 30 mA – type B EV – 400 V – Acti9 IID

Photo(s) non contractuelle(s)

Interrupteur différentiel Schneider A9Z51440 – 4P – 40 A – 30 mA – type B EV – 400 V – Acti9 IID

224.20 € HT 269.04 € TTC

184.93 € HT 221.92 € TTC

Marque Schneider Electric

Référence A9Z51440

EAN 3606489502799

Commande min. 1

Offre limitée - Il reste 7 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Schneider Electric

SCHA9A26478

ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc

Non géré en stock
A commander

56.97 € HT 68.36 € TTC

Schneider Electric

SCHA9A26500

Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes

Non géré en stock
A commander

227.81 € HT 273.37 € TTC

Schneider Electric

SCHA9A26897

Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink

Non géré en stock
A commander

43.97 € HT 52.76 € TTC

Schneider Electric

SCHA9A26914

Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc

En stock
1 produit(s) disponible(s)

37.38 € HT 44.86 € TTC

Schneider Electric

SCHA9A26917

Acti9 isd bas niveau 1oc 2to100ma ac-dc

Non géré en stock
A commander

46.02 € HT 55.22 € TTC

Schneider Electric

SCHA9A26919

Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc

Non géré en stock
A commander

63.57 € HT 76.28 € TTC

-10%

Schneider Electric

SCHA9A26946

Déclencheur à émission de tension Schneider Acti9 iMX+OF 100-415V AC

Offre limitée
14 produit(s) disponible(s)

28.55 € HT 34.26 € TTC

25.57 € HT 30.68 € TTC

Schneider Electric

SCHA9A26948

Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC

Non géré en stock
A commander

71.83 € HT 86.20 € TTC

-15%

Schneider Electric

SCHA9A26960

Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider

Offre limitée
2 produit(s) disponible(s)

30.75 € HT 36.90 € TTC

26.11 € HT 31.33 € TTC

Schneider Electric

SCHA9A26970

Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60

Non géré en stock
A commander

73.35 € HT 88.02 € TTC

Schneider Electric

SCHA9A26976

Acti9, cache-bornes plombables 2P, 36 mm, lot de 2, pour iC60 et iID

Non géré en stock
A commander

41.54 € HT 49.85 € TTC

Schneider Electric

SCHA9A27003

Acti9, platine débrochable 18mm pour iC60 et iID

Non géré en stock
A commander

75.63 € HT 90.76 € TTC

Schneider Electric

SCHA9A27005

Commande Rotative Noire Acti9 pour iC60 et iiD

Non géré en stock
A commander

94.45 € HT 113.34 € TTC

Schneider Electric

SCHA9A27062

Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID

Non géré en stock
A commander

22.13 € HT 26.56 € TTC

Schneider Electric

SCHA9C70344

Acti9, ARA iID automatisme de réarmement pour inter différentiel 4P 230VCA 50Hz

Non géré en stock
A commander

455.71 € HT 546.85 € TTC

Schneider Electric

SCHA9MEM1570

Capteur de Mesure Radio-Fréquence 3 P+N 63 A PowerTag Schneider – pour Vigi DT40/iC60 – am/av

Non géré en stock
A commander

281.48 € HT 337.78 € TTC

Schneider Electric

SCHA9XPH412

Acti9 iC60, peigne à dents, 4 pôles, 100A, 12 modules de 18mm

Non géré en stock
A commander

26.65 € HT 31.98 € TTC

Soit un total de 133.25 € HT Soit un total de 159.90 € TTC

Schneider Electric

SCHA9XPH424

Peigne à dents Schneider Acti9 iC60 4P 100A 24 modules de 18mm

Rupture temporaire
A commander

19.08 € HT 22.90 € TTC

Schneider Electric

SCHA9XPH457

Acti9 iC60, peigne à dents, 4 pôles, 100A, 57 modules de 18mm

Non géré en stock
A commander

159.41 € HT 191.29 € TTC

Soit un total de 797.05 € HT Soit un total de 956.45 € TTC

Description

L’interrupteur différentiel Schneider A9Z51440 de la gamme Acti9 IID est un dispositif 4 pôles (3 phases + neutre) conçu pour assurer la protection des personnes contre les fuites de courant jusqu’à 30 mA. Avec un courant nominal de 40 A et un type B EV, il détecte les fuites AC, pulsées, et DC lisses, ce qui le rend indispensable pour les bornes de recharge IRVE, variateurs de vitesse ou installations photovoltaïques. Fonctionne en 400 V, montage sur rail DIN, format compact, haute sécurité.

caractéristiques principales

type b ev – protection tous courants

Le type B EV permet la détection de fuites de courant alternatif sinusoïdal, pulsé et continu lisse. Il est spécialement adapté aux applications comme les **IRVE (infrastructures de recharge de véhicules électriques)**, les **onduleurs photovoltaïques**, ou les **variateurs de fréquence**.

interrupteur différentiel 4 pôles – 40 a

Conçu pour les installations triphasées, ce modèle 4P permet la protection des trois phases et du neutre. Il supporte un courant nominal de 40 A et déclenche dès qu’un courant de fuite dépasse 30 mA.

haute fiabilité – gamme acti9

Fiabilité, robustesse et compacité sont au cœur de la gamme **Acti9**. Ce modèle est compatible avec les tableaux électriques résidentiels, tertiaires et industriels. Son montage se fait facilement sur rail DIN standard.

avantages du produit

✔ Sécurité renforcée : détection complète des fuites électriques, même continues.
✔ Application spécialisée : conforme aux besoins IRVE, PV, moteurs électroniques.
✔ Intégration facile : montage DIN, bornes à vis, format modulaire.

applications

Le différentiel A9Z51440 est essentiel pour la protection des circuits :

  • Bornes de recharge pour véhicules électriques (IRVE)
  • Installations photovoltaïques avec onduleur
  • Machines avec variateurs ou redresseurs
  • Locaux tertiaires ou industriels avec électronique de puissance

caractéristiques techniques

  • Référence : Schneider A9Z51440
  • Gamme : Acti9 IID
  • Type différentiel : Type B EV
  • Nombre de pôles : 4P (3 phases + neutre)
  • Courant nominal : 40 A
  • Sensibilité : 30 mA
  • Tension d’utilisation : 400 V AC
  • Fréquence : 50/60 Hz
  • Montage : rail DIN – 4 modules
  • Bornes : à vis – arrivée haute / départ basse
  • Normes : NF EN 62423, CE, RoHS

installation

1. Installer l’interrupteur différentiel sur rail DIN dans le tableau principal.
2. Connecter les trois phases et le neutre sur les bornes d’entrée.
3. Raccorder les charges en sortie basse.
4. Serrer correctement toutes les bornes à vis.
5. Tester le dispositif via le bouton "Test" pour valider son bon fonctionnement.

Les + du produit :

  • Protection différencielle avancée de type B-EV pour les chargeurs de véhicules électriques.
  • Robuste avec une endurance mécanique de 20 000 cycles.
  • Installation rapide grâce au système encliquetable.
  • Signalisation claire de l'état ON/OFF et déclenchement.
  • Conformité avec des normes strictes : CEI 61008-2-1, EN 62423.

Conformité et protection :

  • Normes : CEI 61008-2-1, EN 61008-2-1, EN 62423
  • Degré de protection : IP20, IP5X (boîtier modulaire)
  • Résistance aux chocs : IK06
  • Catégorie de surtension : IV
  • Protection électromagnétique : conformité EN/CEI 61008-1.

FAQ :

  • Quel type de protection offre cet interrupteur différentiel ?
    Il offre une protection avancée de type B-EV, spécialement conçue pour les chargeurs de véhicules électriques.
  • Est-il compatible avec les installations en 400V ?
    Oui, il est conçu pour fonctionner avec des réseaux CA de 400V.
  • Peut-on l'utiliser dans des environnements froids ?
    Oui, il est opérationnel dans des températures allant jusqu'à -25°C.
  • Comment l'installer ?
    Il s'installe facilement sur un rail DIN grâce à son système encliquetable.
  • Quelle est la durée de garantie ?
    Le produit bénéficie d'une garantie contractuelle de 18 mois.

Produits de la même catégorie

Legrand

LEG411632

Interrupteur différentiel DX3 - id - vis/auto - 2p - 230v~ - 40a - type ac - 30ma - départ haut

5,0 (12)

En stock
350 produit(s) disponible(s)

32.23 € HT 38.68 € TTC

Legrand

LEG411617

Interrupteur différentiel DX3 - id - vis/vis - 2p - 230v~ - 40a - type a - 30ma - départ haut

4,9 (27)

En stock
341 produit(s) disponible(s)

34.92 € HT 41.90 € TTC

Legrand

LEG411638

Interrupteur différentiel DX3 - id - vis/auto - 2p - 230v~ - 40a - type a - 30ma - départ haut

5,0 (7)

En stock
131 produit(s) disponible(s)

37.42 € HT 44.90 € TTC

Legrand

LEG411661

Interrupteur différentiel DX3 - id - vis/vis - 4p- 400v~-40a - type ac - 30ma - départ bas

5,0 (1)

En stock
114 produit(s) disponible(s)

45.67 € HT 54.80 € TTC

Legrand

LEG411639

Interrupteur différentiel DX3 - id - vis/auto - 2p - 230v~ - 63a - type a - 30ma - départ haut

En stock
269 produit(s) disponible(s)

44.33 € HT 53.20 € TTC

Legrand

LEG411555

Interrupteur différentiel dx³-id - vis/vis - 2p- 230v~-40a - type a - 30ma - départ bas

En stock
57 produit(s) disponible(s)

32.42 € HT 38.90 € TTC

Schneider Electric

SCHR9PRC240

Interrupteur Différentiel 2P 40 A 30 mA Type AC Resi9 XP Schneider – Peignable – Alimentation par le Bas

5,0 (1)

En stock
158 produit(s) disponible(s)

34.92 € HT 41.90 € TTC

Legrand

LEG411660

Interrupteur différentiel DX3 - id - vis/vis - 4p - 400v~ - 25a - Type ac - 30ma - Départ Bas

5,0 (2)

En stock
59 produit(s) disponible(s)

42.08 € HT 50.50 € TTC

Legrand

LEG411504

Interrupteur différentiel dx³-id - vis/vis - 2p- 230v~-25a - type ac - 30ma - départ bas

En stock
4 produit(s) disponible(s)

33.29 € HT 39.95 € TTC

Schneider Electric

SCHR9ERC263

Interrupteur Différentiel 2P 63 A 30 mA Type AC Embrochable Resi9 XE Schneider

5,0 (2)

En stock
110 produit(s) disponible(s)

64.99 € HT 77.99 € TTC

Legrand

LEG411631

Interrupteur Différentiel DX³-ID Legrand 25 A Type AC 30 mA – 2P – 230 V – Arrivée Haute à Vis et Départ Haut Automatique – 2 Modules

4,5 (2)

En stock
3 produit(s) disponible(s)

35.00 € HT 42.00 € TTC

Schneider Electric

SCHR9ERC240

Interrupteur Différentiel 2P 40 A 30 mA Type AC Embrochable Resi9 XE Schneider

5,0 (1)

En stock
22 produit(s) disponible(s)

36.29 € HT 43.55 € TTC

Schneider Electric

SCHR9ERA263

Interrupteur Différentiel 2P 63 A 30 mA Type A Embrochable Resi9 XE Schneider

5,0 (2)

En stock
102 produit(s) disponible(s)

77.25 € HT 92.70 € TTC

Schneider Electric

SCHR9PRA240

Interrupteur Différentiel 2P 40 A Resi9 Schneider Electric – 30mA - Type A - Peignable - Alimentation Bas

5,0 (2)

En stock
26 produit(s) disponible(s)

41.58 € HT 49.90 € TTC

Legrand

LEG411616

Interrupteur différentiel DX3 - id - vis/vis - 2p - 230v~ - 25a - type a - 30ma - départ haut

5,0 (1)

En stock
5 produit(s) disponible(s)

46.32 € HT 55.58 € TTC

Legrand

LEG411525

Interrupteur Différentiel 40 A 230 V DX³-ID Legrand - 2 Pôles

En stock
2 produit(s) disponible(s)

34.92 € HT 41.90 € TTC

Les avis clients

Caractéristiques techniques

Mode de pose Rail din
Profondeur d'encastrement 44,0 mm
Calibre/courant nominal assigné (in) 40,0 A
Tension assignée (ue) 400,0 V
Tension d'isolement assignée (ui) 500,0 V
Nombre de pôles 4,0
Sensibilité / courant de défaut nominal (iδn) 0,03 mA
Type de courant différentiel B
Sélectif Non
Tenue au courant de choc 3,0 kA
Degré de pollution 3,0
Largeur en nombre de modules 4,0
Type retardé de courte durée Non
Fréquence 50 hz
Indice de protection (ip) Ip20
Section de raccordement cable rigide 35,0 mm²
Section de raccordement cable souple 25,0 mm²
Avec dispositif de verrouillage Non
Température ambiante en fonctionnement 60,0 °C
Produits auxiliaires associables Oui
Tension assignée de tenue aux chocs (uimp) 6,0 kV
Type de tension Ac
Antidéflagration Non
