Schneider Electric Embase de Raccordement Passive Abe7 - 16 Entrées ou Sorties - Del

Description

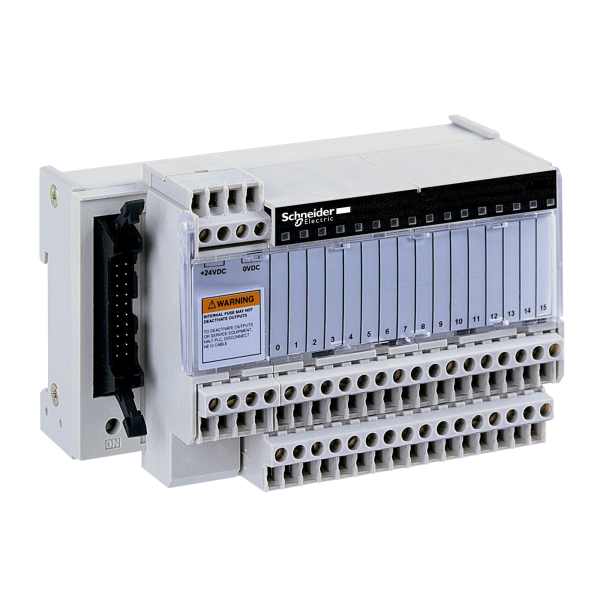

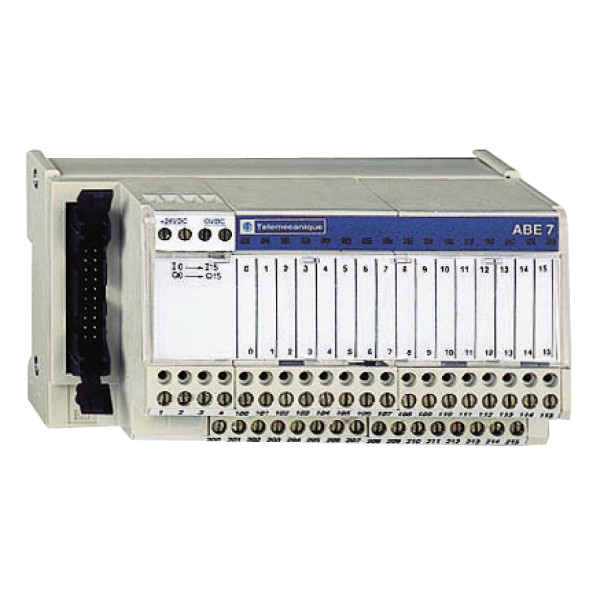

La base de raccordement passive Schneider ABE7H16R21 de la gamme Telefast ABE7 permet de connecter rapidement jusqu’à 16 entrées ou sorties d’automates ou de modules d’E/S. Elle intègre des DEL d’indication pour visualiser l’état de chaque signal, simplifiant les opérations de maintenance. Conçue pour des environnements industriels exigeants, cette base modulaire assure une installation rapide, fiable et ordonnée, réduisant significativement le temps de câblage et les erreurs de connexion.

Caractéristiques générales :

• Gamme de produits : Advantys Telefast ABE7
• Type de produit ou de composant : EmbaseE/S tout ou rien passive
• Type d'embase : Embase E/S
• Tension d'alimentation : 19...30 V conformément à IEC 61131-2
• Nombre de canaux : 16
• Nombre de bornes par voie : 2
• Mode de raccordement :
  • Bornes de type vis, capacité de serrage: 1 x 0,09 à 1 x 1,5 mm² AWG 28...16 souple avec embout
  • Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² AWG 26...12 rigide
  • Bornes de type vis, capacité de serrage: 1 x 0,14 à 1 x 2,5 mm² AWG 26...14 souple sans embout
  • Bornes de type vis, capacité de serrage: 2 x 0,09 à 2 x 0,75 mm² AWG 28...20 souple avec embout
  • Bornes de type vis, capacité de serrage: 2 x 0,2 à 2 x 2,5 mm² AWG 24...14 rigide

Caractéristiques produit :

• Type de circuit d'alimentation : DC
• Nombre de rangées horizontales : 2
• Led d'état :
  • 1 DEL par canal, vert pour statut du canal
  • 1 LED, vert pour puissance ON
• Distribution des polarités : 0 V ou 24 V
• Protection contre les courts-circuits : 2 A fusible interne, 5 x 20 mm, à fusion rapide (extrémité de l'automate)
• Type de connecteur : HE-10
• Nombre de broches : 20 broches
• Mode de fixation :
  • Par clips sur rail DIN symétrique 35 mm
  • Par vis sur plaque solide ac kit fixation
• Courant d'alimentation : <= 1.8 A
• Courant par voie : <= 0.5 A
• Courant par groupe de sorties : <= 1.8 A
• Chute de tension sur le fusible d'alimentation : 0.3 V
• Tension assignée d'isolement : 2000 V
• Catégorie d'installation : II conformément à IEC 60664-1
• Couple de serrage : 0.6 N.m (avecplat Ø 3,5 mm
• Largeur : 125 mm
• Poids (kg) : 0.300

caractéristiques principales

connexion rapide pour 16 signaux

La base accepte jusqu’à 16 entrées ou sorties pour simplifier le câblage de modules automates. Chaque signal est clairement repéré, permettant un raccordement organisé et sans erreur.

indication par del intégrée

Chaque canal dispose d’une DEL de visualisation qui indique en temps réel l’état logique du point (actif/inactif), facilitant ainsi le diagnostic et la maintenance.

architecture modulaire robuste

Compatible avec les modules d’E/S standards Schneider, cette base se monte facilement sur rail DIN pour une intégration rapide dans vos armoires électriques et vos tableaux d'automatisme.

avantages du produit

✔ Gain de temps : câblage centralisé et rapide.
✔ Diagnostic facilité : contrôle visuel immédiat avec DEL.
✔ Qualité industrielle : connectique robuste et fiable sur rail DIN.

applications

La base ABE7H16R21 est idéale pour :

• Automatisation industrielle
• Infrastructures et bâtiments techniques
• Installations de process et de production
• Machines spéciales et systèmes embarqués

installation

1. Monter la base ABE7H16R21 sur un rail DIN.
2. Raccorder les câbles de signaux aux bornes prévues (16 points).
3. Relier la base au module automate ou E/S par le connecteur approprié.
4. Tester l’activation de chaque canal via la visualisation DEL.
5. Vérifier la stabilité mécanique et électrique avant mise en service définitive.
