Module de sorties analogiques isolées Schneider BMXAMO0410 – 4 sorties – Modicon M340

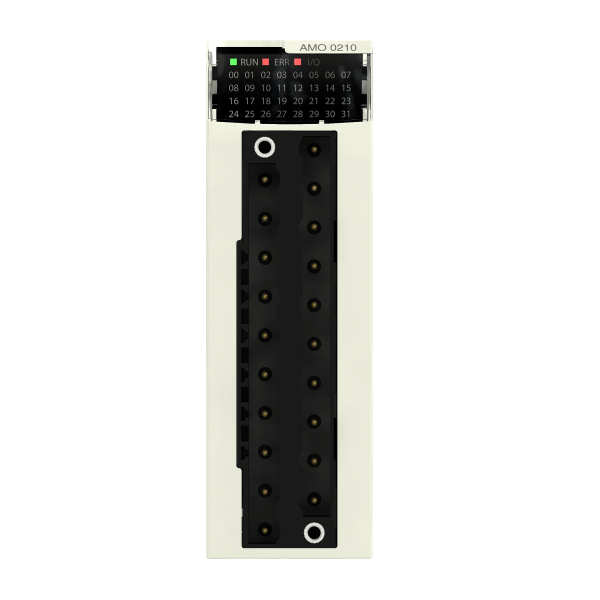

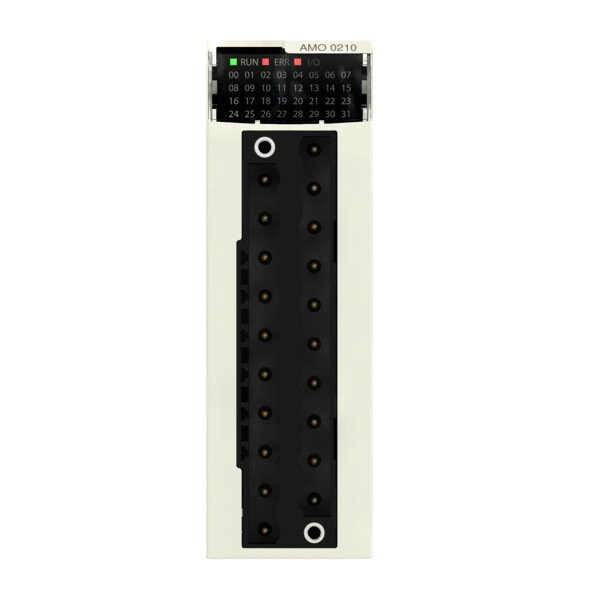

Description

Le module Schneider BMXAMO0410 permet de piloter jusqu’à 4 sorties analogiques isolées pour vos installations automatisées utilisant les automates Modicon M340. Conçu pour délivrer des signaux précis (4–20 mA, 0–10 V), il offre une grande fiabilité grâce à l'isolation des sorties, garantissant la protection des équipements connectés. Parfait pour contrôler des vannes, des variateurs de vitesse, ou tout dispositif nécessitant une commande analogique stable dans les environnements industriels exigeants.

Caractéristiques principales :

• Gamme de produits : Plateforme d'automatisme Modicon M340
• Type de produit ou de composant : Module de sorties analogiques
• Raccordement électrique : 1 connecteur 20 ways
• Isolation des entrées sorties : Isolé

Caractéristiques complémentaires :

• Erreur de mesure : <= 0,25 % de l'échelle 0...60 °C / 0,1 % de l''échelle 25 °C
• Dérive en température : 45 ppm/°C +/- 10 V / 45 ppm/°C 0...20 mA / 45 ppm/°C 4...20 mA
• Mode commun entre voies : >= 80 dB
• Tension d'isolement : 1400 V DC between channels and ground / 1400 V DC between channels and bus / 750 V DC entre les canaux
• Type de détection : Circuit ouvert 0...20 mA / Circuit ouvert 4...20 mA / Court-circuit +/- 10 V
• Impédance de charge ohmique : >= 1000 Ohm +/- 10 V / <= 500 Ohm 0...20 mA / <= 500 Ohm 4...20 mA
• Niveau de sortie : Niveau haut
• Nombre sorties analogiques : 4
• Type de sortie analogique : Courant 0...20 mA / Courant 4...20 mA / Tension +/- 10 V
• Résolution sorties analogiques : 15 bits + signe
• Alimentation : Alimentation interne par le rack
• Temps de conversion : <= 1 ms
• Valeur de conversion maximale : +/- 11,4 V +/- 10 V / 0...21 mA 0...20 mA / 0...21 mA 4...20 mA
• Mode de repli : Configurable / Prédéfini
• Led d'état : 1 LED vert RUN / 1 DEL par canal vert diagnostic du canal / 1 LED rouge ERR / 1 LED rouge E/S
• Masse du produit : 0.15 kg
• Consommation électrique : 150 mA à 3,3 V DC / 84 mA à 24 V DC

Référence : SCHBMXAMO0410 (Schneider-Electric)

caractéristiques principales

4 sorties analogiques isolées

Ce module dispose de 4 canaux de sortie analogique entièrement isolés entre eux et par rapport au bus, assurant une protection accrue contre les perturbations électriques et les erreurs de câblage.

plages de sortie configurables

Chaque sortie peut être configurée pour délivrer différents types de signaux standards : 0–10 V, 4–20 mA selon les besoins de vos équipements de terrain (actionneurs, variateurs, régulateurs).

compatibilité modicon m340

Le BMXAMO0410 s'intègre directement sur les racks d’automates **Modicon M340**, offrant une installation rapide et une communication fluide via le bus interne de l’automate.

avantages du produit

✔ Isolation totale : évite les boucles de masse et protège vos installations.
✔ Polyvalence : signaux de sortie multiples pour divers types d'actionneurs.
✔ Fiabilité industrielle : conçu pour un fonctionnement continu dans des conditions sévères.

applications

Le module Schneider BMXAMO0410 est utilisé pour :

• Commande de vannes proportionnelles
• Pilotage de variateurs de fréquence
• Gestion d’actionneurs hydrauliques ou pneumatiques
• Automatisation de procédés industriels (process, énergie, traitement d'eau)

installation

1. Fixer le module BMXAMO0410 sur le rack Modicon M340 prévu.
2. Connecter les câbles de sortie analogique aux borniers du module.
3. Configurer les paramètres de sortie via l’environnement logiciel Unity Pro/EcoStruxure Control Expert.
4. Tester le module avec les dispositifs connectés.
5. Mettre en service l’installation avec supervision active des signaux.
