Photo(s) non contractuelle(s)

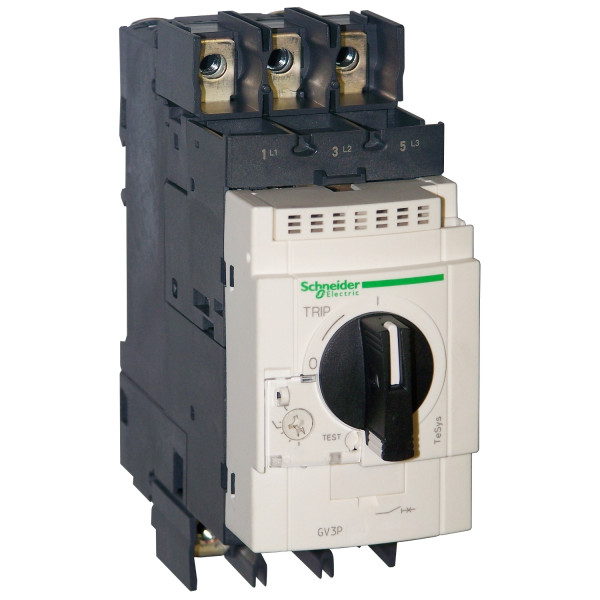

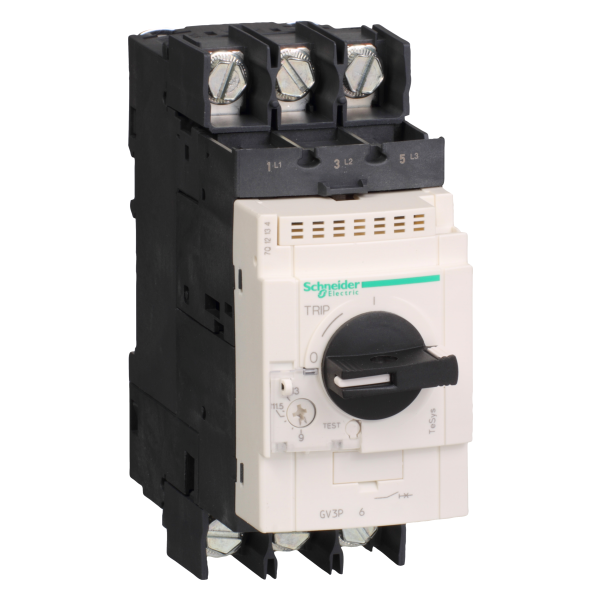

Schneider Electric Disjoncteur Moteur 50A cosses fermées
288,3667 € HT 346,04 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 33-38 jours Délai estimatif
Jusqu'à 692 points de fidélité en achetant ce produit
Schneider Electric
SCHA9MEM1573
Powertag - capteur de mesure radio-fréquence - flex universel 3p 63a - am/av
Non géré en stock
A commander
283,5667 € HT 340,28 € TTC
Schneider Electric
SCHGV2V03
Schneider Electric Dispo.Cadenassage Diam.6
Non géré en stock
A commander
40,45 € HT 48,54 € TTC
Schneider Electric
SCHGV3APN01
Schneider Electric Kit Poignee Noire Ip54 - Axe Front Gv3P/
Non géré en stock
A commander
71,3167 € HT 85,58 € TTC
Schneider Electric
SCHGV3APN02
Schneider Electric Kit Poignee Rouge Ip54 - Axe Front Gv3P/
Non géré en stock
A commander
54,8083 € HT 65,77 € TTC
Schneider Electric
SCHGV3APN04
Schneider Electric Kit Poignee Gv3 Red Ip65 Sans Trip
Non géré en stock
A commander
99,7167 € HT 119,66 € TTC
Schneider Electric
SCHGVAD1001
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F (Défaut)
Non géré en stock
A commander
15,5333 € HT 18,64 € TTC
Schneider Electric
SCHGVAD1010
Contact Auxiliaire TeSys GVAD1010 – 1F+1F (Défaut) – Schneider Electric
En stock
8 produit(s) disponible(s)
13,9583 € HT 16,75 € TTC
Schneider Electric
SCHGVAE11
Contacteur Auxiliaire Schneider 1 O Plus 1 F
En stock
104 produit(s) disponible(s)
4,9167 € HT 5,90 € TTC
Schneider Electric
SCHGVAM11
Schneider Electric Contacteur Auxiliaire 1 Of (Défaut)
Non géré en stock
A commander
16,8833 € HT 20,26 € TTC
Schneider Electric
SCHGVAN11
Schneider Electric Contacteur Auxiliaire 1 O Plus 1 F
5,0 (1)
En stock
84 produit(s) disponible(s)
4,9167 € HT 5,90 € TTC
Schneider Electric
SCHGVAPK12
EQUERRE GV3-TESYS U SUPPO RT AXE POIGNEE
Non géré en stock
A commander
20,60 € HT 24,72 € TTC
Schneider Electric
SCHGVAS115
Schneider Electric Déclencheur à émission de courant Gvas 110 à 115 V Ca 50Hz
Non géré en stock
A commander
39,2417 € HT 47,09 € TTC
Schneider Electric
SCHGVAS225
Schneider Electric Déclencheur à émission de courant Gvas 220 à 240 V Ca 50 Hz
Non géré en stock
A commander
30,20 € HT 36,24 € TTC
Schneider Electric
SCHGVAS385
Schneider Electric Déclencheur à émission de courant Gvas 380 à 400 V Ca 50Hz
Non géré en stock
A commander
34,8417 € HT 41,81 € TTC
Schneider Electric
SCHGVAU115
Schneider Electric Déclencheur à mini de tension Gvau 110 à 115 V Ca 50Hz
Non géré en stock
A commander
48,55 € HT 58,26 € TTC
Schneider Electric
SCHGVAU225
Schneider Electric Déclencheur à mini de tension Gvau 220 à 240 V Ca 50 Hz
5,0 (3)
Non géré en stock
A commander
28,0417 € HT 33,65 € TTC
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys GV3
- Nom abrégé d'appareil : GV3P
- Type de produit ou de composant : Disjoncteur
- Application du disjoncteur : Protection moteur
- Description des pôles : 3P
- Type de réseau : AC
- Catégorie d'emploi : AC-3 conformément à IEC 60947-4-1 / A conformément à IEC 60947-2
- Fréquence réseau : 50/60 Hz conformément à IEC 60947-4-1
- Pouvoir de coupure : Icu = 50 kA à 400/415 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 50 kA à 440 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 6 kA à 690 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 100 kA à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / Icu = 12 kA à 500 V AC 50/60 Hz conformément à IEC 60947-2
- [ics] pouvoir assigné de coupure de service en court-circuit : 100 % à 230/240 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 440 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 500 V AC 50/60 Hz conformément à IEC 60947-2 / 0,5 à 690 V AC 50/60 Hz conformément à IEC 60947-2 / 100 % à 400/415 V AC 50/60 Hz conformément à IEC 60947-2
- Zone de réglage de protection thermique : 37...50 A
- Technologie de déclencheur : Thermique-magnétique
- Courant de déclenchement magnétique : 700 A
- Mode d'installation : Par clips / Par vis
- Support de montage : Platine / Rail
- Position de montage : Horizontal / Vertical
- Puissance moteur kw : 22 kW à 400/415 V AC 50/60 Hz / 30 kW à 500 V AC 50/60 Hz / 45 kW à 690 V AC 50/60 Hz
- Type de commande : Bouton rotatif
- [ue] tension assignée d'emploi : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ui] tension assignée d'isolement : 690 V AC 50/60 Hz conformément à IEC 60947-2
- [ith] courant thermique conventionnel : 50 A conformément à IEC 60947-4-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-2
- Puissance dissipée par pôle : 8 W
- Durée de vie mécanique : 50000 cycle
- Durée de vie électrique : 50000 cycle pour AC-3 à 440 V In
- Vitesse de commande : 25 cyc/h
- Service assigné : Continu conformément à IEC 60947-4-1
- Pas de raccordement : 17.5 mm sans épanouisseurs
- Mode de raccordement : Bornes à anneau - external diameter : 6 mm / Barres- 6 x 13.5 mm
- Couple de serrage : 6 N.m - sur barres - screw M6 / 6 N.m - sur bornes à anneau - screw M6
- Robustesse mécanique : Chocs fermé 15 Gn for 11 ms conformément à IEC 60068-2-27 / Chocs ouvert 30 Gn pour 11 ms conformément à IEC 60068-2-27 / Vibrations 4 Gn, 5...300 Hz conformément à IEC 60068-2-6
- Aptitude au sectionnement : Oui conformément à IEC 60947-1
- Sensibilité à une perte de phase : Oui conformément à IEC 60947-4-1
- Hauteur : 132 mm
- Largeur : 55 mm
- Profondeur : 136 mm
- Masse du produit : 0.96 kg
Ancien produit : Telemecanique GV3P506
Caractéristiques techniques
| Largeur | 55 mm |
| Hauteur | 132 mm |
| Profondeur | 136 mm |
| Puissance de fonctionnement nominale, ac-3, 400 v | 22 kW |
| Avec commutateur auxiliaire intégré | Non |
| Courant permanent nominal (iu) | 50 A |
| Avec déclencheur à sous-tension intégré | Non |
| Nombre de pôles | 3 |
| Tension de fonctionnement normale | 690 V |
| Tension de fonctionnement normale | 690 V |
| Réglage de courant du déclencheur de surcharge | 37 A |
| Réglage de courant du déclencheur de surcharge | 37 A |
| Indice de protection (ip) | Ip20 |
| Type de raccordement du circuit principal | Autre |
| Finition de l'élément d'actionnement | Bouton rotatif |
| Technique de déclenchement | Thermomagnétique |
| Courant de commutation de court-circuit limite nominal icu à 400 v, ca | 50 kA |
| Sensible à une défaillance de phase | Oui |
| Type de construction de l'appareil | Appareil complet installé dans un boîtier |
| Avec protection thermique | Oui |
| Puissance de fonctionnement nominale, ca-3, 230 v | 15 kW |
| Plage de réglage du déclencheur de court-circuit non retardé | 700 A |
