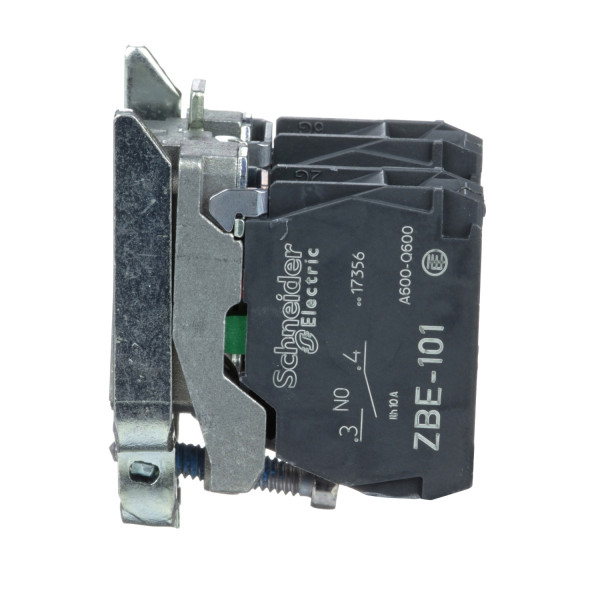

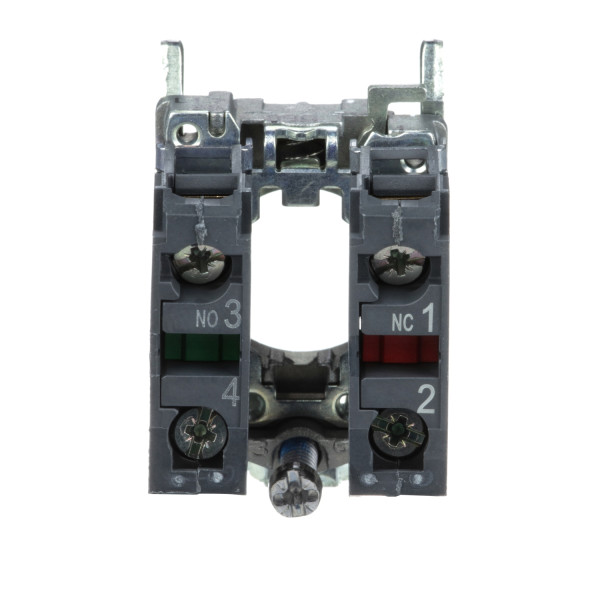

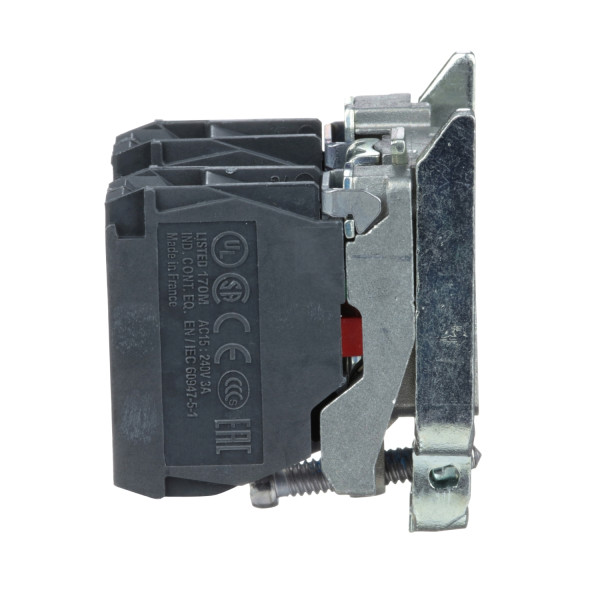

Harmony corps de bouton - ø22 - 1o+1f
SCHZB4BZ105 - Schneider Electric
10.42 € TTC
Marque : Schneider Electric
Référence : ZB4BZ105
EAN : 3389110889413
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : ZB4BZ105
EAN : 3389110889413
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 20 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Produits associés
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Harmony Corps De Bouton - Ø22 - 1O+1F
Caractéristiques générales :
Caractéristiques générales :
- Gamme de produits : Harmony XB4
- Type de produit ou de composant : Corps à contact complet
- Nom abrégé d'appareil : ZB4
- Matière de l'embase de fixation : Zamak
- Vente par quantité indivisible : 1
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : À action dépendante
- Type du bloc de contact : Unique
- Information complémentaire : Avec corps/embase de montage
- Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN 60947-1 / Borniers à vis-étrier : >= 1 x 0,22 mm² sans embout conformément à EN 60947-1
- Largeur hors tout cao : 30 mm
- Hauteur hors tout cao : 47 mm
- Profondeur hors tout cao : 37 mm
- Description des bornes iso n°1 : (11-12)NC
- Poids (kg) : 0.062
- Utilisation des contacts : Contacts standards
- Ouverture positive : Avec ouverture positive conformément à EN/IEC 60947-5-1 appendix K
- Course d'actionnement :
- 1.5 mm (état électrique modifié par ''O'')
- 2.6 mm (état électrique modifié par ''F'')
- 4.3 mm (course totale)
- Couple de fonctionnement : 0.05 N.m (état électrique modifié par ''F'')
- Durée de vie mécanique : 5000000 cycle
- Couple de serrage : 0.8...1.2 N.m conformément à EN 60947-1
- Forme de la tête de vis :
- Transversal cruciforme Philips n° 1
- Transversal pozidriv N°1
- Perforé plat Ø 4 mm
- Perforé plat Ø 5,5 mm
- Matériau des contacts : Alliage d'argent (Ag/Ni)
- Protection contre les courts-circuits : 10 A cartouche fusible type gG conformément à EN/IEC 60947-5-1
- [ith] courant thermique conventionnel : 10 A conformément à EN/IEC 60947-5-1
- [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3) conformément à EN 60947-1
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN 60947-1
- [ie] courant assigné d'emploi :
- 0,125 à 240 V, AC-15, A600 conformément à EN/IEC 60947-5-1
- 0,25 à 120 V, AC-15, A600 conformément à EN/IEC 60947-5-1
- 0.1 A à 600 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
- 0.27 A à 250 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
- 0.55 A à 125 V, DC-13, Q600 conformément à EN/IEC 60947-5-1
- 1.2 A à 600 V, AC-15, A600 conformément à EN/IEC 60947-5-1
- Durée de vie électrique :
- 1000000 cycle, AC-15, 2 A à 230 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- 1000000 cycle, AC-15, 0,125 à 120 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- 1000000 cycle, AC-15, 4 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- 1000000 cycle, DC-13, 0.2 A à 110 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- 1000000 cycle, DC-13, 0.5 A à 24 V, cadence de fonctionnement: 3600 cyc/h, facteur de charge: 0.5 conformément à EN/IEC 60947-5-1 appendix C
- Fiabilité électrique iec 60947-5-4 :
- ' < 10exp(-6) à 5 V, 1 mA dans environnement sain conformément à EN/IEC 60947-5-4
- ' < 10exp(-8) à 17 V, 5 mA dans environnement sain conformément à EN/IEC 60947-5-4
Référence Schneider Electric ZB4BZ105 / SCHZB4BZ105
Caractéristiques techniques du produit :
| Bloc de contact auxiliaire | |
|---|---|
| Mode de pose | Autre |
| Modèle | Intégrable |
| Douille | Sans |
| Courant de fonctionnement nominal ca-15, 230 v | 3 A |
| Finition du raccordement électrique | Raccordement à vis |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Nombre d'interrupteurs de signal d'erreur | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
