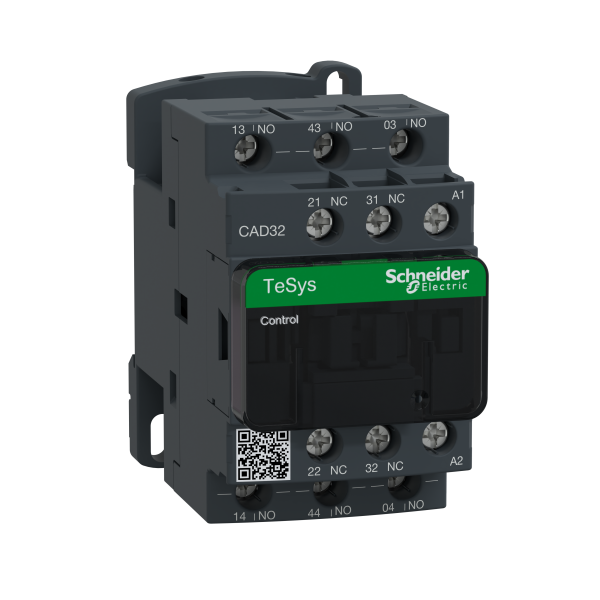

Schneider electric contacteur tesys cad32 3 f plus 2 o instantané 10 a 115 v ca
SCHCAD32FE7 - Schneider Electric
48.47 € TTC
Marque : Schneider Electric
Référence : CAD32FE7
EAN : 3389110401141
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : CAD32FE7
EAN : 3389110401141
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 96 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Les clients qui ont acheté ce produit ont aussi acheté
|
|
|
|
Descriptif
Caractéristiques principales :
Ancien produit : Telemecanique CAD32FE7
- Type de produit ou de composant : Relaisde contrôle
- Nom abrégé d'appareil : CAD
- Application du contacteur : Télécommande
- Catégorie d'emploi : AC-14 / AC-15 / DC-13
- Composition des pôles : 3 F + 2 O
- [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz
- Control circuit type : C.a. 50/60 Hz
- Tension circuit de commande : 115 V AC 50/60 Hz
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
- [ith] courant thermique conventionnel : 10 A à <= 60 °C
- Pouvoir nominal d'enclenchement irms : 140 A AC conformément à IEC 60947-5-1 / 250 A DC conformément à IEC 60947-5-1
- [icw] courant assigné de courte durée admissible : 100 A 1 s / 120 A 500 ms / 140 A 100 ms
- Calibre du fusible à associer : 10 A gG conformément à IEC 60947-5-1
- [ui] tension assignée d'isolement : 690 V conformément à IEC 60947-5-1 / 600 V certifications UL / 600 V certifications CSA
- Support de montage : Platine / Rail
- Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : 1.2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / 1.2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- Plage de tension du circuit de commande : 0,3 à 0,6 Uc perte de niveau / 0,8 à 1,1 Uc opérationnel 50 Hz / 0,85...1,1 Uc opérationnel 60 Hz
- Temps de fonctionnement : 4...19 ms excitation bobine + ouverture ''O'' / 12...22 ms excitation bobine + fermeture ''F'' / 4...12 ms désexcitation bobine + ouverture ''F'' / 6...17 ms désexcitation bobine + fermeture ''O''
- Durée de vie mécanique : 30 Mcycles
- Vitesse de commande : 180 cyc/mn
- Consommation moyenne à l'appel en va : 70 VA à 20 °C 50 Hz
- Consommation moyenne au maintien en va : 8 VA à 20 °C 50 Hz
- Tension de commutation minimale : 17 V
- Courant commuté minimum : 5 mA
- Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
- Résistance d'isolement : > 10 M'
- Hauteur : 77 mm
- Largeur : 45 mm
- Profondeur : 84 mm
- Masse du produit : 0.58 kg
Ancien produit : Telemecanique CAD32FE7
Référence Schneider Electric CAD32FE7 / SCHCAD32FE7
Caractéristiques techniques du produit :
| Contacteur auxiliaire, relais | |
|---|---|
| Mode de pose | Rail/ vis din |
| Interface | Non |
| Nombre de contacts auxiliaires à fermeture | 3,0 |
| Nombre de contacts auxiliaires à ouverture | 2,0 |
| Courant de fonctionnement nominal, 400 v | 10,0 A |
| Tension d'alimentation de courant nominal us à ca 50 hz | 115,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 115 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 115,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 115 V |
| Commande manuelle possible | Non |
| Avec affichage led | Non |
| Type de raccordement du circuit auxiliaire | Raccordement à vis |
| Type de tension d'actionnement | Ac |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
| Commande manuelle | Non |
