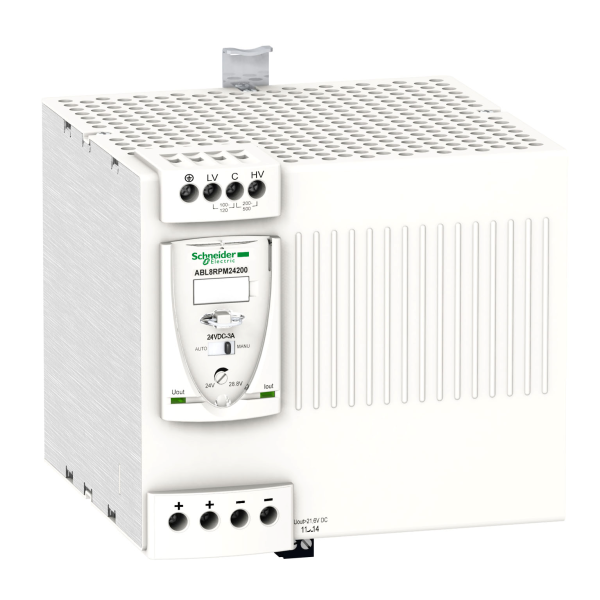

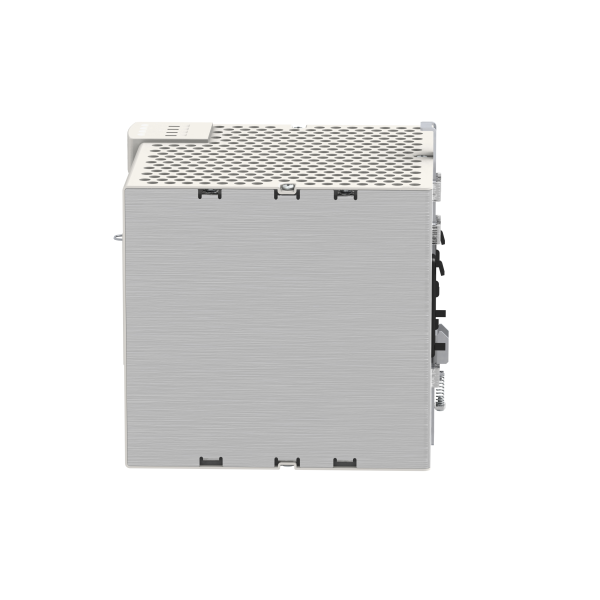

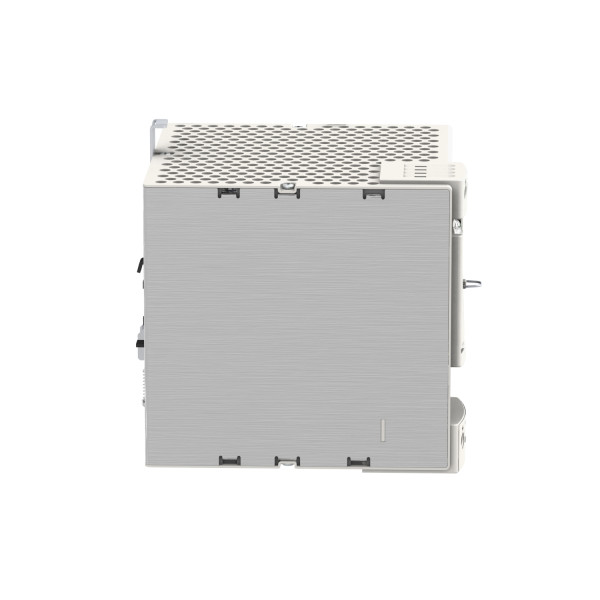

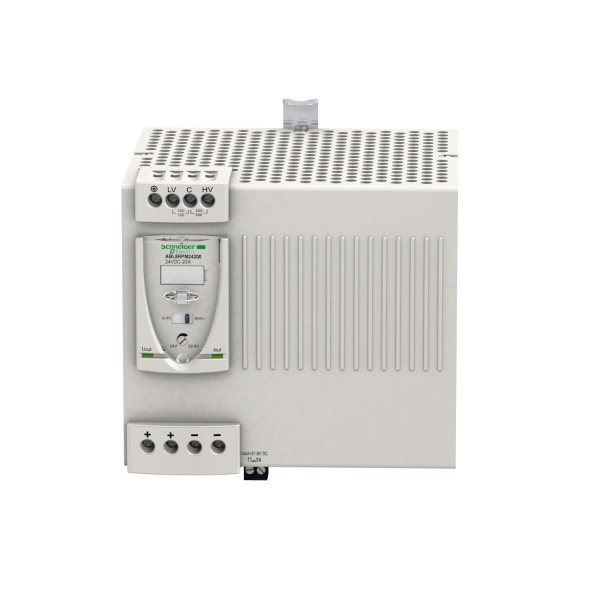

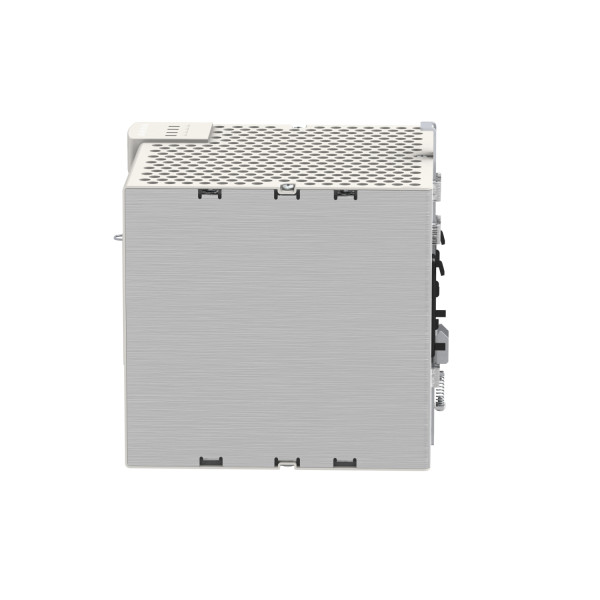

SCHABL8RPM24200 - Schneider Electric

Produits approchants

ALIM.REG 3X340-460V 24VDC SCHABL7UEQ24200

• Gamme de produits : Phaseo
• Type de produit ou de composant : Alimentation puissance
• Type d'alimentation : Mode commutation régulée
• Tension d'entrée : 100...120 V c.a. monophasé, raccordement(s): N-L1 / 200...240 V c.a. phase-phase, raccordement(s): L1-L2
• Tension de sortie : 24 V c.c.
• Puissance nominale en w : 480 W
• Filtre pfc : Avec filtre PFC conformément à IEC 61000-3-2
• Courant de sortie module d'alimentation : 20 A
• Type de protection en sortie : Contre la surcharge, protection technologique: réinitialisation manuelle ou automatique / Contre la surtension, protection technologique: 30 à 32 V, réinitialisation manuelle / Contre les courts-circuits, protection technologique: réinitialisation manuelle ou automatique / Contre la sous-tension, protection technologique: déclenchement si U < 21,6 V / Thermique, protection technologique: remise à zéro automatique
• Température de fonctionnement :

• Limites de la tension d'entrée : 170...264 V / 85...132 V
• Fréquence du réseau : 47...63 Hz
• Courant à l'appel : <= 30 A pour 2 ms
• Facteur de puissance : 0,68 à 240 V / 0,69 à 120 V
• Rendement : 88...100 %
• Limites de la tension de sortie : Réglable de 24 à 28,8 V
• Puissance dissipée en w : 57.6 W
• Régulation de charge et de ligne : 1...3 %
• Ondulation résiduelle :
• Temps de maintien : >= 120 ms à 400 V / >= 20 ms à 100 V / >= 40 ms à 240 V
• Amplification de courant temporaire admissible : 1,5 x In pendant 4 s
• Mode de raccordement : Bornier débrochable à vis pour relais de diagnostic, capacité de raccordement: 2 x 2,5 mm² / Bornes de type vis pour connexion entrée, capacité de raccordement: 3 x 0, 5 à 3 x 4 mm²jauge AWG22...12 / Bornes de type vis pour branchement à la terre de l'entrée, capacité de raccordement: 1 x 0,5 à 1 x 4 mm²jauge AWG22...12 / Bornes de type vis pour connection sortie, capacité de raccordement: 4 x 0,5 à 4 x 4 mm²jauge AWG22...12
• Marquage : CE

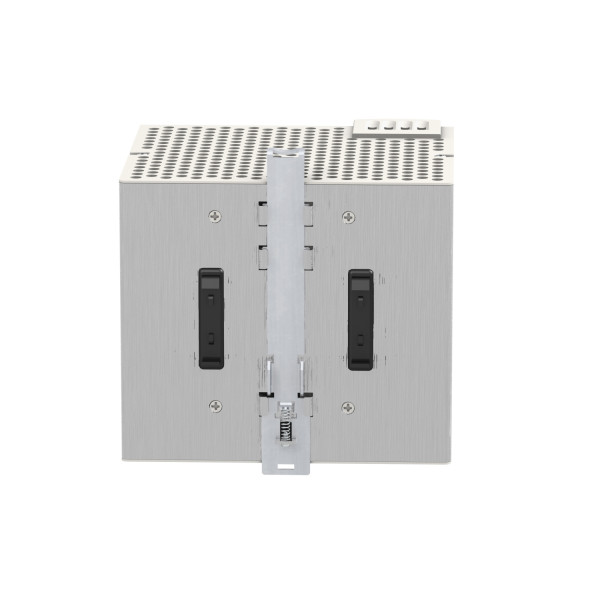

• Support de montage : Profilé symétrique 35x15mm / Profilé symétrique 35x7,5mm
• Position de montage : Verticale
• Couplage de sortie : Parallèle / Séries
• Désignation de l'essai : Émissions transmises par conduction sur la ligne électrique conformément à EN 55022 Class B / Décharges électrostatiques conformément à EN/IEC 61000-4-2 / Champ électromagnétique induit conformément à EN/IEC 61000-4-6 / Champ magnétique conformément à EN 61000-4-8 / Coupure de courant primaire conformément à IEC 61000-4-11 / Champ électromagnétique rayonné conformément à EN/IEC 61000-4-3 / Émissions rayonnées conformément à EN 55022 Class B / Transitoire rapide conformément à IEC 61000-4-4 / Surtension conformément à EN/IEC 61000-4-5 / Émission de courant d'harmoniques conformément à EN/IEC 61000-3-2
• Led d'état : 1 LED vert et rouge pour tension de sortie / 1 LED vert, rouge et orange pour courant de sortie
• Profondeur : 155 mm
• Hauteur : 143 mm
• Largeur : 165 mm
• Masse du produit : 1.6 kg
