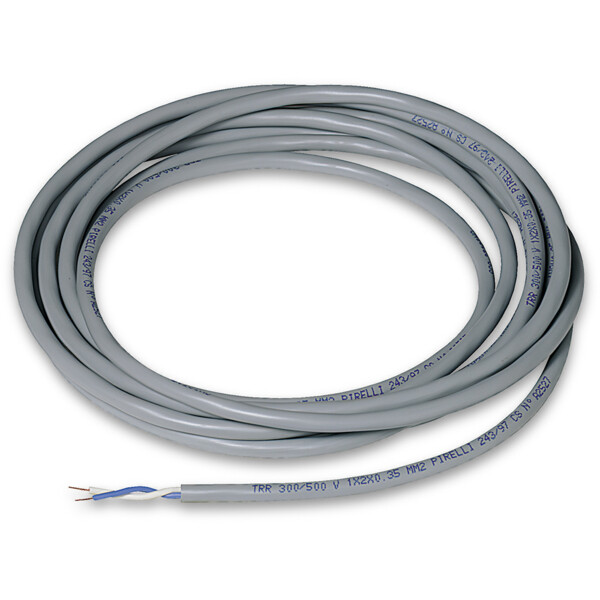

Câble Bus Bticino Cofrel Myhom (3) ARDL4669 82.20€

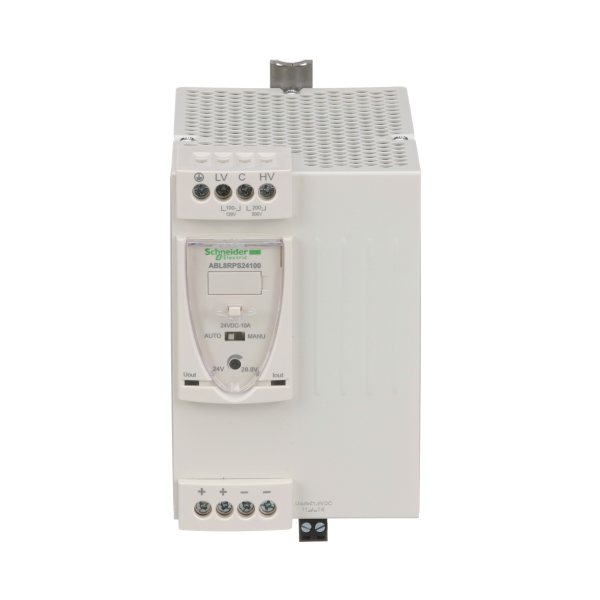

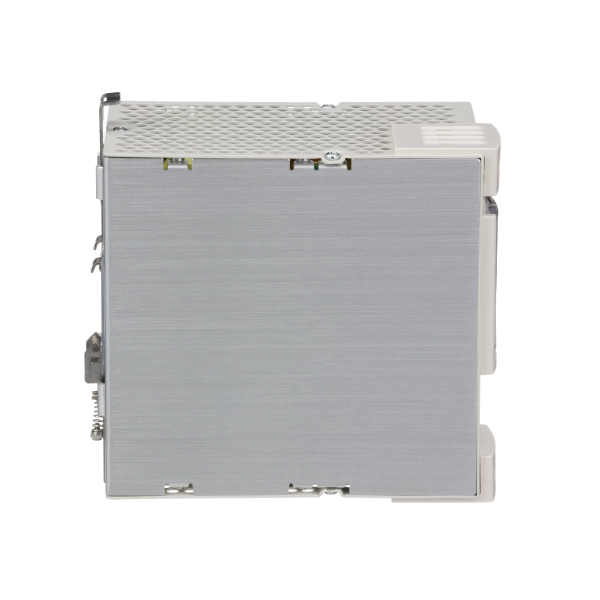

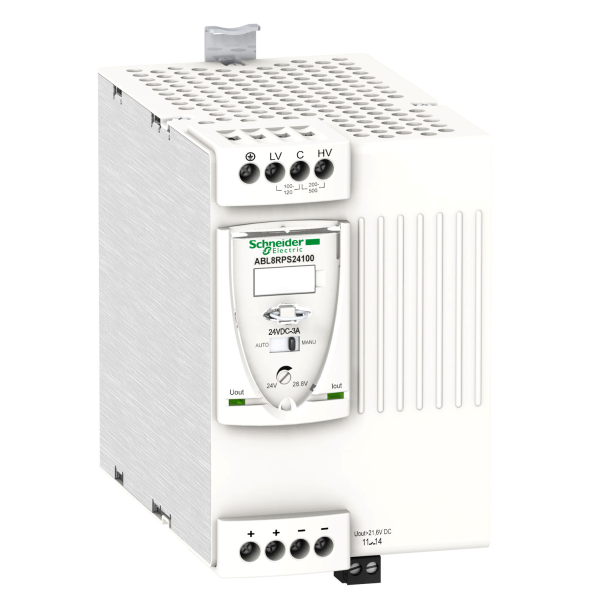

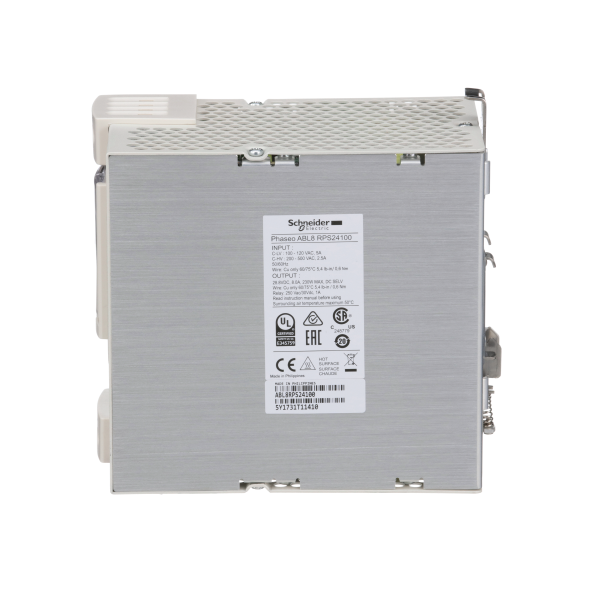

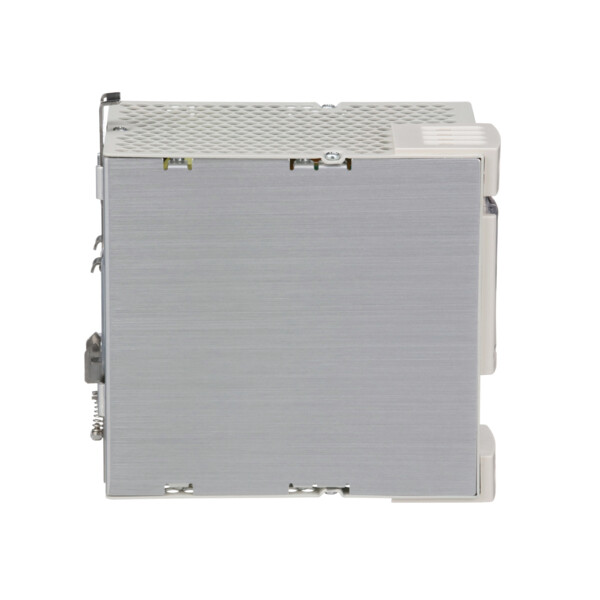

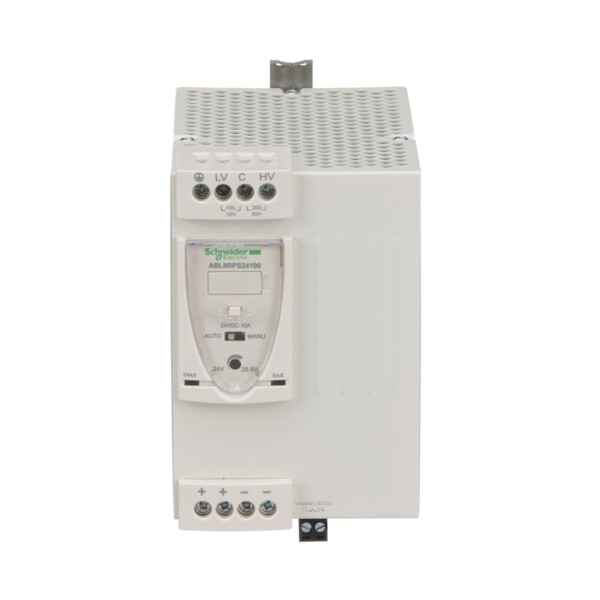

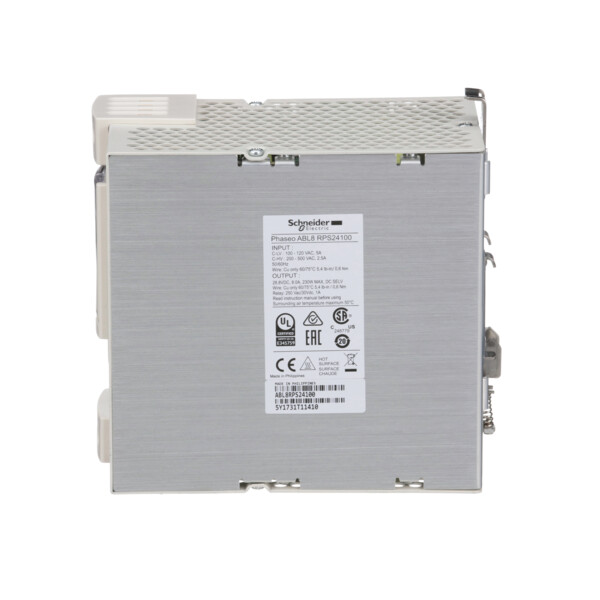

Alimentation Universelle Schneider Electric

Cette alimentation Phaseo, de la marque Schneider Electric, est un dispositif électrique servant à l’alimentation des appareillages à basse tension comme les moteurs de volets roulants, les mécanismes d’éclairage. Elle permet de commuter les circuits d’entrées, mono ou biphasé, avec un mode régulé en une valeur réduite. Cette alimentation transforme la tension d’entrée de 100 à 120 V (pour monophasé) ou 200 à 500 V (pour biphasé), en courant continu de 24 V avec une intensité de 10 A. Elle est indispensable pour adapter les appareillages à la puissance électrique du réseau.

Les + du produit :

• Montage sur rail symétrique 35 mm
• Equipée de voyants LED de signalisation

Caractéristiques principales :

• Gamme de produits : Phaseo
• Type de produit ou de composant : Alimentation puissance
• Type d'alimentation : Mode commutation régulée
• Tension d'entrée : 100...120 V c.a. monophasé, raccordement(s): N-L1 / 200...500 V c.a. phase-phase, raccordement(s): L1-L2
• Tension de sortie : 24 V c.c.
• Puissance nominale en w : 240 W
• Filtre pfc : Avec filtre PFC conformément à IEC 61000-3-2
• Courant de sortie module d'alimentation : 10 A
• Type de protection en sortie : Contre la surcharge, protection technologique: réinitialisation manuelle ou automatique / Contre la surtension, protection technologique: 30 à 32 V, réinitialisation manuelle / Contre les courts-circuits, protection technologique: réinitialisation manuelle ou automatique / Contre la sous-tension, protection technologique: déclenchement si U < 21,6 V / Thermique, protection technologique: remise à zéro automatique
• Température de fonctionnement :

Caractéristiques complémentaires :

• Limites de la tension d'entrée : 170...550 V / 85...132 V
• Fréquence du réseau : 47...63 Hz
• Courant à l'appel : <= 30 A pour 2 ms
• Facteur de puissance : 0,68 à 240 V / 0,69 à 120 V
• Rendement : > 87 %
• Limites de la tension de sortie : Réglable de 24 à 28,8 V
• Puissance dissipée en w : 31 W
• Régulation de charge et de ligne : 1...3 %
• Ondulation résiduelle :
• Temps de maintien : >= 120 ms à 400 V / >= 20 ms à 100 V / >= 40 ms à 240 V
• Amplification de courant temporaire admissible : 1,5 x In pendant 4 s
• Mode de raccordement : Bornier débrochable à vis pour relais de diagnostic, capacité de raccordement: 2 x 2,5 mm² / Bornes de type vis pour connexion entrée, capacité de raccordement: 3 x 0, 5 à 3 x 4 mm²jauge AWG22...12 / Bornes de type vis pour branchement à la terre de l'entrée, capacité de raccordement: 1 x 0,5 à 1 x 4 mm²jauge AWG22...12 / Bornes de type vis pour connection sortie, capacité de raccordement: 4 x 0,5 à 4 x 4 mm²jauge AWG22...12 / Bornes de type vis pour raccordement de sortie à la terre, capacité de raccordement: 1 x 0,5 à 1 x 4 mm²jauge AWG22...12
• Marquage : CE

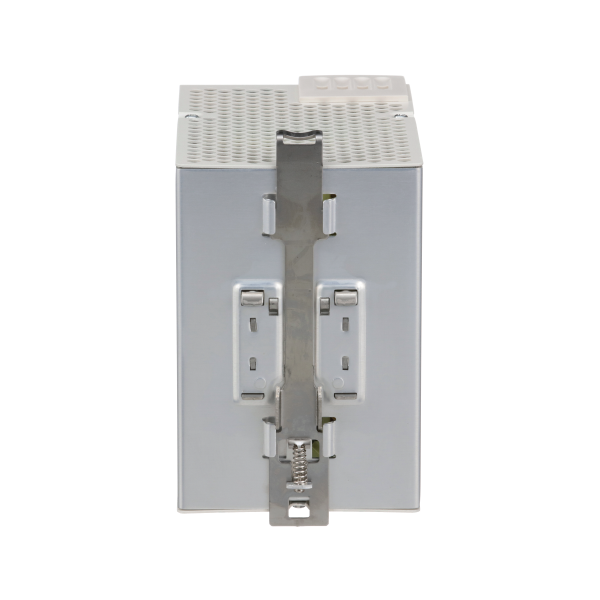

• Support de montage : Profilé symétrique 35x15mm / Profilé symétrique 35x7,5mm
• Position de montage : Verticale
• Couplage de sortie : Parallèle / Séries
• Désignation de l'essai : Émissions transmises par conduction sur la ligne électrique conformément à EN 55022 Class B / Décharges électrostatiques conformément à EN/IEC 61000-4-2 / Champ électromagnétique induit conformément à EN/IEC 61000-4-6 / Champ magnétique conformément à EN 61000-4-8 / Coupure de courant primaire conformément à IEC 61000-4-11 / Champ électromagnétique rayonné conformément à EN/IEC 61000-4-3 / Émissions rayonnées conformément à EN 55022 Class B / Transitoire rapide conformément à IEC 61000-4-4 / Surtension conformément à EN/IEC 61000-4-5 / Émission de courant d'harmoniques conformément à EN/IEC 61000-3-2
• Led d'état : 1 LED vert et rouge pour tension de sortie / 1 LED vert, rouge et orange pour courant de sortie
• Profondeur : 155 mm
• Hauteur : 143 mm
• Largeur : 165 mm
• Masse du produit : 1 kg

Référence : SCHABL8RPS24100 (Schneider-Electric)

Ancien produit : Telemecanique ABL8RPS24100
