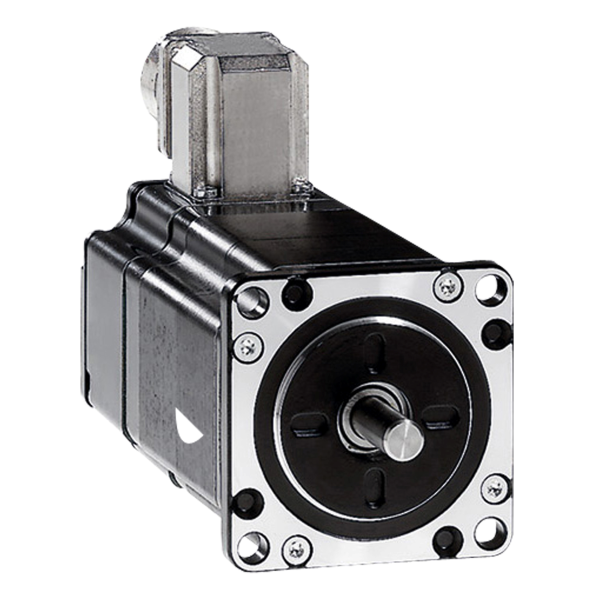

Vrdm368/50lhb obip41 oo d8o 38 ooooooo 3~ stepper motor, size60 35v, 1,6a
SCHBRS368H130FBA - Schneider Electric
1026.40 € TTC
Marque : Schneider Electric
Référence : BRS368H130FBA
EAN : 3606485153193
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : BRS368H130FBA
EAN : 3606485153193
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 2052 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 15-20 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Descriptif
Caractéristiques principales :
Compatibilité de gamme : Lexium SD3
Fonction produit : Moteur de contrôle du mouvement
Nom abrégé de l'appareil : BRS3
Vitesse mécanique maximum : 3000 Tr/mn
Type de moteur : Moteur pas à pas triphasé
Nombre de pôles de moteur : 6
Limites de la tension d'alimentation : 48 V DC34 V DC
Support de montage : Flasque
Taille bride moteur : 57,2 mm
Longueur : 157 mm
Diamètre du centrage : 38 mm
Caractéristiques complémentaires :
Profondeur du diamètre de centrage : 1,6 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 66,6 mm
Raccordement électrique : Bornier
Frein de parking : Avec
Type d'arbre : Arbre lisse
Second arbre : Sans avec deuxième extrémité d’arbre
Diamètre de l'axe : 8 mm
Longueur de l'axe : 21 mm
Couple nominal : 1,5 N.m
Couple de maintien : 1,7 N.m
Inertie du rotor : 0,38 kg,cm²
Résolution : 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° angle du pas200, 400, 500, 1000, 2000, 4000, 5000, 10000 étapes nombre de pas complet par tour
Erreur de précision : +/- 6 arcs min.
Fréquence de démarrage maximale : 6 kHz
[in] courant nominal : 5,8 A
Résistance : 0.7 Ohm (enroulement)
Constante de temps : 4,6 ms
Force radiale maximale fr : 25 N (second bout d’arbre)50 N (premier bout d’arbre)
Force axiale maximale fa : 100 N (force de traction)8,4 N (pression de force)
Durée de vie en heures : 20000 H (palier)
Puissance d'accrochage des freins : 8 W
Accélération angulaire : 200000 rad/s²
Poids : 2 kg
Compatibilité de gamme : Lexium SD3
Fonction produit : Moteur de contrôle du mouvement
Nom abrégé de l'appareil : BRS3
Vitesse mécanique maximum : 3000 Tr/mn
Type de moteur : Moteur pas à pas triphasé
Nombre de pôles de moteur : 6
Limites de la tension d'alimentation : 48 V DC34 V DC
Support de montage : Flasque
Taille bride moteur : 57,2 mm
Longueur : 157 mm
Diamètre du centrage : 38 mm
Caractéristiques complémentaires :
Profondeur du diamètre de centrage : 1,6 mm
Nombre de trous de fixation : 4
Diamètre des trous de fixation : 66,6 mm
Raccordement électrique : Bornier
Frein de parking : Avec
Type d'arbre : Arbre lisse
Second arbre : Sans avec deuxième extrémité d’arbre
Diamètre de l'axe : 8 mm
Longueur de l'axe : 21 mm
Couple nominal : 1,5 N.m
Couple de maintien : 1,7 N.m
Inertie du rotor : 0,38 kg,cm²
Résolution : 1,8 °, 0,9 °, 0,72 °, 0,36 °, 0,18 °, 0,09 °, 0,072 °, 0,036 ° angle du pas200, 400, 500, 1000, 2000, 4000, 5000, 10000 étapes nombre de pas complet par tour
Erreur de précision : +/- 6 arcs min.
Fréquence de démarrage maximale : 6 kHz
[in] courant nominal : 5,8 A
Résistance : 0.7 Ohm (enroulement)
Constante de temps : 4,6 ms
Force radiale maximale fr : 25 N (second bout d’arbre)50 N (premier bout d’arbre)
Force axiale maximale fa : 100 N (force de traction)8,4 N (pression de force)
Durée de vie en heures : 20000 H (palier)
Puissance d'accrochage des freins : 8 W
Accélération angulaire : 200000 rad/s²
Poids : 2 kg
Référence Schneider Electric BRS368H130FBA / SCHBRS368H130FBA
Caractéristiques techniques du produit :
| Moteur électrique | |
|---|---|
| Modèle | Moteur pas à pas |
| Type de tension | Ac/dc |
| Calibre/courant nominal assigné (in) | 4,1 A |
| Nombre de phases | 3,0 |
| Classe d’efficience énergétique | Autre |
| Type de construction | Autre |
| Température d'utilisation | 40,0 °C |
| Température d'utilisation | -25 °C |
| Indice de protection (ip) | Autre |
| Cycle de sollicitation | Autre |
| Avec résistance à coefficient de température positif | Non |
| Avec détecteur-thermomètre à résistance (rtd) | Non |
| Sécurité intrinsèque | Sans |
| Capacité de surcharge | Non |
| Méthode de refroidissement | Autre |
| Finition du bout d'arbre | Autre |
| Isolation à imprégnation globale | Autre |
| Adapté à la régulation de fréquence | Non |
| Palier | Autre |
| Classe d’isolation selon iec | Autre |
| Avec protection contre la condensation | Non |
| Tension assignée (ue) | 230,0 V |
| Fréquence assignée | 60,0 Hz |
| Fréquence assignée | 60 Hz |
| Vitesse de rotation assignée à fréquence assignée | 3000,0 1/min |
| Puissance nominale à fréquence assignée | 0,26 kW |
| Rapport de courant de démarrage | 0,0 |
| Rapport de couple au démarrage | 0,0 |
| Rapport de couple de décrochage | 0,0 |
| Couple de rotation nominal | 13,5 kN |
| Nombre de pôles | 0,0 |
| Matériau du boîtier/corps | Autre |
