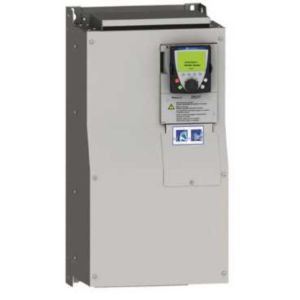

Variateur De Vitesse Atv6 1 690v 45kw Ave
Non disponible - Produit abandonné
Description
Désignation :Variateur De Vitesse Atv6 1 690v 45kw Ave
Description :
- Gamme de produits : Altivar 61
- Fonction produit : Variateur de vitesse
- Application spécifique du produit : Appareil deventilation et de pompage
- Nom de composant : Atv61
- Puissance moteur kw : 37 kw 3 phasesà 500 v,45 kw 3 phasesà 690 v
- Puissance moteur hp : 50 hp 3 phasesà 575 v
- [us] tension d'alimentation : 500...690 v (- 15...10 %)
- Nombre de phases réseau : 3 phases
- Courant de ligne : 51 a pour 600 v 3 phases 37 kw / 50 hp,55 a pour 690 v 3 phases 37 kw / 50 hp,62 a pour 500 v 3 phases 37 kw / 50 hp
- Filtre cem : Filtre cem niveau 3
- Variante de construction : Avec dissipateur thermique
- Lsc présumé de ligne : 22 ka 3 phases
- Courant transitoire maximum : 70.8 a pour 60 s 3 phases
- Fréquence de découpage nominale : 2.5 khz
- Fréquence de commutation : 2,5...4.9khz réglable,2,5...4.9khz avec réduction de courant
- Profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 points,rapport tension/fréquence, 5 points,commande vecteur de flux sans capteur, standard,rapport tension/fréquence - Économie d'énergie, u/f quadratique
- Profil contrôle moteur synchrone : Commande vecteur sans capteur, standard
- Protocole du port communication : Canopen,modbus
- Type de polarisation : Aucune impédance pour modbus
- Carte d’options : Apogee fln carte de communication
- Bacnet carte de communication :
- Cc-link carte de communication :
- Controller inside programmable card :
- Devicenet carte de communication :
- Ethernet ip carte de communication :
- Fipio carte de communication :
- Carte d'extension d'e/s :
- Interbus-s carte de communication :
- Lonworks carte de communication :
- Metasys n2 carte de communication :
- Modbus plus carte de communication :
- Modbus tcp carte de communication :
- Modbus/uni-telway carte de communication :
- Multi-pump card :
- Profibus dp carte de communication :
- Profibus dp v1 carte de communication :
Caractéristiques techniques
| Largeur | 320 mm |
| Hauteur | 630 mm |
| Profondeur | 290 mm |
| Avec élément de commande | Oui |
| Protocole pris en charge pour lon | Oui |
| Nombre d'interfaces matérielles industrial ethernet | 0 |
| Nombre d'interfaces matérielles en série rs-232 | 0 |
| Nombre d'interfaces matérielles en série rs-422 | 0 |
| Nombre d'interfaces matérielles en série rs-485 | 1 |
| Nombre d'interfaces matérielles en série tty | 0 |
| Nombre d'interfaces matérielles usb | 0 |
| Nombre d'interfaces matérielles parallèles | 0 |
| Nombre d'autres interfaces matérielles | 1 |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Oui |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Oui |
| Protocole pris en charge pour can | Oui |
| Protocole pris en charge pour interbus | Oui |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Oui |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Oui |
| Indice de protection (ip) | Ip20 |
| Avec prise pour ordinateur | Oui |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Oui |
| Tension du secteur | 690 V |
| Fréquence du secteur | 50/60 hz |
| Fonctionnement possible à quatre quadrants | Oui |
| Nombre d'interfaces matérielles profinet | 0 |
| Type de convertisseur | Convertisseur u |
| Nombre de phases de sortie | 3 |
| Nombre de phases d'entrée | 3 |
| Hacheur de freinage intégré | Non |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Oui |
| Fréquence de sortie max. | 500 Hz |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 45 kW |
| Tolérance relative de tension du réseau symétrique | 10 % |
| Tolérance relative de fréquence du réseau symétrique | 5 % |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Oui |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 759 V |
| Courant de sortie nominal i2n | 59 A |
| Supporte protocole bacnet | Non |
| Nombre d’entrées numériques | 6 |
| Nombre de sorties numériques | 2 |
| Nombre d’entrées analogiques | 2 |
| Nombre de sorties analogiques | 1 |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 45 kW |
