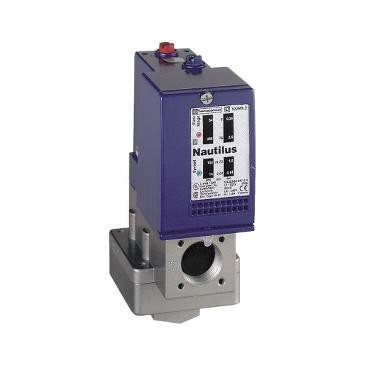

Vacuostat xmld 1 bar 2 étages écart fixe 2of

SCHXMLDM02T1S11 - Schneider Electric

• Gamme de produits : OsiSense XM
• Type de produit ou de composant : Détecteur de pression électromécanique
• Type de pressostat : Détecteur de vide électromécanique
• Nom abrégé d'appareil : XMLD
• Taille de capteur de pression : -1 bar
• Fluide contrôlé : Air (0...160 °C) / Fluide corrosif (0...160 °C) / Eau douce (0...160 °C) / Huile hydraulique (0...160 °C)
• Type de raccordement hydraulique : G 1/4 (femelle) conformément à ISO 228
• Raccordement électrique : Borniers à vis-étrier 1 x 0,2...2 x 2,5 mm²
• Nombre d'entrée de câble : 1 tapped entry (PG13,5) pourcable gland , diamètre extérieur du câble: 9...13 mm
• Description des contacts : 2 ''OF'' à action brusque, contacts en argent / 2 ''OF'' échelonné, contacts en argent
• Application spécifique du produit : Double phase
• Type d'opération de détecteur de pression : Détection de 2 seuils uniques
• Type de circuit : Télécommande
• Type d'écart : Différentiel fixe
• Affichage local : Sans
• Pression accidentelle maximum permise : 9 bar
• Pression de rupture : 18 bar
• Actionneur pression : Membrane
• Matière en contact avec le fluide : PTFE / 316L stainless steel
• Matière du coffret : Alliage de zinc
• In courant assigné d'emploi : 0,125, B300, AC-15 (Ue = 120 V) conformément à EN/IEC 60947-5-1 / 1.5 A, B300, AC-15 (Ue = 240 V) conformément à EN/IEC 60947-5-1 / 0.1 A, R300, DC-13 (Ue = 250 V) conformément à EN/IEC 60947-5-1

• Décalage des 2 étages : 0.02...0.88 bar
• Écart naturel bas de plage : 0.1 bar
• Écart naturel haut de plage : 0.1 bar
• Surpression admissible par cycle : 5 bar
• Type de bornier : 8 bornes
• Vitesse de commande : 0...120 cyc/mn à > 0...70 °C
• Précision de répétition : < 2 %
• [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
• Résistance entre bornes : < 25 mOhm conformément à IEC 255-7 catégorie 3 / < 25 mOhm conformément à NF C 93-050 methode A
• Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
• Durée de vie mécanique : 3000000 cycle
• Réglage : Externe
• Hauteur : 158 mm
• Profondeur : 90 mm
• Largeur : 55 mm
• Masse du produit : 1.015 kg
