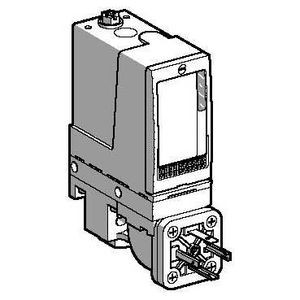

Photo(s) non contractuelle(s)
vacuostat XMLA 1 bar écart fixe 1 seuil 1 OF
Ce produit est abandonné, nous vous proposons un article équivalent : SCHXMLAM01V2C12
Non disponible - Produit abandonné
Description
Caractéristiques principales :- Gamme de produits : OsiSense XM
- Type de produit ou de composant : Détecteur de pression électromécanique
- Type de pressostat : Détecteur de vide électromécanique
- Nom abrégé d'appareil : XMLA
- Taille de capteur de pression : -1 bar
- Fluide contrôlé : Air (0...70 °C) / Eau douce (0...70 °C) / Huile hydraulique (0...70 °C)
- Type de raccordement hydraulique : G 1/4 (femelle) conformément à ISO 228
- Raccordement électrique : 1 connecteur mâle DIN 43650 A 4 broches
- Description des contacts : 1 F/O
- Application spécifique du produit : -
- Type d'opération de détecteur de pression : Détection d'un seuil unique
- Type de circuit : Télécommande
- Type d'écart : Différentiel fixe
- Affichage local : Avec
- Plage réglage d'un paramètre supérieur : -0.76...-0.04 bar
- Plage réglage d'un paramètre inférieur : -1...-0.28 bar
- Pression accidentelle maximum permise : 9 bar
- Pression de rupture : 18 bar
- Actionneur pression : Membrane
- Matière en contact avec le fluide : Nitrile / Alliage de zinc / 304L stainless steel
- Matière du coffret : Alliage de zinc
- In courant assigné d'emploi : 0,125, B300, AC-15 (Ue = 120 V) conformément à EN/IEC 60947-5-1 / 1.5 A, B300, AC-15 (Ue = 240 V) conformément à EN/IEC 60947-5-1 / 0.1 A, R300, DC-13 (Ue = 250 V) conformément à EN/IEC 60947-5-1
- Écart naturel bas de plage : 0.24 bar (+/- 0,05 bar)
- Écart naturel haut de plage : 0.24 bar (+/- 0,05 bar)
- Surpression admissible par cycle : 5 bar
- Type de bornier : 4 bornes
- Vitesse de commande : <= 120 cyc/mn à > 0 °C
- Précision de répétition : < 2 %
- [ui] tension assignée d'isolement : 500 V conformément à EN/IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à EN/IEC 60947-1
- Manoeuvre des contacts auxiliaires : À action brusque
- Matériau des contacts : Contacts en argent
- Résistance entre bornes : < 25 mOhm conformément à IEC 255-7 catégorie 3 / < 25 mOhm conformément à NF C 93-050 methode A
- Protection contre les courts-circuits : 10 A cartouche fusible type gG (gl)
- Durée de vie mécanique : 3000000 cycle
- Réglage : Externe
- Hauteur : 113 mm
- Profondeur : 75 mm
- Largeur : 35 mm
- Masse du produit : 0.715 kg
Ancien produit : Telemecanique XMLAM01V2C11
Caractéristiques techniques
| Avec affichage | Non |
| Avec contacteur/disjoncteur manuel | Non |
| Réglage initial | -40 hPa |
| Réglage initial | -760 hPa |
| Réglage final | -280 hPa |
| Réglage final | -280 hPa |
| Pression de service max. | 5000 bar |
| Antidéflagration | Non |
| Pression de commutation | -1 bar |
| Pression d'éclatement | 18 bar |
| Nombre de contacts auxiliaires à deux directions | 1 |
| Finition du raccordement électrique | Autre |
| Indice de protection (ip) | Ip65 |
| Tension de fonctionnement nominale ue à ca 50 hz | 120 V |
| Tension de fonctionnement nominale ue à ca 50 hz | 240 V |
| Tension de fonctionnement nominale ue à ca 60 hz | 120 V |
| Finition électronique | Non |
| Pression d'essai max. | 9 bar |
| Avec manœuvre manuelle | Non |
| Tension de fonctionnement nominale ue à ca 60 hz | 240 V |
| Tension de fonctionnement nominale ue en cc | 250 V |
| Tension de fonctionnement nominale ue en cc | 250 V |
| Pression d'enclenchement | -0,76 bar |
| Pression d'enclenchement | -0,04 bar |
| Adapté en tant que régulateur à 2 points | Non |
| Température du milieu | 70 °C |
| Adapté en tant que limiteur | Oui |
| Adapté en tant que gardien | Oui |
| Différentiel de pression | 0,24 bar |
| Degré de protection (nema) | Autre |
| Dimension du filetage | Autre |
| Puissance de fonctionnement nominale, ac-3, 400 v | 0 kW |
| Nombre de contacts à fermeture en tant que contacts principaux | 0 |
| Nombre de contacts ouverture en tant que contacts principaux | 0 |
| Nombre de contacts auxiliaires à fermeture | 0 |
| Nombre de contacts auxiliaires à ouverture | 0 |
| Courant de fonctionnement nominal ca-3, 400 v | 0 A |
| Courant de fonctionnement nominal ca-1, 400 v | 0 A |
| Pouvoir de coupure, ca-3, 240 v | 0 kA |
| Plage de mesure de valeurs initiales, pression | 0 Pa |
| Plage de mesure de valeurs finales, pression | 0 Pa |
| Plage de courant ajustable | 0 A |
