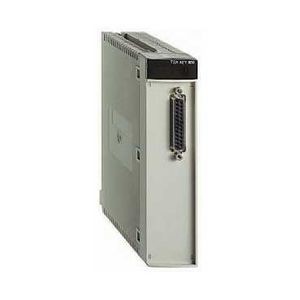

SCHTSXASY800C - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon Premium
• Type de produit ou de composant : Module de sorties analogiques
• Nombre sorties analogiques : 8
• Type de sortie analogique : Courant 0...20 mA / Courant 4...20 mA / Tension +/- 10 V
• Conversion analogique/numérique : 13 bits + signe +/- 10 V / 13bits 0...20 mA / 13bits 4...20 mA

• Temps de conversion : 5 ms
• Résolution de la mesure : 1,28 mV +/- 10 V / 2,56 µA 0...20 mA / 2,56 µA 4...20 mA
• Raccordement électrique : 1 connecteur SUB-D 25
• Erreur de mesure : 0,14 % de l''échelle +/- 10 V 25 °C / 0,21 % de l''échelle 0...20 mA 25 °C / 0,21 % de l''échelle 4...20 mA 25 °C / 0,28 % de l''échelle +/- 10 V 0...60 °C / 0,52 % de l'échelle 0...20 mA 0...60 °C / 0,52 % de l'échelle 4...20 mA 0...60 °C
• Isolement entre voies : Point commun
• Isolement entre voies et bus : 1000 Vrms
• Isolement entre voies et terre : 1000 Vrms
• Type de protection : Overload protection / Short-circuit protection
• Limites de la tension de sortie : <= 30 V
• Impédance de charge ohmique : < 600 Ohm 0...20 mA / < 600 Ohm 4...20 mA / > 1000 Ohm +/- 10 V
• Inductance de charge : < 0.3 mH
• Capacité de charge : < 0.1 µF
• Marquage : CE
• Consommation électrique : 200 mA 5 V DC / 300 mA 24 V DC
• Format du module : Standard
• Description des bornes api n°1 : (1)OUT_ANA_VOLT#0 / (10)OUT_ANA_VOLT#6 / (11)OUT_ANA_CUR#6 / (12)OUT_ANA_COM#7 / (13)IN_ANA_STD# / (14)OUT_ANA_COM#0 / (15)OUT_ANA_VOLT#1 / (16)OUT_ANA_CUR#1 / (17)OUT_ANA_COM#2 / (18)OUT_ANA_VOLT#3 / (19)OUT_ANA_CUR#3 / (2)OUT_ANA_CUR#0 / (20)OUT_ANA_COM#4 / (21)OUT_ANA_VOLT#5 / (22)OUT_ANA_CUR#5 / (23)OUT_ANA_COM#6 / (24)OUT_ANA_VOLT#7 / (25)OUT_ANA_CUR#7 / (3)OUT_ANA_COM#1 / (4)OUT_ANA_VOLT#2 / (5)OUT_ANA_CUR#2 / (6)OUT_ANA_COM#3 / (7)OUT_ANA_VOLT#4 / (8)OUT_ANA_CUR#4 / (9)OUT_ANA_COM#5 / PW_NEG# / PW_POS#
