V 4e ana. multigamme

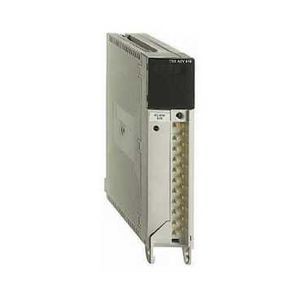

SCHTSXAEY414C - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon Premium
• Type de produit ou de composant : Module d'entrées analogiques
• Niveau d'entrée : Faible niveau
• Nombre entrées analogiques : 4
• Type d'entrée analogique : Courant 4...20 mA / Résistance 0...3850 Ohm / Résistance 0...400 Ohm / Sonde de température Ni 1000 2 fils / Sonde de température Ni 1000 4 fils / Sonde de température Pt 100 2 fils / Sonde de température Pt 100 4 fils / Sonde de température Pt 1000 2 fils / Sonde de température Pt 1000 4 fils / Thermocouple thermocouple B / Thermocouple thermocouple E / Thermocouple thermocouple J / Thermocouple thermocouple K / Thermocouple thermocouple L / Thermocouple thermocouple N / Thermocouple thermocouple R / Thermocouple thermocouple S / Thermocouple thermocouple T / Thermocouple thermocouple U / Tension - 13...63 mV / Tension +/- 10 V / Tension +/- 5 V / Tension 0...10 V / Tension 0...5 V / Tension 1...5 V
• Conversion analogique/numérique : 16 bits

• Temps de cycle nominal de lecture : 550 ms
• Erreur de mesure : 0,13 % de l''échelle 0...400 Ohm 25 °C / 0,16 % de l''échelle 0...10 V 25 °C / 0,19 % de l''échelle - 13...63 mV 25 °C / 0,22 % de l''échelle 0...3850 Ohm 25 °C / 0,22 % de l''échelle 0...5 V 25 °C / 0,27 % de l''échelle +/- 10 V 25 °C / 0,27 % de l''échelle +/- 5 V 25 °C / 0,27 % de l''échelle 0...400 Ohm 0...60 °C / 0,27 % de l''échelle 1...5 V 25 °C / 0,39 % de l''échelle 0...10 V 0...60 °C / 0,44 % de l''échelle - 13...63 mV 0...60 °C / 0,45 % de l''échelle 0...5 V 0...60 °C / 0,45 % de l''échelle 4...20 mA 25 °C / 0,48 % de l''échelle 0...3850 Ohm 0...60 °C / 0,5 % de l''échelle +/- 10 V 0...60 °C / 0,5 % de l''échelle +/- 5 V 0...60 °C / 0,56 % de l'échelle 1...5 V 0...60 °C / 0,86 % de l'échelle 4...20 mA 0...60 °C / 1,5 °C thermocouple B externe 25 °C / 1,5 °C thermocouple E externe 25 °C / 1,5 °C thermocouple T externe 25 °C / 1,5 °C thermocouple U externe 25 °C / 1,8 °C thermocouple J externe 25 °C / 10,5 °C thermocouple K interne 0...60 °C / 11 °C thermocouple R interne 0...60 °C / 12 °C thermocouple S interne 0...60 °C / 2 °C thermocouple L externe 25 °C / 2 °C thermocouple N externe 25 °C / 2,3 °C thermocouple K externe 25 °C / 3,1 °C thermocouple U externe 0...60 °C / 3,2 °C thermocouple E externe 0...60 °C / 3,2 °C thermocouple R externe 25 °C / 3,2 °C thermocouple T externe 0...60 °C / 3,4 °C thermocouple S externe 25 °C / 3,5 °C thermocouple B externe 0...60 °C / 3,5 °C thermocouple B interne 25 °C / 3,8 °C thermocouple J externe 0...60 °C / 4,1 °C thermocouple L externe 0...60 °C / 4,3 °C thermocouple N externe 0...60 °C / 4,7 °C thermocouple K externe 0...60 °C / 5,4 °C thermocouple U interne 25 °C / 6 °C thermocouple N interne 25 °C / 6 °C thermocouple R interne 25 °C / 6,1 °C thermocouple E interne 25 °C / 6,6 °C thermocouple S interne 25 °C / 6,6 °C thermocouple T interne 25 °C / 7,3 °C thermocouple J interne 25 °C / 7,3 °C thermocouple U interne 0...60 °C / 7,5 °C thermocouple L interne 25 °C / 7,7 °C thermocouple R externe 0...60 °C / 7,8 °C thermocouple K interne 25 °C / 8,1 °C thermocouple B interne 0...60 °C / 8,1 °C thermocouple E interne 0...60 °C / 8,5 °C thermocouple S externe 0...60 °C / 8,7 °C thermocouple N interne 0...60 °C / 8,8 °C thermocouple T interne 0...60 °C / 9,5 °C thermocouple J interne 0...60 °C / 9,8 °C thermocouple L interne 0...60 °C / 1 °C Ni 1000 25 °C / 1,2 °C Pt 100 25 °C / 2 °C Ni 1000 0...60 °C / 2,4 °C Pt 100 0...60 °C / 2,5 °C Pt 1000 25 °C / 5 °C Pt 1000 0...60 °C
• Isolement entre voies et bus : 1780 Vrms
• Isolement entre voies et terre : 1780 Vrms
• Isolement entre voies : 2830 Vrms
• Mode commun entre voies : 415 V CA ou 200 V CC
• Mode commun entre canaux et terre : 240 V CA ou 110 V CC
• Surtension maximum en entrée : -15...15 V à phase 0 250 Ohm / -30...30 V à phase 1 250 Ohm
• Raccordement électrique : Bornier à vis
• Surintensité : -25...25 mA à phase 1 250 kOhm
• Marquage : CE
• Consommation électrique : 660 mA 5 V DC
• Format du module : Standard
• Masse du produit : 0.32 kg
