V 4 s ana. hn isolees

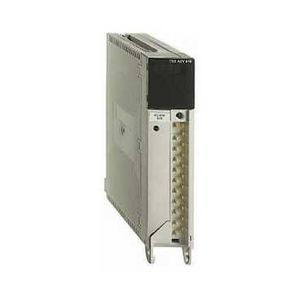

SCHTSXASY410C - Schneider Electric

• Gamme de produits : Plateforme d'automatisme Modicon Premium
• Type de produit ou de composant : Module de sorties analogiques
• Nombre sorties analogiques : 4
• Type de sortie analogique : Courant 0...20 mA / Courant 4...20 mA / Tension +/- 10 V
• Conversion analogique/numérique : 11 bits + sign

• Temps de conversion : 2,5 ms
• Résolution de la mesure : 10,25 µA 0...20 mA / 10,25 µA 4...20 mA / 5,12 mV +/- 10 V
• Raccordement électrique : Bornier à vis
• Erreur de mesure : 0,45 % de l''échelle +/- 10 V 25 °C / 0,52 % de l'échelle 0...20 mA 25 °C / 0,52 % de l'échelle 4...20 mA 25 °C / 0,75 % de l'échelle +/- 10 V 0...60 °C / 0,98 % de l'échelle 0...20 mA 0...60 °C / 0,98 % de l'échelle 4...20 mA 0...60 °C
• Isolement entre voies : 1500 Vrms
• Isolement entre voies et bus : 1500 Vrms
• Isolement entre voies et terre : 500 V
• Type de protection : Overload protection / Short-circuit protection
• Limites de la tension de sortie : <= 30 V
• Impédance de charge ohmique : < 600 Ohm 0...20 mA / < 600 Ohm 4...20 mA / > 1000 Ohm +/- 10 V
• Inductance de charge : < 0.3 mH
• Capacité de charge : < 0.1 µF
• Marquage : CE
• Consommation électrique : 900 mA 5 V DC
• Format du module : Standard
• Description des bornes api n°1 : (1)OUT_ANA_VOLT#0 / (10)OUT_ANA_SHIELD# / (11)OUT_ANA_VOLT#2 / (12)OUT_ANA_COM#2 / (13)OUT_ANA_CUR#2 / (14)OUT_ANA_SHIELD# / (15)OUT_ANA_SHIELD# / (16)OUT_ANA_VOLT#3 / (17)OUT_ANA_COM#3 / (18)OUT_ANA_CUR#3 / (19)OUT_ANA_SHIELD# / (2)OUT_ANA_COM#0 / (20)OUT_ANA_SHIELD# / (3)OUT_ANA_CUR#0 / (4)OUT_ANA_SHIELD# / (5)OUT_ANA_SHIELD# / (6)OUT_ANA_VOLT#1 / (7)OUT_ANA_COM#1 / (8)OUT_ANA_CUR#1 / (9)OUT_ANA_SHIELD#
• Masse du produit : 0.35 kg
