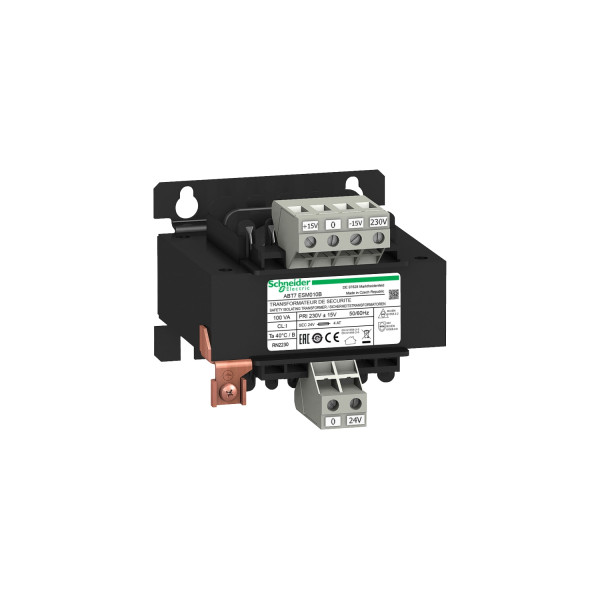

Schneider Electric Transformateur Opti 24V 100Va

Description

• Gamme de produits : Phaseo Economic
• Type de produit ou de composant : Transformateur de sécurité et d'isolement
• Puissance nominale en va : 100 VA
• Tension d'entrée : 230 V c.a. phase-phase, raccordement(s): L1-L2 / 230 V c.a. monophasé, raccordement(s): N-L1
• Tension de sortie : 24 V c.a.
• Enroulement secondaire : Unique
• Couvercle de protection : Sans
• Température de fonctionnement : -20...40 °C

• Limites de la tension d'entrée : 207...253 V
• Limites de fréquence réseau : 47...63 Hz
• Tolérancede la tension d'entrée : +/- 15 V
• Rendement : 83 %
• Puissance dissipée en w : 20.5 W
• Variation de tension à la charge nominale : 9,25 % à 230 V
• Surtension durable en sortie : 10,2% (pas de charge, sous tension)
• Chute tension à charge nominale : 11.04 %
• Sans perte de charge : 6.7 W
• Tension de court-circuit : 11,30 %
• Type de protection en sortie : Contre la surcharge, protection technologique: externe / Contre la surtension, protection technologique: externe / Contre les courts-circuits, protection technologique: externe
• Mode de raccordement : Bornes de type vis pour connexion entrée, capacité de raccordement: 4 x 2,5 à 4 x 4 mm²jauge AWG14...11 / Bornes de type vis pour branchement à la terre de l'entrée, capacité de raccordement: 1 x 2,5 à 1 x 4 mm²jauge AWG14...11 / Bornes de type vis pour connection sortie, capacité de raccordement: 2 x 2,5 à 2 x 4 mm²jauge AWG14...11
• Marquage : CE
• Mode de fixation : Avec 4 vis, vis Ø = 5 mm sur panneau vertical, position de fonctionnement: verticale / Avec clips (avec platine de montage) sur rail DIN symétrique 35 mm / Avec 4 vis, vis Ø = 5 mm sur panneau horizontal avec réduction de charge à 90 %, position de fonctionnement: horizontale / Avec 4 vis, vis Ø = 5 mm sur panneau vertical
• Classe d'isolation électrique : Classe B
• Masse du produit : 1.9 kg
