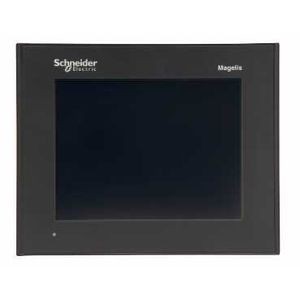

Touch panel screen 5p7 co
SCHXBTGT2930 - Schneider Electric
Photo(s) non contractuelle(s)
N/C
Marque : Schneider Electric
Référence : XBTGT2930
EAN : 3595864089126
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : XBTGT2930
EAN : 3595864089126
Minimum de commande : 1
> Fiche E-Catalogue
|
Prix sur consultation |
Descriptif
Caractéristiques principales :
- Gamme de produits : Magelis XBTGT
- Type de produit ou de composant : Terminal tactiles advanced panel
- Type d'affichage : LCD TFT rétro-éclairé
- Couleur d'affichage : 65536 couleurs
- Résolution de l'affichage : 320 x 240 pixels QVGA
- Taille de l'affichage : 5,7 pouces
- Type de logiciel : Logiciel de configuration
- Logiciel de programmation : Vijeo Designer
- Système d'exploitation : Magelis
- Type du processeur : CPU RISC
- Fréquence du processeur : 266 MHz
- Type de mémoire : Mémoire d'application EPROM flash 16 MB / Sauvegarde des données SRAM 512 Ko pile au lithium
- Type de connexion intégrée : Ethernet TCP/IP RJ45 / Liaison en série COM1 SUB-D 9 mâle RS232C/RS422/RS485 <= 115,2 kbits/s / Liaison en série COM2 RJ45 RS485 <= 187,5 kbit/s Siemens MPI (187.5 kbits/s) / Alimentation puissance bornier débrochable à vis / 1 port maître USB type A (V1.1) port de communication du terminal Modicon M340
- Tenue aux décharges électrostatiques : 6 kV IEC 61000-4-2 niveau 3
- Dimensions de la découpe : 156 (+ 1/- 0) x 123,5 (+ 1/- 0) mm
- Zone tactile : 1024 x 1024
- Afficheur tactile : Analogique
- Durée de vie du rétro éclairage : 75000 heures
- Luminosité : 8 niveaux via tableau tactile
- Police de caractère : ASCII (caractères européens) / Chinois (chinois simplifié) / Japonais (ANK, Kanji) / Coréen / Taïwanais (Chinois traditionnel)
- [us] tension d'alimentation : 24 V DC
- Alimentation : Source externe
- Limites de la tension d'alimentation : 19.2...28.8 V
- Courant à l'appel : <= 30 A
- Puissance consommée : 26 W
- Signalisation locale : 1 DEL (vert ou orange) pour opération normale ou défaut rétro-éclairé
- Nombre de pages : Limité par la capacité de la mémoire interne
- Protocoles téléchargeables : FIPWAY Telemecanique Modicon / Modbus Plus Telemecanique Modicon / Modbus TCP Telemecanique Modicon / Modbus Telemecanique Modicon / Protocoles tiers Mitsubishi Melsec / Protocoles tiers Omron Sysmac / Protocoles tiers Rockwell Automation Allen-Bradley / Protocoles tiers Siemens Simatic / Uni-TE Telemecanique Modicon
- Horodateur : Intégré
- Type de mémoire : 1 slot pour carte mémoire Flash Compacte (de 128 Mo à 1 Go)
- Type de slot intégré : Pour 1 carte de com bus de terrain (Device Net, Profibus DP)
- Port ethernet : 10BASE-T/100BASE-TX
- Montage du produit : Montage encastré
- Mode de fixation : Avec 2 clips à ressort / Par 4 vis-étrier
- Front material : Alliage d'aluminium
- Matière du coffret : PPT
- Marquage : CE
- Largeur : 167.5 mm
- Hauteur : 135 mm
- Profondeur : 59.5 mm
- Masse du produit : 1 kg
Référence Schneider Electric XBTGT2930 / SCHXBTGT2930
Caractéristiques techniques du produit :
| Panneau à écran graphique | |
|---|---|
| Profondeur d'encastrement | 59,5 mm |
| Adapté aux fonctions de sécurité | Non |
| Taille de l'écran | 5,7 mm |
| Type de tension d’alimentation | Ac/dc |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 1,0 |
| Nombre d'interfaces matérielles en série rs-232 | 1,0 |
| Nombre d'interfaces matérielles en série rs-422 | 1,0 |
| Nombre d'interfaces matérielles en série rs-485 | 1,0 |
| Nombre d'interfaces matérielles en série tty | 1,0 |
| Nombre d'interfaces matérielles parallèles | 1,0 |
| Protocole pris en charge pour tcp/ip | Oui |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Non |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Oui |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Oui |
| Avec écran couleur | Oui |
| Nombre de couleurs de l'écran | 65536,0 |
| Nombre de pixels, horizontal | 320,0 |
| Nombre de pixels, vertical | 240,0 |
| Avec clavier numérique | Non |
| Avec clavier alphabétique | Non |
| Mémoire projet/mémoire utilisateur utiles | 16384,0 Ko |
| Avec affichage de messages | Oui |
| Avec système de message (tampon et acquittement inclus) | Oui |
| Représentation des valeurs de processus (sortie) possible | Oui |
| Valeur de processus par défaut (entrée) possible | Oui |
| Avec recettes | Oui |
| Sortie d'impression disponible | Oui |
| Nombre de langues en ligne | 5,0 |
| Composants logiciels supplémentaires, chargeables | Oui |
| Classe de protection (ip), face avant | Ip65/ip67 |
| Avec interfaces logicielles | Oui |
| Largeur de l'avant | 167,5 mm |
| Hauteur de l'avant | 135,0 mm |
| Montage possible sur barres profilées | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Montage mural/direct possible | Oui |
| Standard radio bluetooth | Non |
| Standard radio wlan 802.11 | Non |
| Maître io-link | Non |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Non |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Non |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Finition de l'écran | Tft |
| Standard radio gprs | Non |
| Standard radio gsm | Non |
| Standard radio umts | Non |
| Technologie tactile | Resistive touch |
| Degré de protection (nema), façade | 4x |
| Température d'utilisation | 0,0 °C |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Nombre de touches de fonction, programmable | 0,0 |
| Nombre de niveaux de protection par mot de passe | 0,0 |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Nombre d'interfaces matérielles wireless | 0,0 |
| Nombre d'échelles de gris/de bleu de l'écran | 0,0 |
| Nombre de touches à led | 0,0 |
| Nombre de touches système | 0,0 |
