Tesys lr9d - relais de protection électronique - 6,4...32a - class 5/10/20/30
SCHLR9D32 - Schneider Electric
172.37 € TTC
Marque : Schneider Electric
Référence : LR9D32
EAN : 3606485420950
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LR9D32
EAN : 3606485420950
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 344 point(s) de fidélité.
|
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 8-13 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
DocumentationDescriptif
Désignation :

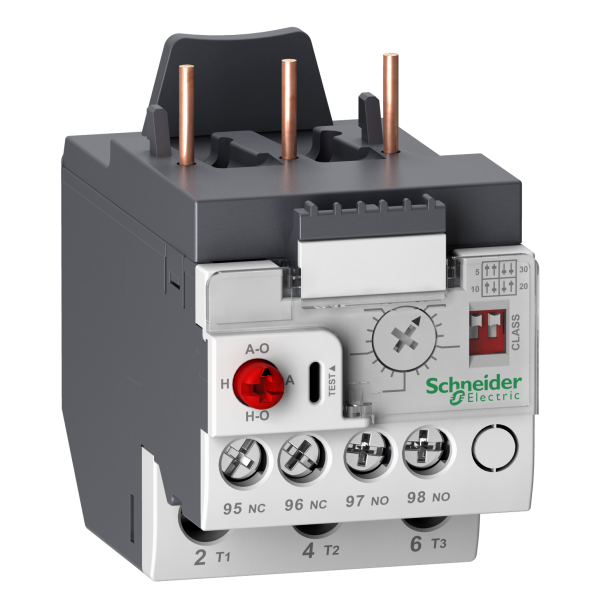

- Tesys Lr9d - Relais De Protection électronique - 6,4...32a - Class 5/10/20/30
- Gamme : TeSys
- Nom du produit : TeSys LRD
- Nom abrégé de l'appareil : LR9D
- Fonction produit : Relais électronique de surcharge thermique
- Utilisation du relais : Protection moteur

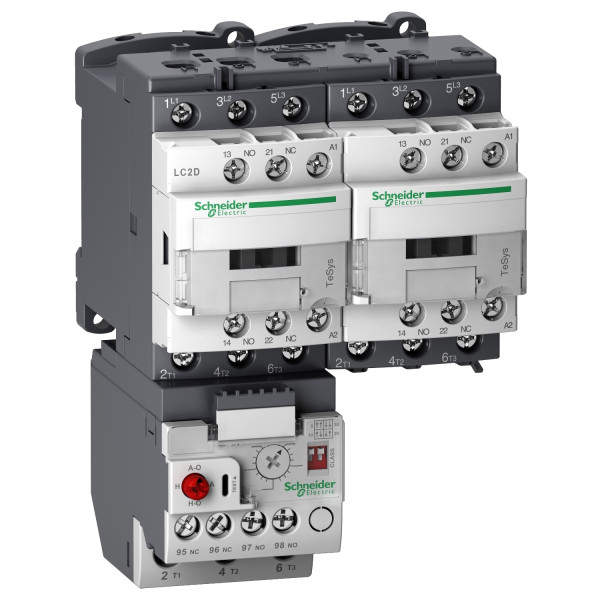

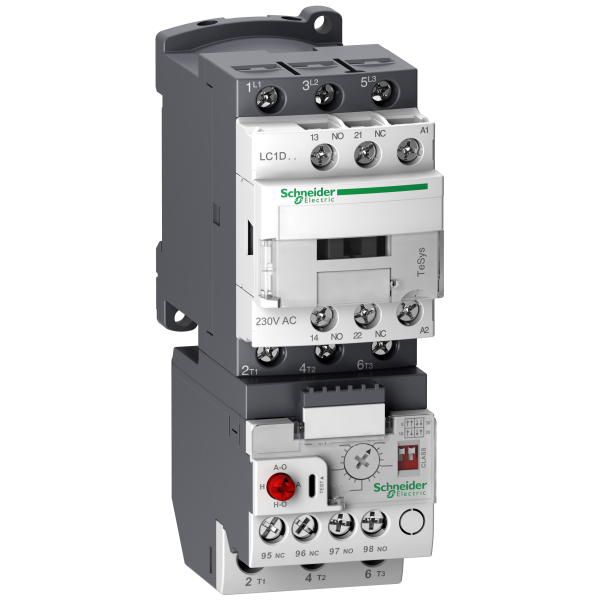

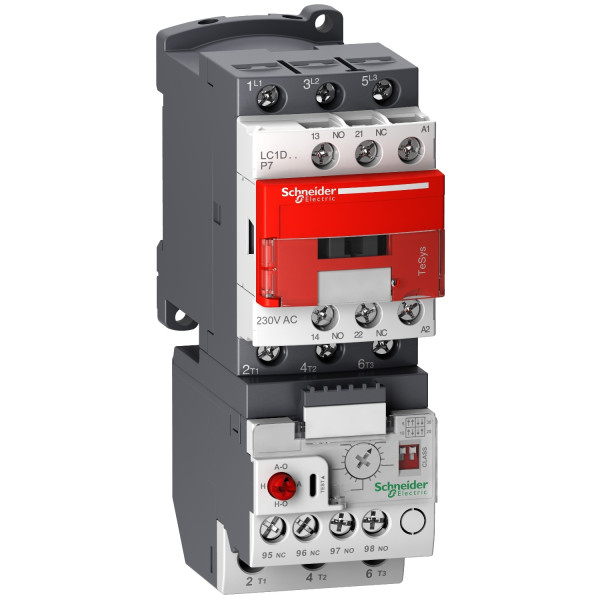

- Accessoires associés : LC1D09, LC1D12, LC1D18, LC1D25, LC1D32, LC1D38
- Classe de surcharge thermique : Classe 5?30
- Zone de réglage de protection thermique : 6.4...32 A
- Puissance consommée : <= 300 mW

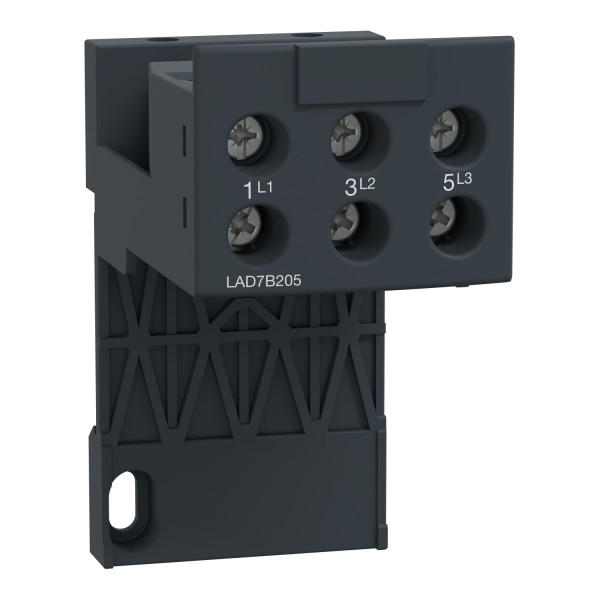

- Support de montage : Platine avec accessoires spécifiques, Rail avec accessoires spécifiques, Sous le contacteur
- [ue] tension assignée d'emploi : 690 V pour circuit de puissance, 660 V pour circuit de signalisation
- [ui] tension assignée d'isolement : 1000 V circuit de puissance, 690 V signalling circuit
- Type de commande : Red push-button stop and manual reset, White 2 microswitches adjustable trip class, Red knob for automatic reset mode, Gris dial pour full-load current adjustment mode
- Gamme de temps : 1.5...4 min - automatic reset time
- [uimp] tension assignée de tenue aux chocs : 6 kV
- Mode de raccordement : Télécommande : borniers à vis-étrier 1 câble 2,5 mm² - rigidité du câble: rigide ou flexible - sans embout extrémité de câble, Circuit de puissance : borniers à vis-étrier 1 câble 16 mm² - rigidité du câble: rigide ou flexible - sans embout extrémité de câble
- Couple de serrage : Télécommande : 0.8 N.m - sur borniers à vis-étrier, Circuit de puissance : 3.1 N.m - sur borniers à vis-étrier
- Hauteur : 79.9 mm
- Largeur : 45 mm
- Profondeur : 72.5 mm
- Poids : 0.18 kg
Référence Schneider Electric LR9D32 / SCHLR9D32
Caractéristiques techniques du produit :
| Relais électronique de protection contre les surcharges | |
|---|---|
| Mode de pose | Montage direct/montage séparé |
| Tension d'alimentation de courant nominal us à ca 50 hz | 690,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 690 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 690,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 690 V |
| Classe de déclenchement | Ajustable |
| Type de raccordement du circuit principal | Raccordement à vis |
| Plage de courant ajustable | 32,0 A |
| Plage de courant ajustable | 32 A |
| Type de tension d'actionnement | Ac |
| Entrée pour fonction de remise à zéro | Non |
| Fonction reset automatique | Oui |
| Bouton-poussoir de remise à zéro | Oui |
| Nombre de contacts auxiliaires à fermeture | 0,0 |
| Nombre de contacts auxiliaires à ouverture | 0,0 |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
