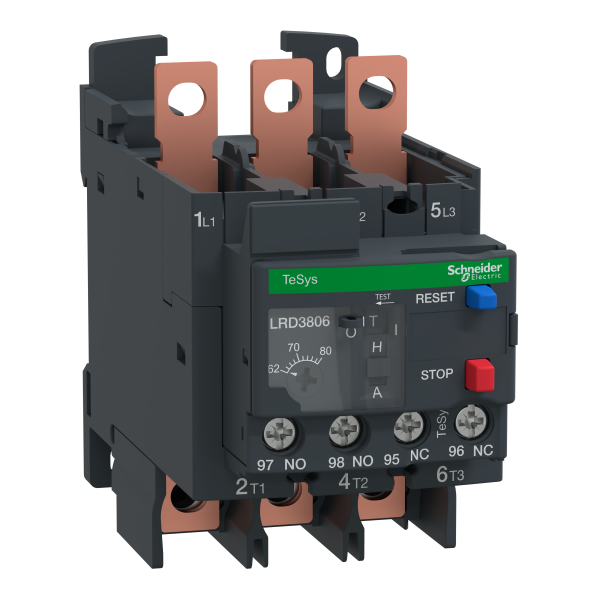

Tesys lr - relais thermique - 70-80a classe10a - différentiel - cosses fermées
213.08 € TTC
Marque : Schneider Electric
Référence : LRD3806
EAN : 3606481312006
Minimum de commande : 1
> Voir plus de détails
> Fiche E-Catalogue
Référence : LRD3806
EAN : 3606481312006
Minimum de commande : 1
> Fiche E-Catalogue
En achetant ce produit vous pouvez gagner jusqu'à 426 point(s) de fidélité.
Non géré en stock A commander chez notre fournisseur. |
|
EXPÉDITION SOUS 10-15 JOURS
|
Cliquez ici pour parrainer vos amis en partageant ce produit ou en recommandant le site !
Informations supplémentaires :
Documentation
Documentation
Documentation
Documentation
Documentation
Descriptif
Caractéristiques principales :
Gamme : TeSys
Nom du produit : TeSys LRD
Fonction produit : Différentiel à bilames
Nom abrégé de l'appareil : LRD
Utilisation du relais : Protection moteur
Accessoires associés : LC1D80A
Type de réseau : CACC
Classe de surcharge thermique : Classe 10A
Zone de réglage de protection thermique : 62...80 A
[ui] tension assignée d'isolement : 690 V circuit de puissance se conformer à IEC 60947-4-1600 V circuit de puissance conformément à CSA C22.2 No 14600 V power circuit conforming to UL 60947-4-1
Caractéristiques complémentaires :
Fréquence du réseau : 0 à 400 Hz
Support de montage : Platine avec bornier LAD96560 sur le dessusRail avec bornier LAD96560 sur le dessusMontage direct sous contacteur
Seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1
Composition contact auxiliaire : 1F+1O
[ith] courant thermique conventionnel : 5 A pour circuit de signalisation
Courant admissible : 0,95 A à 380 V AC-15 pour circuit de signalisation0,06 A à 440 V DC-13 pour circuit de signalisation
[ue] tension assignée d'emploi : 690 V
[uimp] tension assignée de tenue aux chocs : 6 kV
Puissance dissipée par pôle : 4.8 W
Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
Type de commande : Rouge bouton-poussoir STOPBleu bouton-poussoir pour raz mode
Compensation en température : -20…60 °C
Pas de raccordement : 17,5 mm
Mode de raccordement : Power circuit : bars 6 x 13.5 mmTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² souple avec extrémité de câbleControl circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² solidCircuit de puissance : cosses à œil diamètre externe: 16,5 mmControl circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² flexiblePower circuit : direct terminal link on top
Couple de serrage : Télécommande : 1,7 N.m sur borniers à vis-étrierCircuit de puissance : 6 N.m sur cosses à œil vis : M6Power circuit : 6 N.m on bars screw : M6
Hauteur : 70 mm
Largeur : 55 mm
Profondeur : 123 mm
Poids : 0,375 kg
Couleur : Gris SE GREY 6
Gamme : TeSys
Nom du produit : TeSys LRD
Fonction produit : Différentiel à bilames
Nom abrégé de l'appareil : LRD
Utilisation du relais : Protection moteur
Accessoires associés : LC1D80A
Type de réseau : CACC
Classe de surcharge thermique : Classe 10A
Zone de réglage de protection thermique : 62...80 A
[ui] tension assignée d'isolement : 690 V circuit de puissance se conformer à IEC 60947-4-1600 V circuit de puissance conformément à CSA C22.2 No 14600 V power circuit conforming to UL 60947-4-1
Caractéristiques complémentaires :
Fréquence du réseau : 0 à 400 Hz
Support de montage : Platine avec bornier LAD96560 sur le dessusRail avec bornier LAD96560 sur le dessusMontage direct sous contacteur
Seuil de déclenchement : 1,14 +/- 0,06 Ir se conformer à IEC 60947-4-1
Composition contact auxiliaire : 1F+1O
[ith] courant thermique conventionnel : 5 A pour circuit de signalisation
Courant admissible : 0,95 A à 380 V AC-15 pour circuit de signalisation0,06 A à 440 V DC-13 pour circuit de signalisation
[ue] tension assignée d'emploi : 690 V
[uimp] tension assignée de tenue aux chocs : 6 kV
Puissance dissipée par pôle : 4.8 W
Sensibilité à une perte de phase : Courant de déclenchement 130 % d'Ir sur deux phases, le dernier au niveau 0
Type de commande : Rouge bouton-poussoir STOPBleu bouton-poussoir pour raz mode
Compensation en température : -20…60 °C
Pas de raccordement : 17,5 mm
Mode de raccordement : Power circuit : bars 6 x 13.5 mmTélécommande : borniers à vis-étrier 2 câble(s) 1…2,5 mm² souple avec extrémité de câbleControl circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² solidCircuit de puissance : cosses à œil diamètre externe: 16,5 mmControl circuit : screw clamp terminals 2 cable(s) 1...2.5 mm² flexiblePower circuit : direct terminal link on top
Couple de serrage : Télécommande : 1,7 N.m sur borniers à vis-étrierCircuit de puissance : 6 N.m sur cosses à œil vis : M6Power circuit : 6 N.m on bars screw : M6
Hauteur : 70 mm
Largeur : 55 mm
Profondeur : 123 mm
Poids : 0,375 kg
Couleur : Gris SE GREY 6
Référence Schneider Electric LRD3806 / SCHLRD3806
Caractéristiques techniques du produit :
Relais thermique de protection contre les surcharges | |
---|---|
Mode de pose | Montage direct/montage séparé |
Nombre de contacts auxiliaires à fermeture | 1,0 |
Nombre de contacts auxiliaires à ouverture | 1,0 |
Classe de déclenchement | Classe 10 a |
Type de raccordement du circuit principal | Raccordement à vis |
Tension de fonctionnement nominale max. ue | 690,0 V |
Plage de courant ajustable | 62,0 A |
Plage de courant ajustable | 62 A |
Entrée pour fonction de remise à zéro | Non |
Fonction reset automatique | Oui |
Bouton-poussoir de remise à zéro | Oui |
Nombre de contacts auxiliaires à deux directions | 0,0 |
